Annexe IX - Les codes-barres


Annexe IXa. Code-barres EAN-13

Des codes-barres sont imprimés désormais sur tous les supports philatéliques destinés à la vente dans les bureaux de Poste.

Phil@poste utilise la norme EAN (European Article Number) qui est reconnu dans tous les pays de l’Union Européenne. L’EAN assure aussi une compatibilité avec les codes U.P.C. utilisés en Amérique du Nord.

Le code EAN est composé de 8 ou 13 caractères.

Phil@poste utilise le code EAN-13 (13 caractères)

Le code EAN-13 est composé de 13 chiffres.

Le code EAN-13 est constitué de 2 zones de gardes, d’une zone de garde centrale permettant de « calibrer » les lecteurs de code-barres.

La zone de garde « normale » (normal guard) est composée d’une bande noire, d’une blanche et d’une bande noire.

La zone de garde centrale est composée d’une bande blanche, d’une bande noire, d’une bande blanche, d’une bande noire et d’une bande blanche.

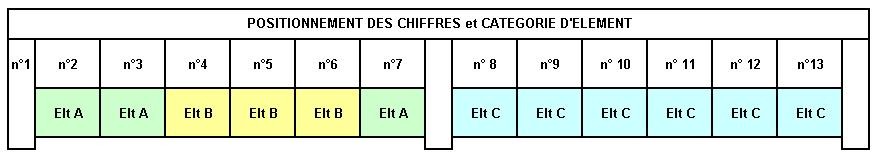

Les zones de codage sont constituées de 6 chiffres composés d’éléments A, B ou C.

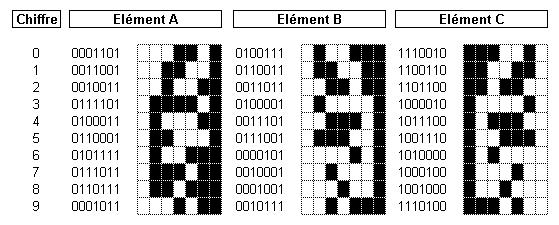

Chaque caractère se caractérise par une succession de 4 barres (2 barres claires alternées avec 2 barres sombres) dont la somme des largeurs élémentaires vaut toujours 7.

Le codage d’un chiffre par un élément C est le « négatif » de son codage par un élément A.
Le codage d’un chiffre par un élément B est le symétrique de son codage par un élément C.

Ce type de codage permet de lire le code-barres quel que soit le sens de lecture et quelle que soit le couleur d’impression du code-barres.

Le dernier chiffre (13e) du code est un chiffre de contrôle (check digit) calculé à partir des douze premiers chiffres composant le code numérique.

Le chiffre de contrôle est calculé comme suit :

Chiffre de contrôle = 10 – ( Unité de [ (« chiffre de rang » pair) x 3 ] + [ (« chiffre de rang » impair) x 1 ] )

Ex : code-barres 3 371010 118793

Chiffre de rang impair (3 + 7 + 0 + 0 + 1 + 7) x 1 = 18
Chiffre de rang pair (3 + 1 + 1 + 1 + 8 + 9) x 3 = 69
18 + 69 = 87 donc Unité égale à 7
10 – 7 = 3
Le chiffre de contrôle est donc 3.


Le code EAN-13 a la particularité de ne pas codifier le premier chiffre sous la forme d’un élément EAN. Celui-ci est codifié dans la séquence d’enchaînement des types d’éléments des 6 chiffres qui le suivent.
L’Association GENCOD, organisme français chargé de la régulation des codes-barres, a décidé d’inclure à la « zone de codage » de gauche le second caractère du « drapeau », le premier étant intégré dans la « zone de garde ».

Les chiffres 30 à 37 ont été réservés pour le code Pays de la France. Tous les codes-barres de fabricants français commenceront donc par le chiffre 3.
Il en résulte que tous les codes-barres français sont constitués des éléments suivants:

Exemple expliqué

Tous les codes-barres EAN-13 imprimés par Phil@poste commencent par 3 561920.

Code-barres sur un support philatélique gommé

Presse
Support
Code-barres EAN-13
HEL-x
Bloc-feuillet
(Impression en Héliogravure)
HEL-2
Timbre de feuille
(Impression en Héliogravure)
OFF-?
Timbre Préoblitéré de feuille
(Impression en Offset)
TD6-1 et TD201
Timbre Commémoratif de feuille
(Impression en Taille-Douce)
TD205

Timbre d'usage courant de feuille (Impression Taille-Douce)
Type I

TD205
Timbre d'usage courant de feuille (Impression Taille-Douce)
Type II
TD205
Timbre d'usage courant de feuille (Impression Taille-Douce)
Type III
TD215
Timbre d'usage courant de feuille (Impression Taille-Douce)
TD215
Timbre Commémoratif de feuille (Impression Taille-Douce)
TD215
Timbre Commémoratif de feuille
(Impression Offset/Taille-Douce avec impression du code-barres sur la presse Taille-Douce TD215)
TD215
Timbre Commémoratif de feuille
(Impression Offset/Taille-Douce avec impression du code-barres sur la presse Offset)


Codes-barres sur un support philatélique autocollant imprimé sur la couverture

Presse
Support
Code-barres EAN-13
HEL-x
Carnet autocollant
(Impression en Héliogravure)
RGR-2
Carnet autocollant timbre d'usage courant
(Impression en Typographie de type flexograhique)


Codes-barres sur d'autres supports philatéliques (quelques exemples)

Presse
Support
Code-barres EAN-13
??
Souvenir Philatélique (encart cartonné)
??

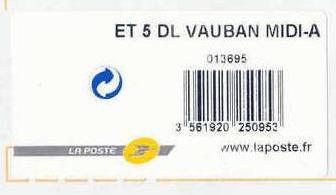

Etiquette sur lot de Prêt-à-Poster
??
Etiquette sur Prêt-à-Poster "Poste-Livre"

Tous les produits vendus par Phil@poste n'ont pas de code-barres EAN-13, il existe des exceptions:

- timbres personnalisés (MontimbraMoi ou avec une personnalisation attenante) imprimés avec un code-barres de type Code 39

- supports philatéliques non vendus aux guichets (carnet SAGEM, carnet DAB, bloc-feuillet gommé pré-personnalisé,...) qui n'ont pas de code-barres imprimés


Annexe IXb. Code-barres de type Code 39

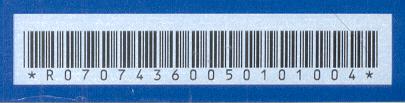

Le Code 39 est utilisé par Phil@poste uniquement pour le suivi des timbres personnalisés " MontimbraMoi " et des blocs-feuillets (gommés et autocollants) avec personnalisation attenante.

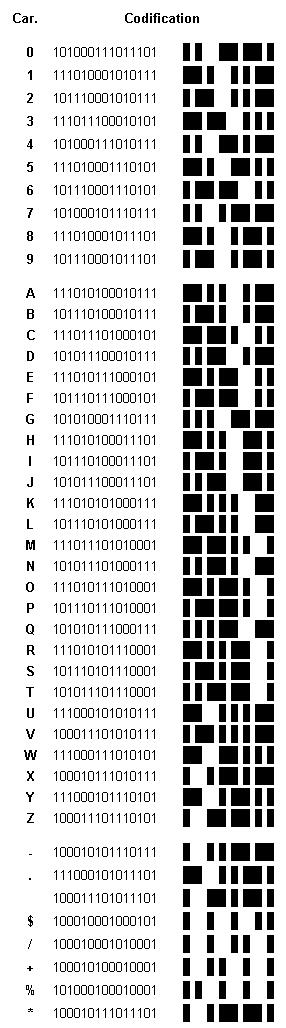

Un Code 39 permet d'utiliser dans la codification :
- les 26 lettres majuscules
- les 10 chiffres (0 à 9)
- les caractères spéciaux suivants : - , . , espace, * , $ , / , + , %

Un Code 39 commence et finit toujours par le caractère " * " qui sert de déclencheur pour le lecteur de code-barres.

Chaque caractère est composé de 9 éléments (5 barres et 4 espaces) et chaque barre ou espace est " large " ou " étroit " et 3 parmi les 9 éléments sont toujours " larges " d'où la dénomination Code 39.
