PARTIE II - LA REALISATION DES TIMBRES-POSTE
2.3. Différentes presses utilisées depuis 1970
2.3.2.
Les presses Taille-Douce 6 couleurs (TD6)
Nota : Certaines évolutions ne sont pas mentionnées et certaines descriptions peuvent être incomplètes et/ou erronées. En effet il est parfois difficile de vérifier la véracité de certaines hypothèses suite à des observations.
2.3.2.1. Généralités sur les presses Taille-Douce 6 couleurs (TD6)
Les premières presses TD6 n'imprimaient pas de timbres avec des bandes phosphorescentes. Pour pouvoir imprimer des bandes phosphorescentes, un bloc imprimant des bandes phosphorescentes a été ajouté progressivement sur les différentes presses.

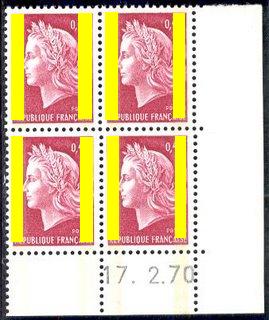

Le tirage du 17.02.70 0.40FF rouge « Marianne de Cheffer » sur la presse TD6-1 est le premier tirage sur une presse 6 couleurs avec des bandes phosphorescentes.
Les deux premiers timbres grand fomat dit « Commémoratif » imprimés avec des bandes phosphorescentes, en dehors du timbre de 1984 « 450e anniversaire du 1er voyage de Jacques Cartier au Canada » pouvant être considéré comme un précurseur, ont a été mis en vente le 12.01.01.

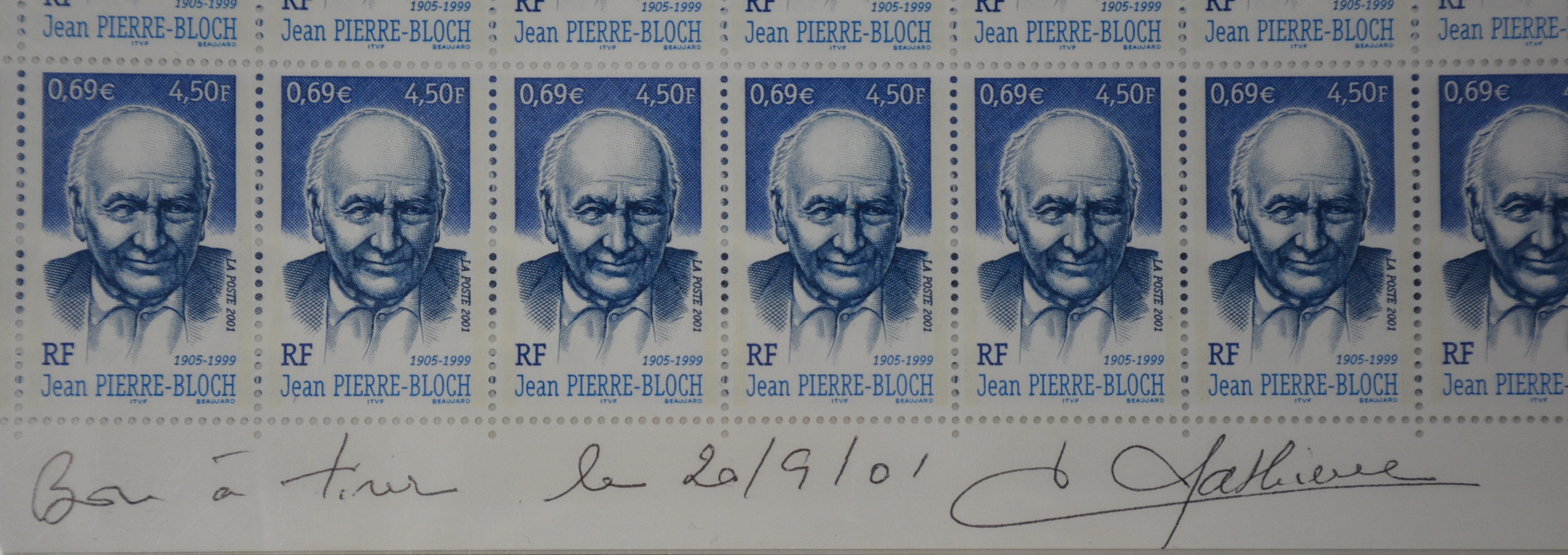

A défaut de date imprimée sur les feuilles de 50 timbres il faut se reporter sur les bons à tirer pour déterminer quel imbre a été imprimé en premier!

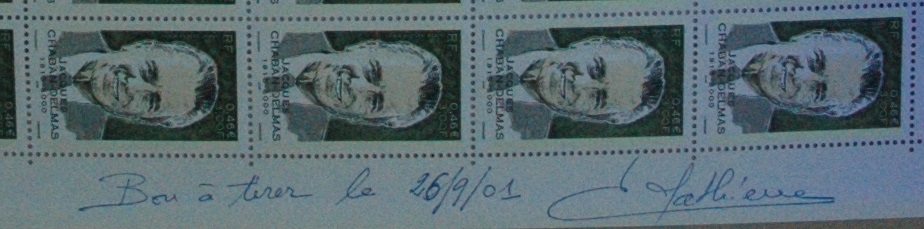

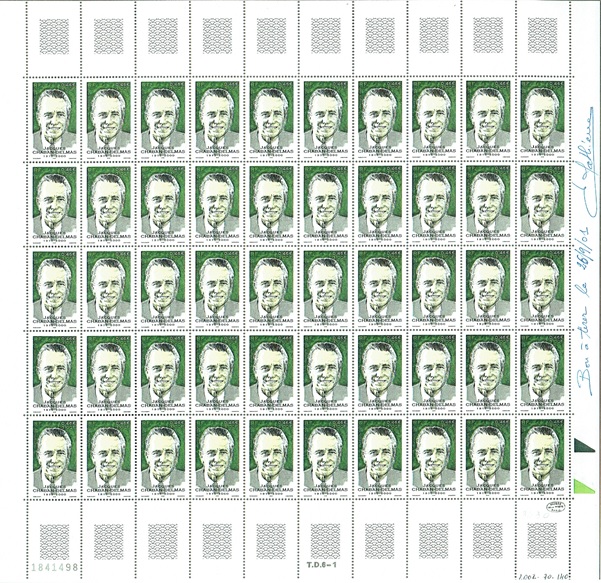

(N° d'inventaire : ?? - 2002.70.140)La date à retenir pour le premier timbre grand fomat dit « Commémoratif » imprimé avec des bandes phosphorescentes est donc le 20.09.01 pour l'impression du 0.69€/4.50F « Jean Pierre-Bloch » sur la presse TD6-1.
2.3.2.1.1. Fonctionnement des presses TD6
Les presses taille-douce six couleurs (TD6) comportent deux éléments d'impression (cylindres) de chacun trois couleurs.

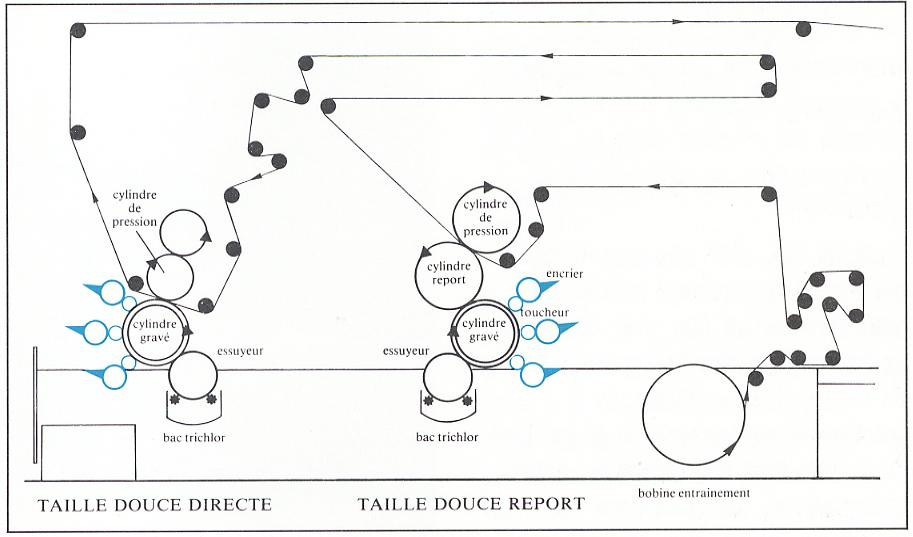

(Schéma d'une presse Taille-Douce 6 couleurs)
(Source : Documentation
ITVF)
A ce schéma doivent être ajoutés un bloc typographique pour l'impression des bandes phosphorescentes ainsi que les opérations de perforation, de coupe et de réception.

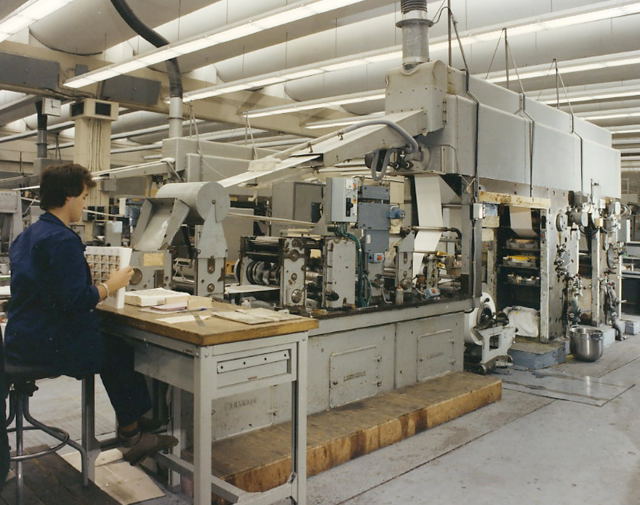

(Presse Taille-Douce 6 couleurs n°1 sans bloc typographique
imprimant les bandes phosphorescentes)
(Ancienne configuration)
(Source : Documentation interne ITVF)

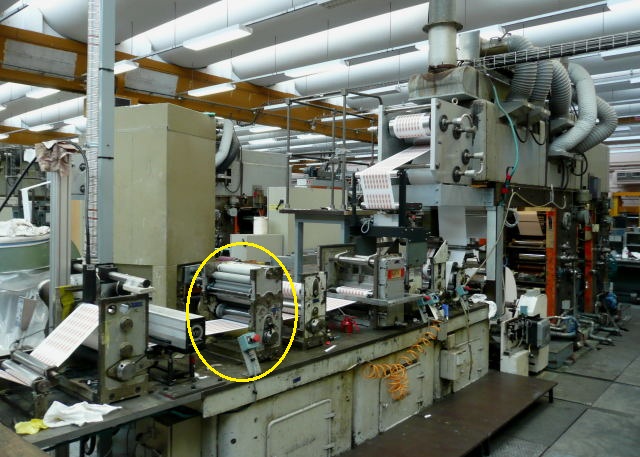

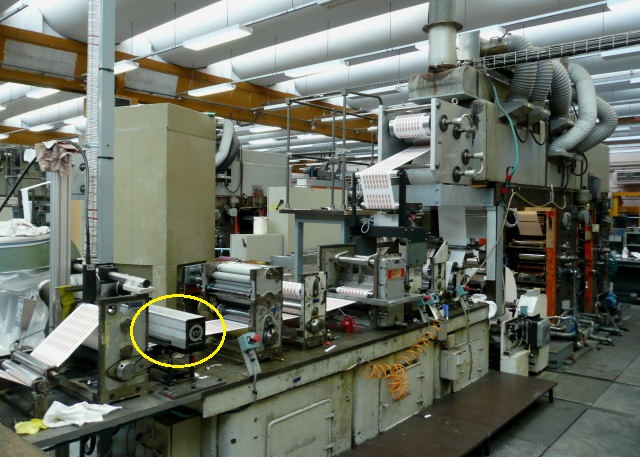

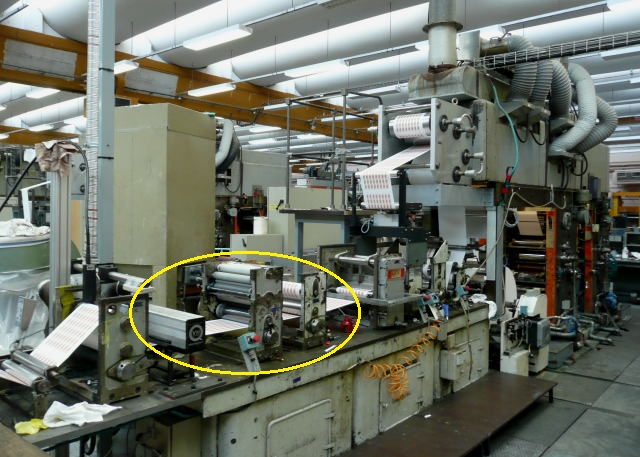

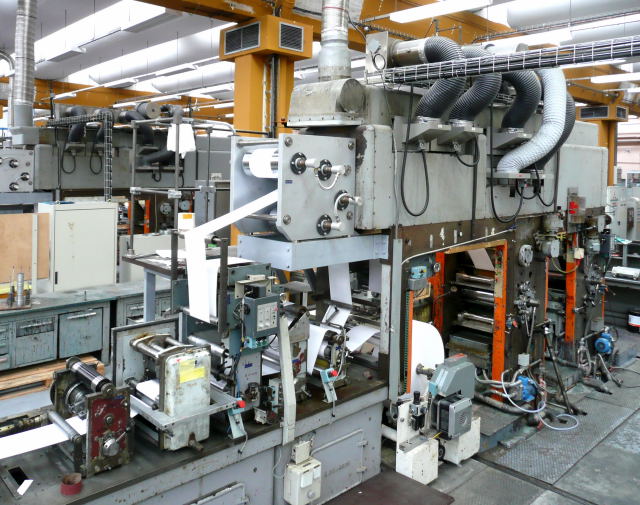

(Presse Taille-Douce 6 couleurs avec bloc typographique imprimant
les bandes phosphorescentes)
(Nouvelle configuration)
(Source : Documentation
interne ITVF)
(Presse Taille-Douce 6 couleurs - Disposition des blocs taille-douce report et
directe)
(Nouvelle configuration)
(Source : Documentation
interne ITVF)
Les cylindres essuyeur nettoyés initialement avec du trichloréthylène sont depuis plusieurs années nettoyés avec une solution aqueuse à base de soude caustique (1%), d'huile de ricin sulfonée (1.5%) et d'eau (97.5%) moins polluante et dangereuse.
Le bloc typographique imprimant les bandes phosphorescentes est situé après l'impression en taille-douce proprement dite.

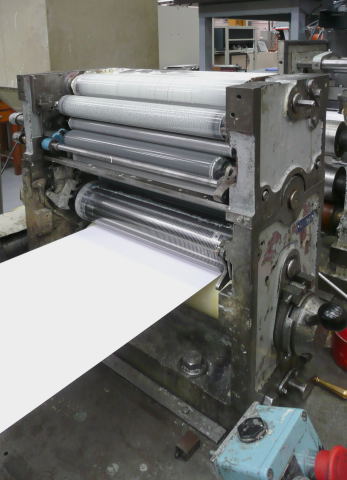

(Bloc typographique imprimant les bandes phosphorescentes)
(Source : Documentation interne ITVF)Sur la presse TD6-7 (TD207) depuis probablement 2014, le bloc typographique est positionné après l'échenillage pour les carnets autoadhésifs de distributeur SAGEM et DAB.
(Impression des bandes sur la partie centrale après l'échenillage)
Ce bloc typographique est constitué de trois éléments:
- un bloc qui permet d'ajuster en hauteur le positionnement des bandes phosphorescentes en modifiant la course du papier en plus ou en moins
- un bloc d'impression en typographie des bandes phosphorescentes
Ce bloc typographique peut être déplacé latéralement pour aligner l'impression typographique par rapport à la première impression effectuée en taille-douce.
Le déplacement du bloc, en travers sur le bâti de la machine, est effectué manuellement avec une manivelle qui tourne une vis de réglage.
- un bloc de séchage U.V.
Détails des éléments constitutifs d'une presse Taille-Douce 6 couleurs
:

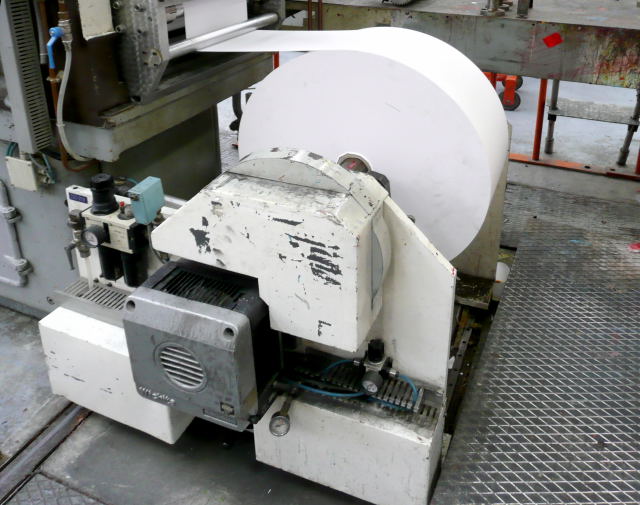

(Porte-bobine dérouleur)
(Source : Documentation interne ITVF)

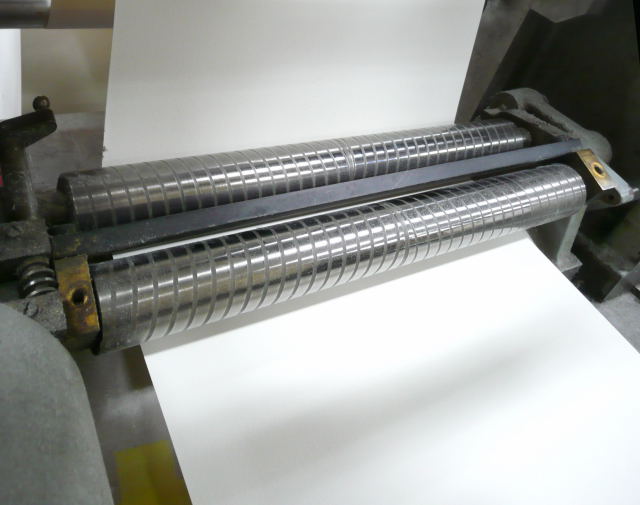

(Brise gomme - Dispositif qui permet que le papier enroulé
sur la bobine mère soit "brisé" et arrive redressé
à plat en fin de machine)
(Source : Documentation
interne ITVF)

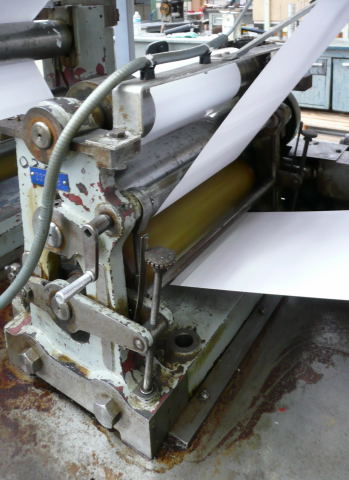

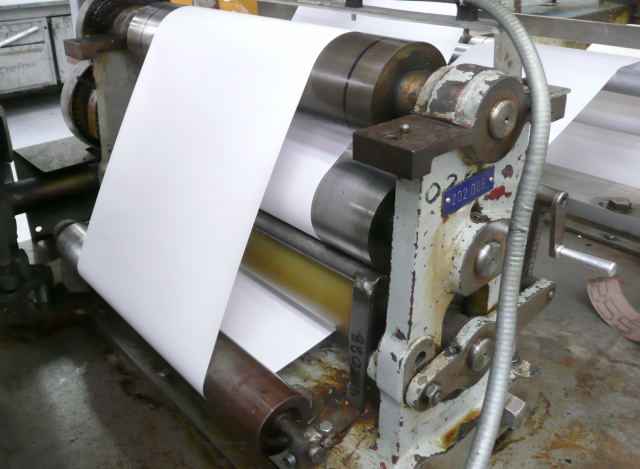

(Premier cylindre d'appel)
(Source : Documentation interne ITVF)

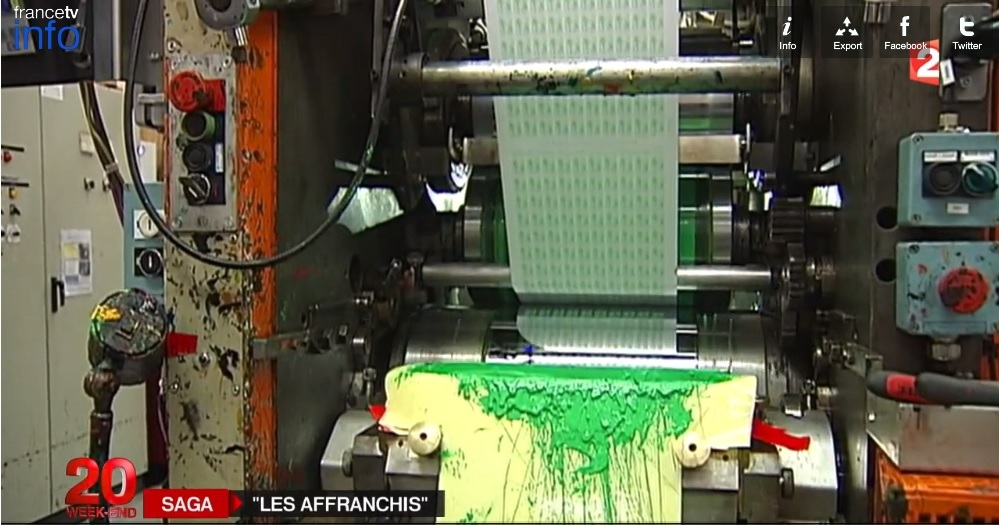

(Encrier, cylindre d'impression, cylindre report et cylindre de pression)
(Source : France Télévision)

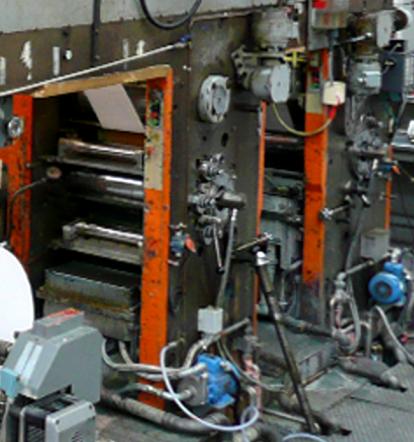

(Blocs d'impression taille-douce)
(Bloc report en premier plan et bloc taille-douce
directe en arrière-plan)
(Source : Documentation interne ITVF)

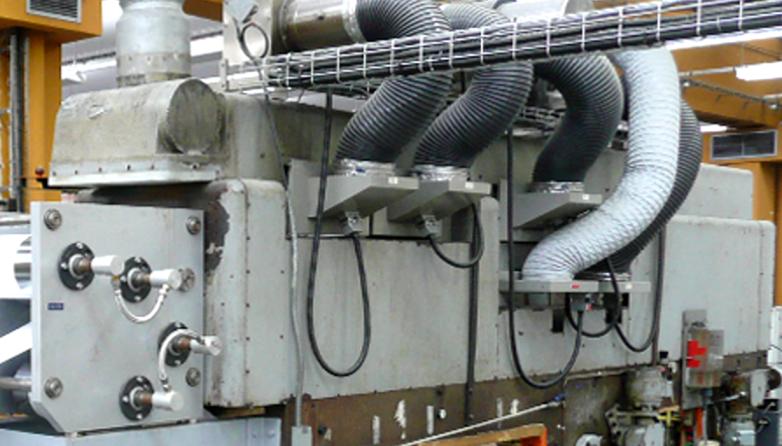

(Element de séchage)
(Source : Documentation interne
ITVF)
(Bloc typographique imprimant les bandes phosphorescentes)
(Source : Documentation interne ITVF)

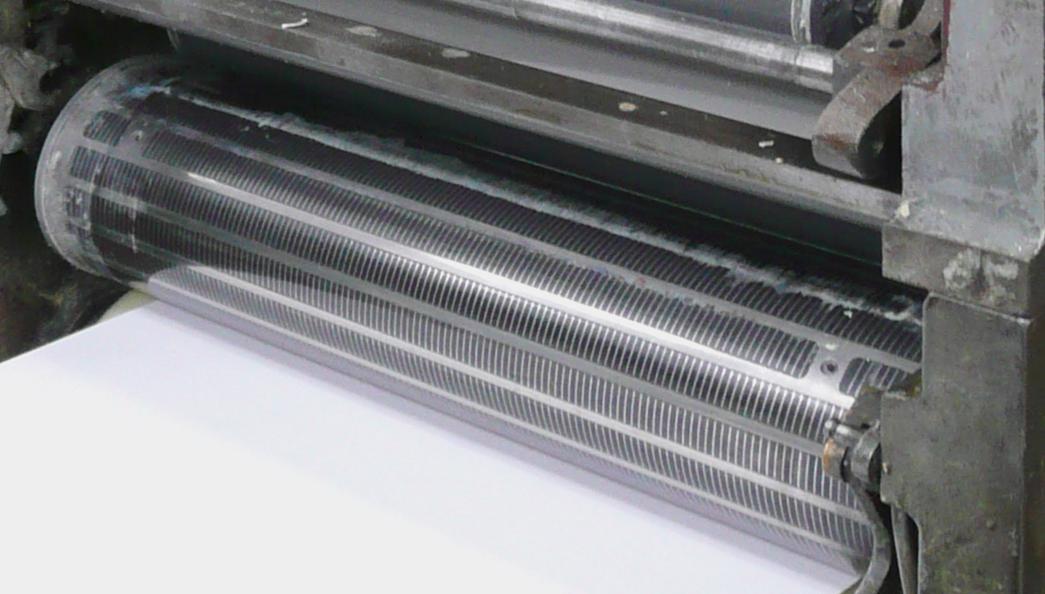

(Cylindre support d'impression des bandes phosphorescentes sans
la plaque Nyloprint)
(Source : Documentation interne ITVF)

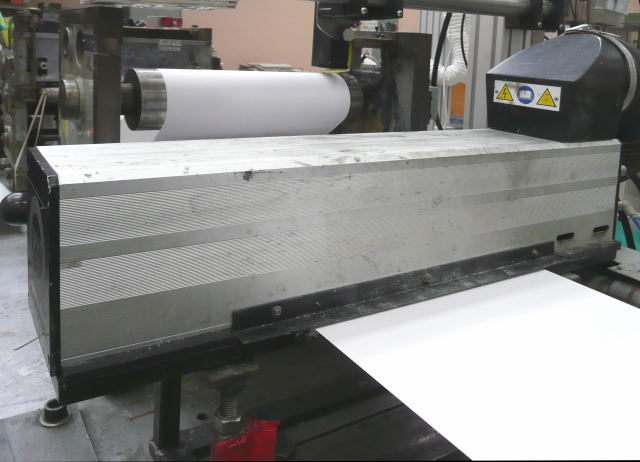

(Elément de séchage U.V. des bandes phosphorescentes)
(Source : Documentation interne ITVF)
(Numéroteur Jet d'encre)
(Source : Documentation interne
ITVF)

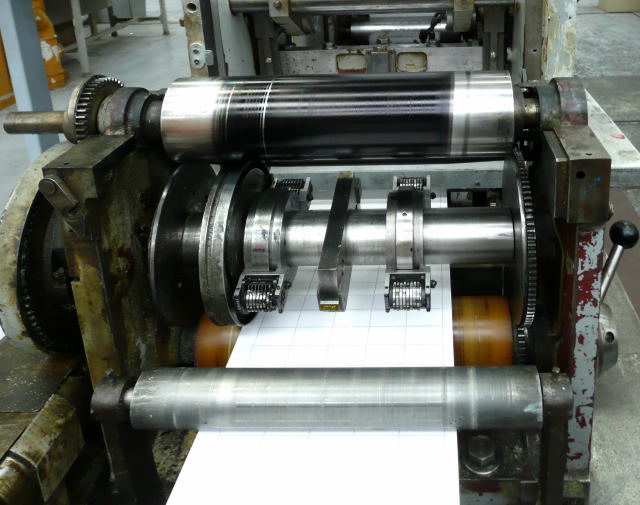

(Bloc d'impression des numéroteurs mécaniques)
(Source : Documentation interne ITVF)

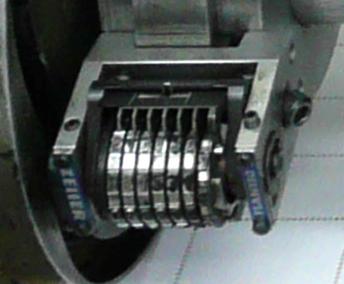

(Détail du numéroteur mécanique)
(Source
: Documentation interne ITVF)

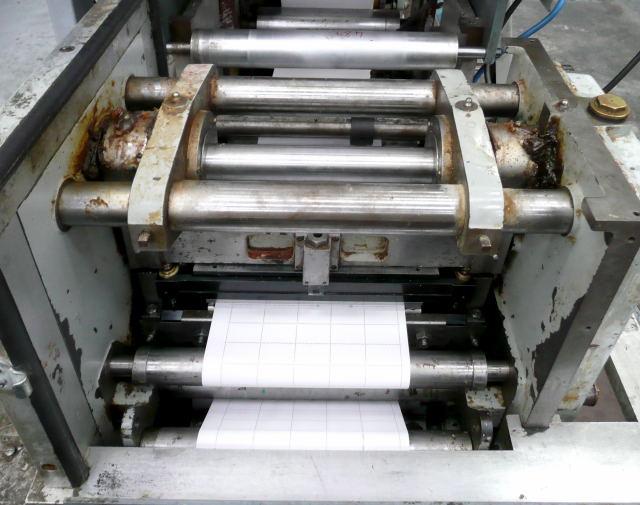

(Bloc perforateur à aiguilles)
(Source : Documentation
interne ITVF)

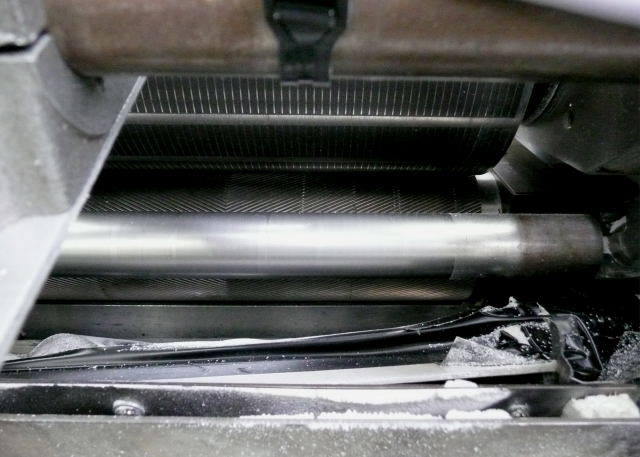

(Intérieur d'un perforateur APS avec fraise en bas et porte
plaque magnétique en haut)
(Source : Documentation interne ITVF)

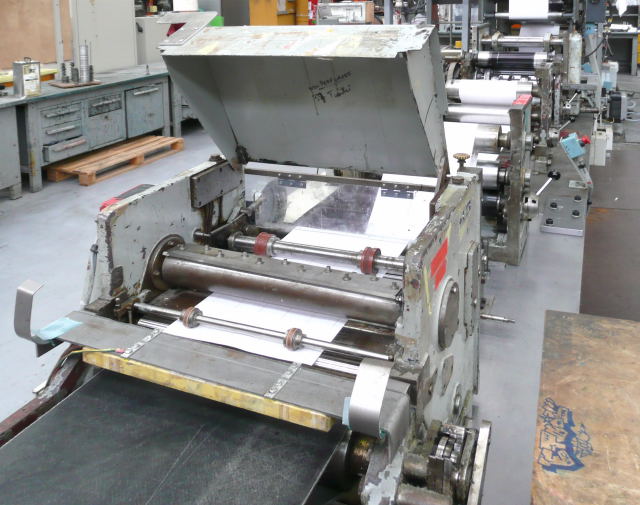

(Bloc de découpe)
(Source : Documentation interne ITVF)
Il arrive qu'il faille utiliser plus de six couleurs en taille-douce directe pour réaliser un timbre ou un bloc-feuillet.
Avec uniquement trois encriers par élément d'impression taille-douce directe et trois rouleaux toucheurs découpés (un par encrier) l'Imprimerie de Périgueux a confectionné des encriers avec plusieurs compartiments d'encre.
En effet, le cloisonnement permet d'avoir deux, trois ou quatre couleurs différentes par encrier.

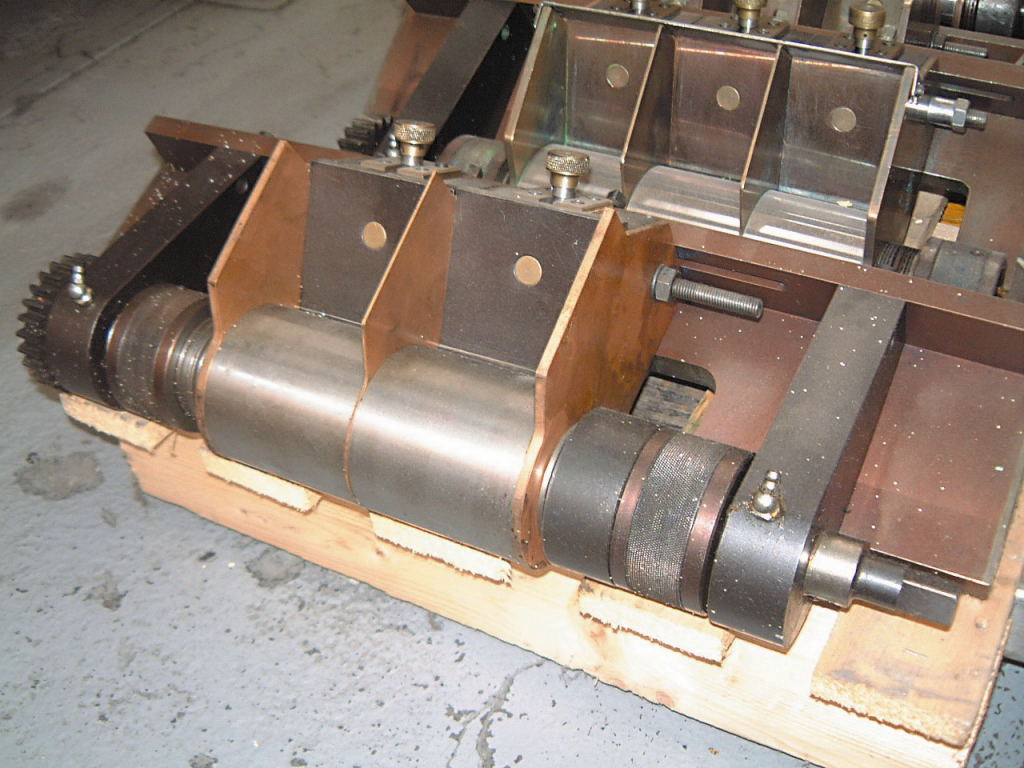

(Encrier compartimenté)
(Source : Documentation interne ITVF)
L'alignement des gravures avec l'emplacement de chaque compartiment permet l'utilisation de trois couleurs par encrier soit l'impression de six, neuf ou douze couleurs. Il peut donc y avoir également deux, trois ou quatre couleurs par rouleau toucheur découpé.

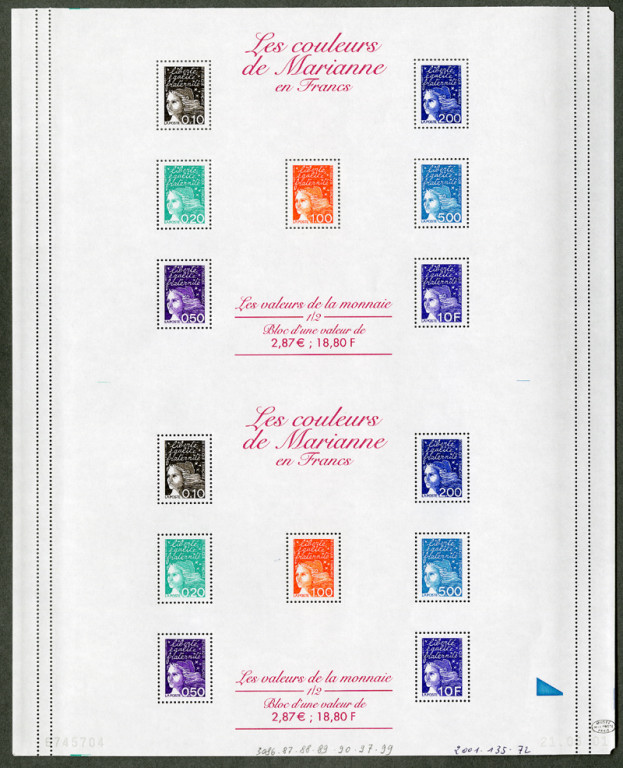

(Bloc-feuillet imprimé avec 9 couleurs)
(Source : Copyright Collection
Musée de La Poste / La Poste)
(N° d'inventaire : 2011.135.72)

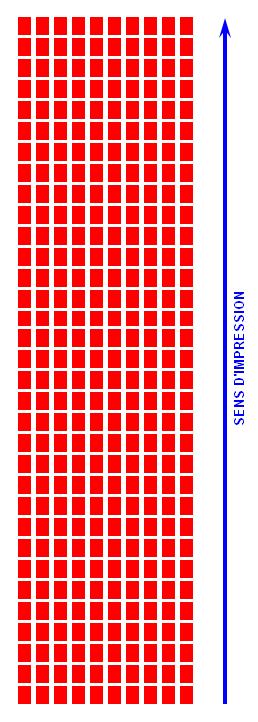

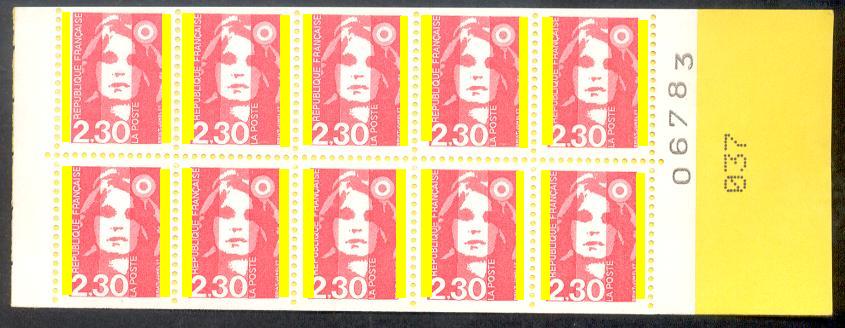

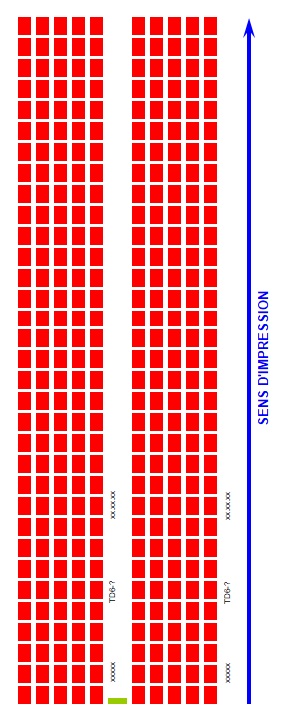

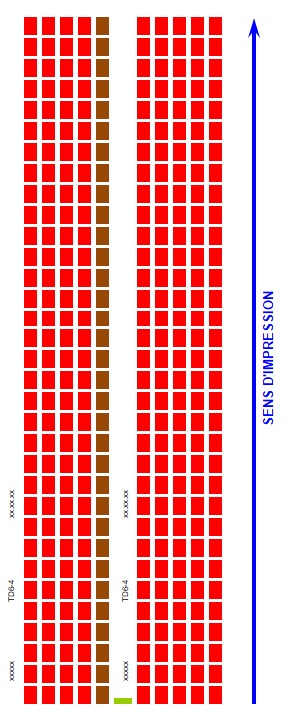

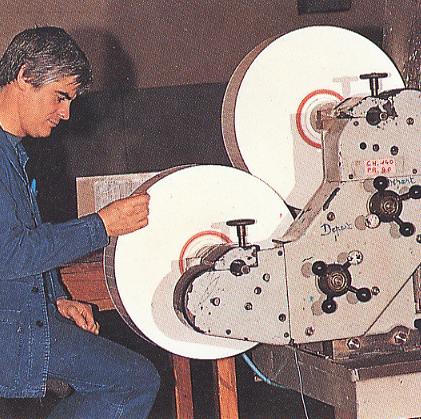

Les presses TD6 peuvent imprimer des feuilles en continu pour permettre la confection des carnets gommés fermés, des roulettes et des carnets autoadhésifs de distributeur SAGEM et DAB.

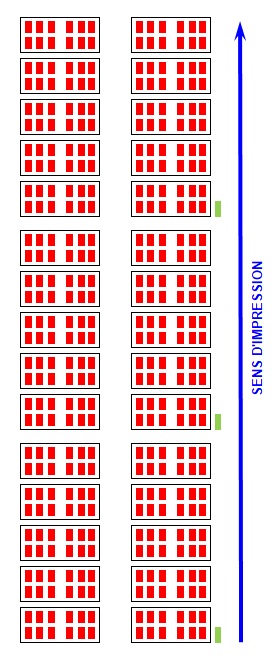

A la réception classique en feuilles sur les rotatives se substitue un dispositif de réception en bobines.
(Source : Documentation ITVF)

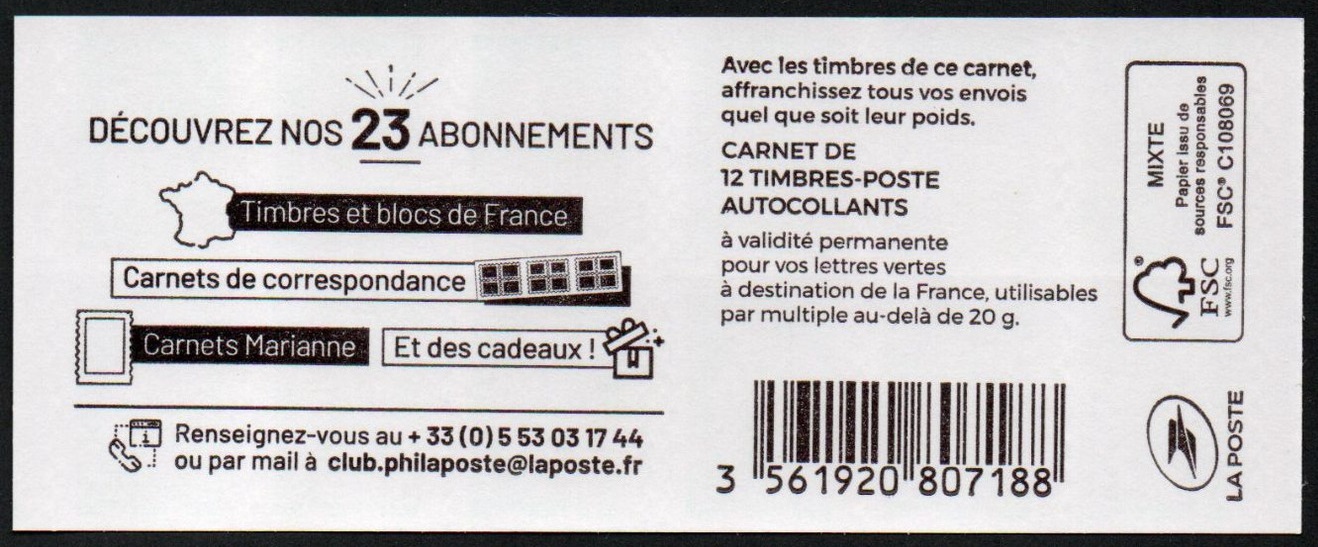

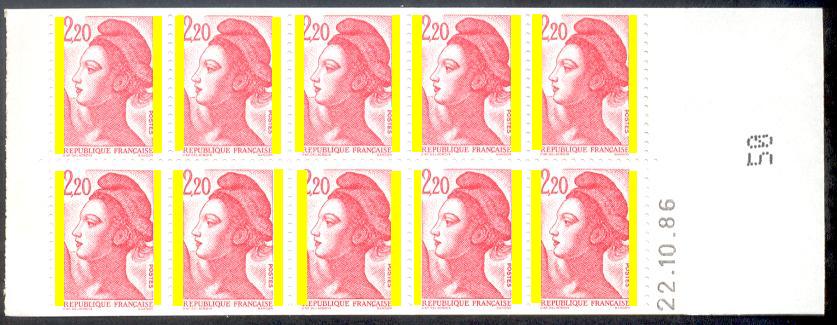

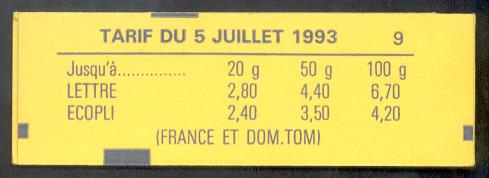

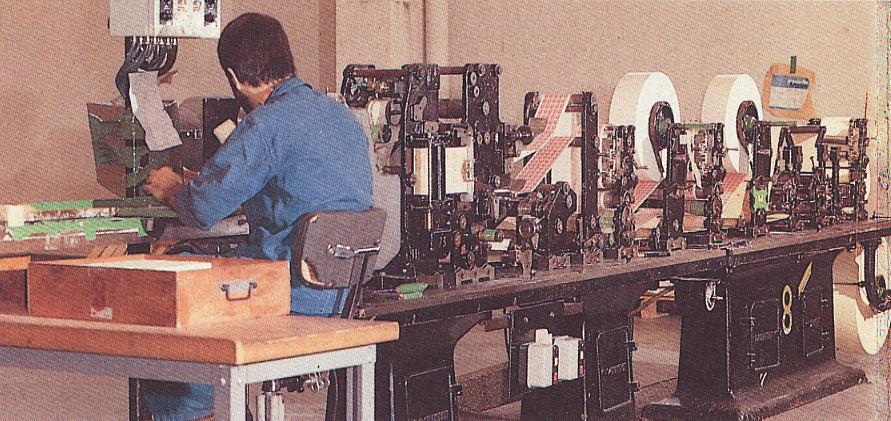

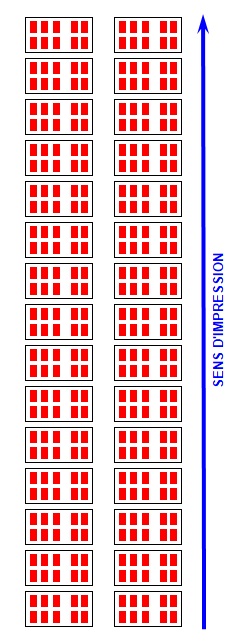

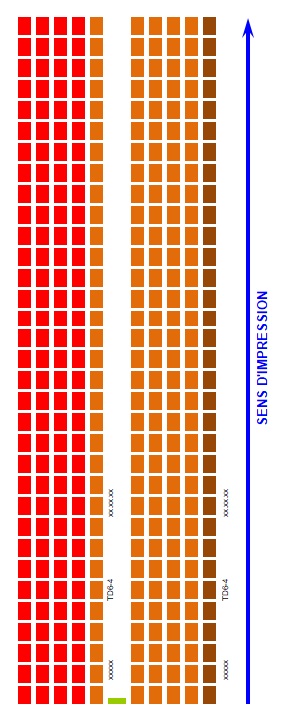

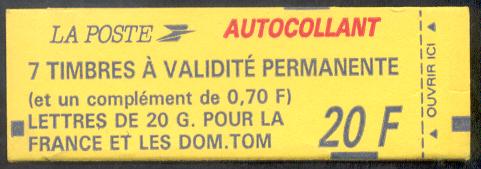

Pour la confection des carnets gommés fermés il est utilisé une confectionneuse qui assemble la couverture et les timbres imprimés.
(Source : Documentation
ITVF)
2.3.2.1.2. Les éléments d’impression
Les presses TD6 sont constituées de deux cylindres d'impression:

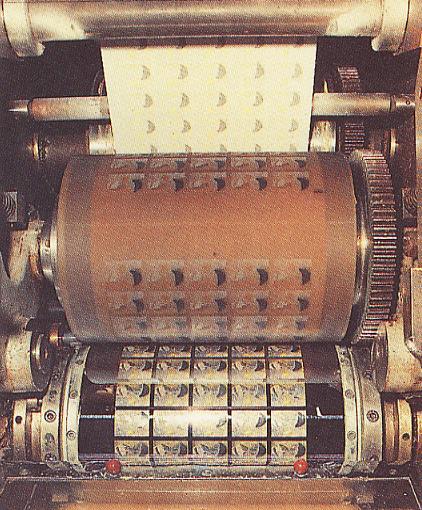

- Cylindre cliché, appelé élément report, qui imprime généralement les aplats de couleurs comme les fonds (trois couleurs)
Ce premier cylindre cliché est un élément report taille-douce qui utilise un procédé d'impression dérivé de la taille-douce et de l'offset.
Le cliché d'impression n'est pas en contact direct avec le papier. Il dépose l'encre sur un cylindre de report en matière plastique (cylindre intermédiaire) qui le reporte sur le papier.
La gravure du cliché est faite à l'endroit. Elle se décalque à l'envers sur le cylindre report pour être ensuite imprimée à l'endroit sur le papier.

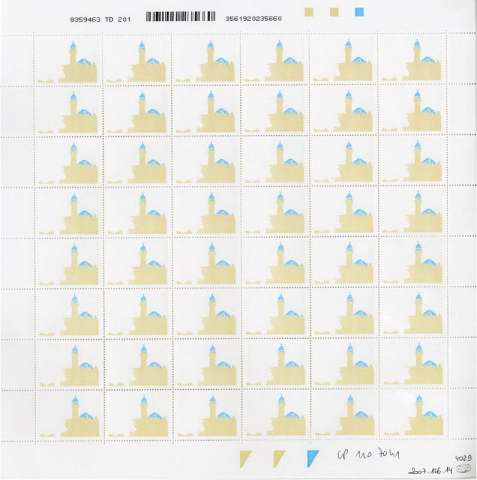

(Feuille taille-douce report du timbre 0.54€ « Limoges - Haute-Vienne
» émis le 26.03.07)
(Dessinateur/Graveur : E. Catelin)
(Impression
des couleurs bleu et beige)
(Source : Copyright Collection Musée de
La Poste / La Poste)
(N° d'inventaire : 2007.156.14)
- Cylindre d’impression Taille-Douce directe qui appose l’image directement sur le papier (trois couleurs)Ce second élément est un élément taille-douce directe semblable à celui des rotatives trois couleurs.

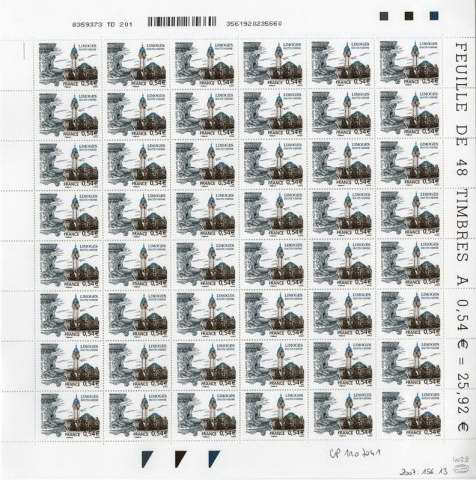

(Feuille taille-douce directe du timbre 0.54€ « Limoges - Haute-Vienne
» émis le 26.03.07)
(Dessinateur/Graveur : E. Catelin)
(Impression
des nuances de noir)
(Source : Copyright Collection Musée de La Poste
/ La Poste)
(N° d'inventaire : 2007.156.13)

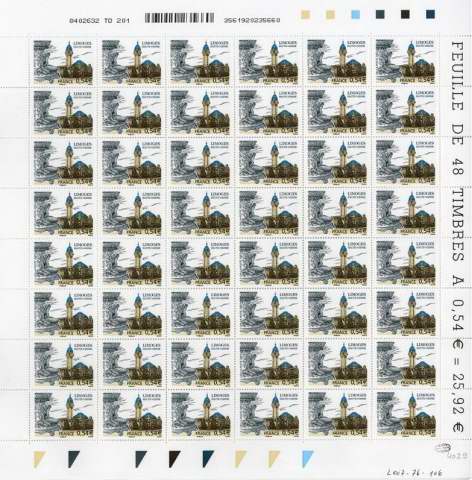

(Feuille après les phases d'impression du timbre «
Limoges - Haute-Vienne » émis le 26.03.07)
(Dessinateur/Graveur
: E. Catelin)
(Source : Copyright Collection Musée de La Poste / La
Poste)
(N° d'inventaire : 2007.76.106)

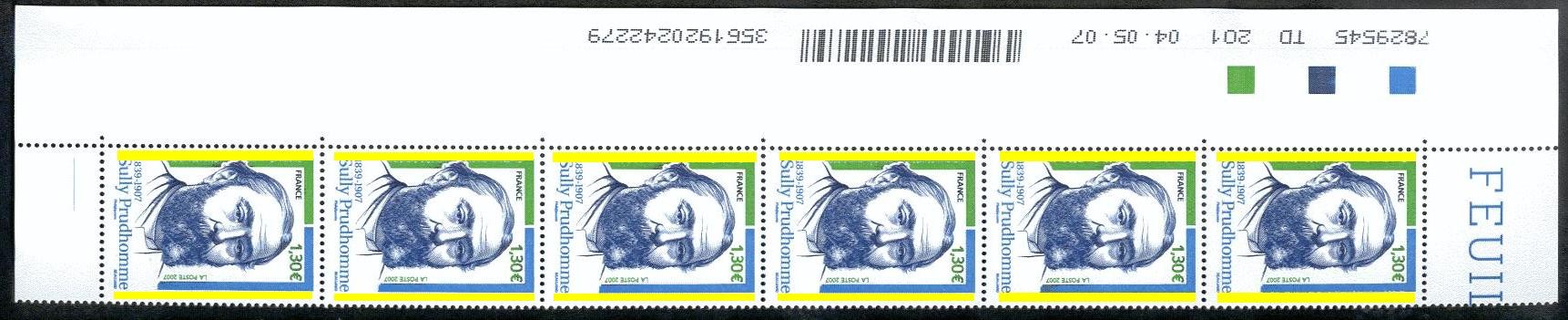

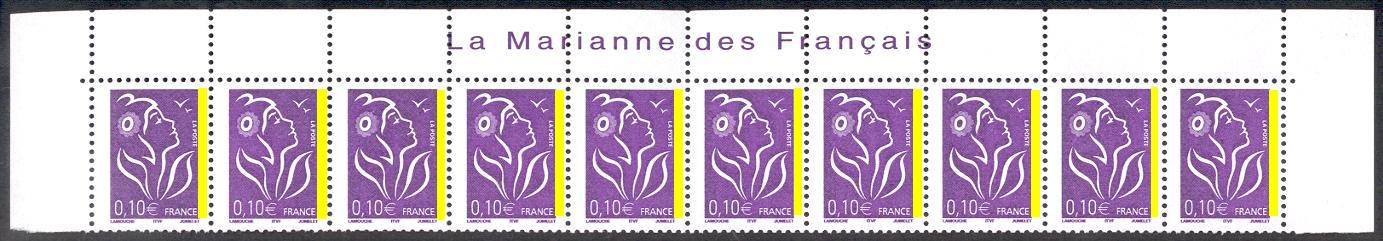

Les inscriptions marginales sont imprimées lors de cette seconde phase d'impression.
Le cylindre report se distingue du cylindre taille-douce par son cylindre intermédiaire en matière plastique.
2.3.2.1.3. Le tunnel de séchage par rayonnement
infrarouge
Le séchage, pour éviter les mélanges de couleurs et salissures, est une préoccupation majeure.
La presse TD6 possède un tunnel de séchage par rayonnement infrarouge.
Le papier passe à quatre reprises dans le tunnel de séchage.
1. Avant l’impression, le papier subit un préchauffage pour lui faire perdre le maximum d'humidité. Cette opération, qui provoque un retrait important du papier, permet de limiter ses variations dimensionnelles au cours du séchage de l'impression report taille-douce.
2. Après l’impression report Taille-Douce, le papier repasse dans le tunnel de séchage pour sécher les encres. Ce passage évite tout maculage et mélange des couleurs au cours de l'impression de la taille-douce directe.
3. Après l’impression Taille-Douce directe pour sécher les encres de la taille-douce. Ce dernier passage permet ainsi de procéder aux dernières opérations (numérotage des feuilles, perforage et coupe).
4. Après l'impression des bandes phosphorescentes.
2.3.2.1.4. Les repérages électroniques
Les bandes de papier se déplaçant horizontalement et verticalement en cours de processus d’impression, des repérages sont nécessaires pour vérifier et repositionner l’impression si nécessaire.
2.3.2.1.4.1. Les types de repérages électroniques
Deux types de repérages sont utilisés :
a- Repérage longitudinal
Après le séchage de l'impression report Taille-Douce la bande de papier passe, avant d'être engagée dans l'élément Taille-Douce directe, par des rouleaux intermédiaires.
Le déplacement d'un de ces rouleaux, commandé électroniquement via un repérage électronique, allonge ou raccourcit le parcours du papier. Celui-ci permet à l'impression Taille-Douce directe de s'appliquer très exactement sur l'impression déjà faite par le premier cylindre cliché.Le principe du repérage électronique est le suivant:
1. Le premier élément (cylindre cliché) marque un trait de contrôle (repère de couleur dénommé RE) sur l'une des trois feuilles de timbres-poste imprimées à chaque tour du cylindre.
2. Le passage de ce repère devant une cellule photo-électrique (lecteur de papier) placée immédiatement avant l'entrée de la bande de papier dans le second élément (cylindre d’impression Taille-Douce) provoque l'envoi d'une impulsion électrique dans un circuit de contrôle qui est le cerveau du système.
3. Un lecteur placé sur le cylindre Taille-Douce directe transmet, à chaque tour également, une impulsion indiquant au circuit de contrôle la position du cliché.

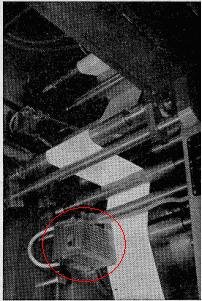

(Lecteur de repère papier)
Les deux impulsions sont reçues simultanément lorsque les impressions du premier et du second élément coïncident.
S'il n'y a pas coïncidence, le circuit de contrôle opère une correction en alimentant, dans le sens voulu, un servomoteur qui commande le déplacement du rouleau intermédiaire placé sur le parcours du papier. La précision obtenue est de l'ordre du dixième de millimètre.Un second dispositif électronique, semblable au premier, contrôle le repérage de la perforation.
b- Repérage latéral
Lors des passages successifs dans le tunnel de séchage la bande de papier se déplace latéralement.
Elle est remise exactement dans l'axe de la presse avant chacune des impressions du premier et du second élément et avant le perforage par trois dispositifs identiques fonctionnant de la manière suivante :
Un palpeur pneumatique émet un filet d'air coupé en partie par l'un des bords de la bande de papier.
Par un tube fixé à sa partie supérieure le palpeur transmet une pression d'air variant suivant la position du papier à un relais pneumatique qui assure, par un circuit d'huile sous pression, le déplacement d'un piston commandant les rouleaux de remise en place du papier. La correction est instantanée.

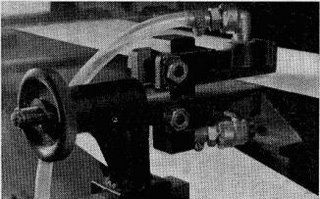

(Palpeur
pneumatique avec le tube conducteur d'air)
2.3.2.1.4.2. Le positionnement du repère électronique
2.3.2.1.4.2.1. Le positionnement du repère électronique sur une feuille de 100 timbres

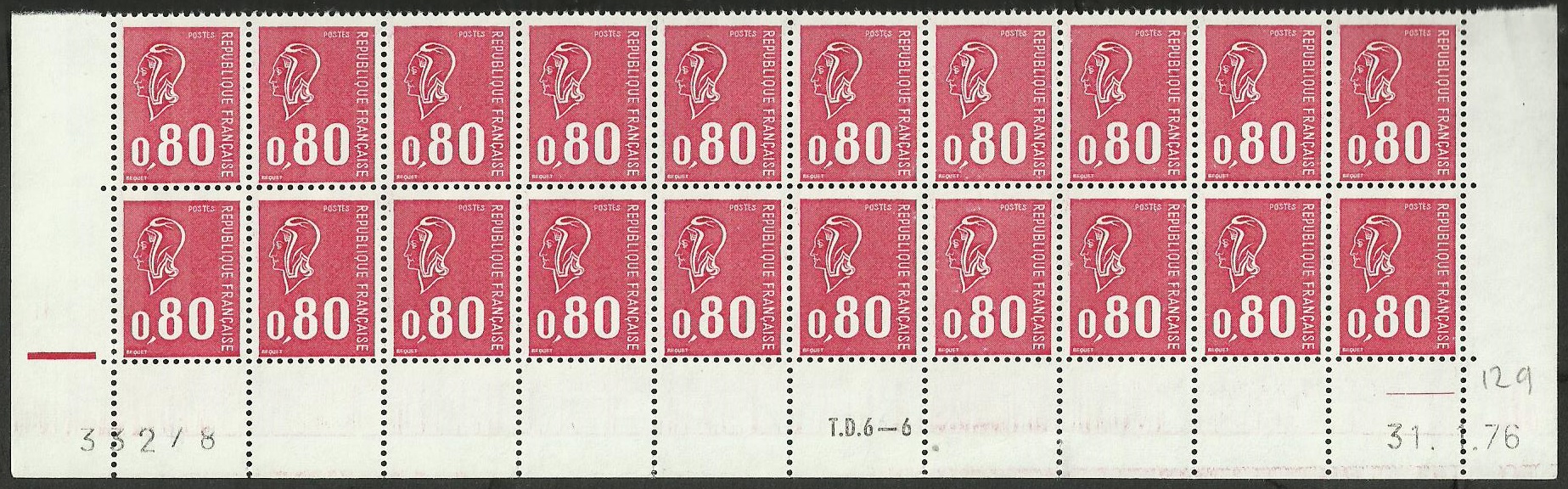

Le Repère Electronique (RE) est imprimé sur la première feuille (feuille A) des trois feuilles imprimées à chaque tour de cylindre.
Avant 1978, le RE est à gauche, à partir de 1978 il peut se rencontrer à gauche de la case 91 et/ou à droite de la case 100.
La première presse équipée d’un lecteur à droite a été la presse TD6-2. Le 2e tirage du 1.00FF vert « Sabine de Gandon » du 20.05.78 au 04.07.78 a été le premier avec un RE à droite.
Pour les tirages réalisés sur la presse TD6-2 dans un premier a été gravé un RE à droite sur des cylindres déjà pourvus d’un RE à gauche (cylindres B, C et D). Le rouleur toucheur était découpé pour encrer à droite et non à gauche.
Par la suite les nouveaux cylindres étaient confectionnés avec un RE à droite et à gauche pour être utilisés sur toutes les presses TD6.

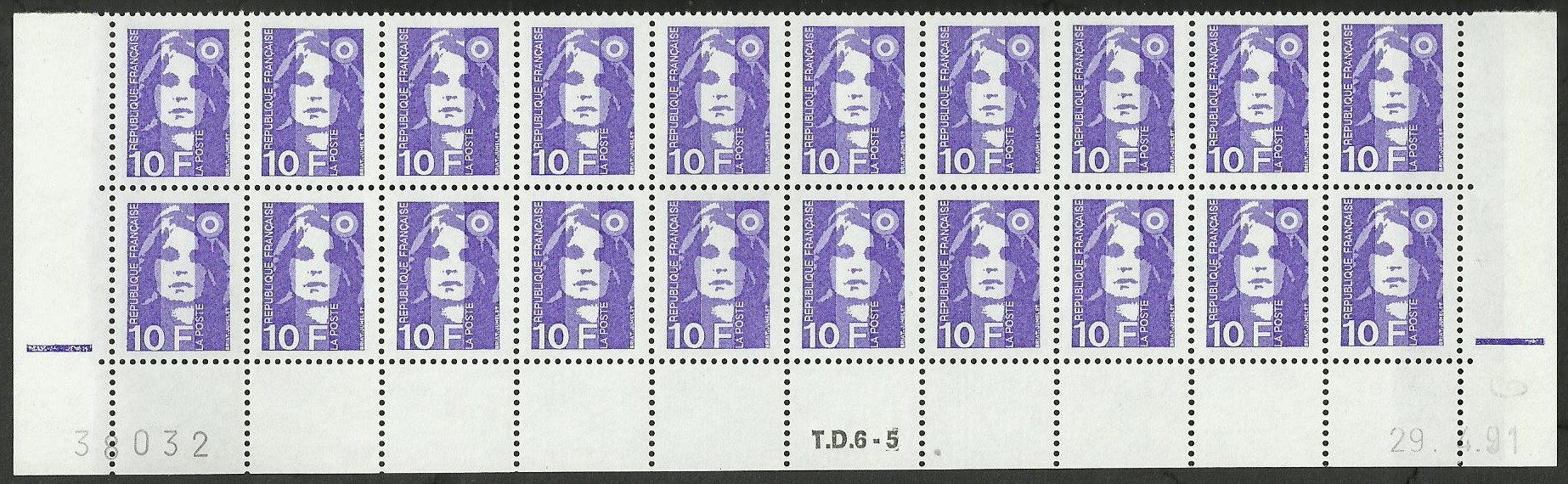

Depuis Avril 1992, le RE à gauche a été progressivement supprimé pour être positionné systématiquement à droite.
Dans un premier temps, lors d'impressions utilisant d'anciennes viroles le RE de gauche a été imprimé à sec.
Par la suite, les nouvelles viroles ont été confectionnées sans gravure du RE à gauche devenu inutile.
(case 91)
(case 91)
et

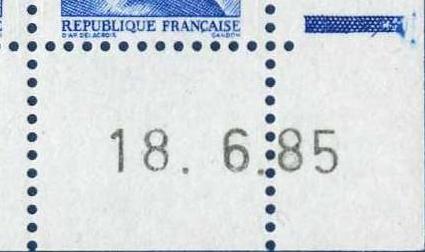

à droite
(case 100)
(case 100)
2.3.2.1.4.2.2. Le positionnement du repère électronique sur les feuilles destinées à la confection des carnets

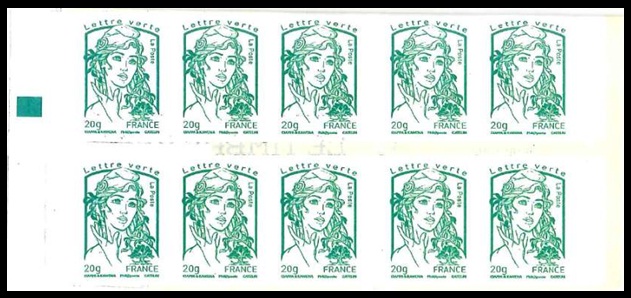

Le RE est positionné entre les deux colonnes des cinq timbres.
La position a évolué en fonction des périodes.
2.3.2.1.4.3. Remplacement du RE gravé par le BOBST
Lors du 22e tirage du 5.00FF bleu-vert foncé « Liberté de Gandon » du 06.08.87 au 07.08.87 sur TD6-1, un triangle encré (BOBST) a été ajouté sur la virole en haut à droite de la feuille A.
Ce BOBST est de nouveau imprimé le 10.08.87 (23e tirage). Jusqu'à la fin du 23e tirage (14.04.87), il est imprimé à sec comme sur les 24e, 25e et 26e tirages.
(BOBST imprimé à sec sur le 5.00FF bleu-vert foncé « Liberté de Gandon »)
(Barres phosphorescentes au type B donc issues du 24e tirage imprimé sur la presse TD6-7)
(BOBST partiellement imprimé sur le 24e tirage du 5.00FF bleu-vert foncé « Liberté de Gandon »)
(Pièce non détenue)

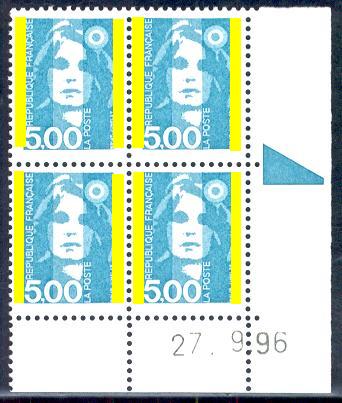

BOBST est le nom d’un fabricant de presse suisse qui a mis au point un système de repérage comme le repère électronique inventé par la socité Chambon.

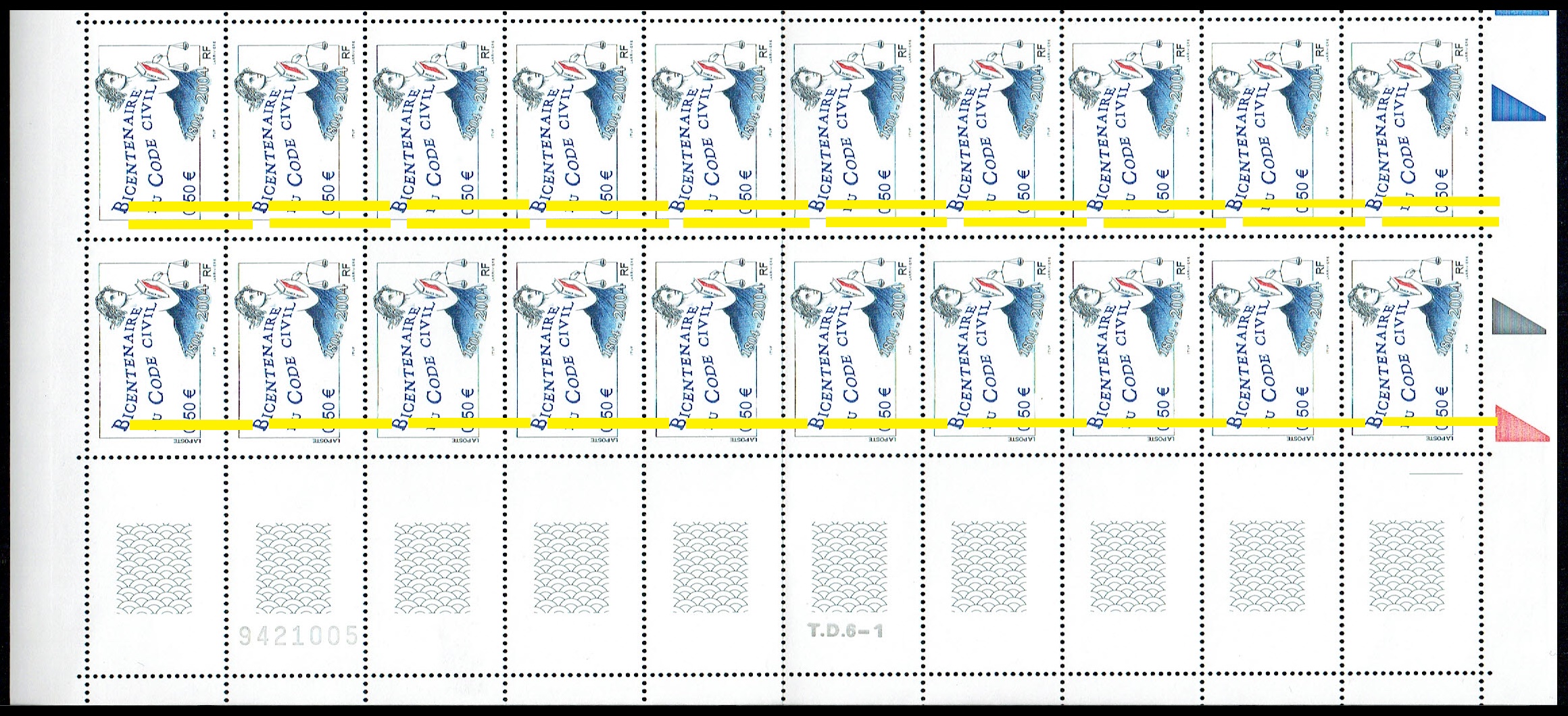

Le BOBST sert de repérage pour la perforation et la coupe des feuilles en fin de chaîne
La forme est triangulaire et il est reporté sur le cylindre par une molette.
Toutes les presses ne sont pas équipées de ce système mais tous les cylindres ont été pourvus de deux repères qui sont encrés ou pas.

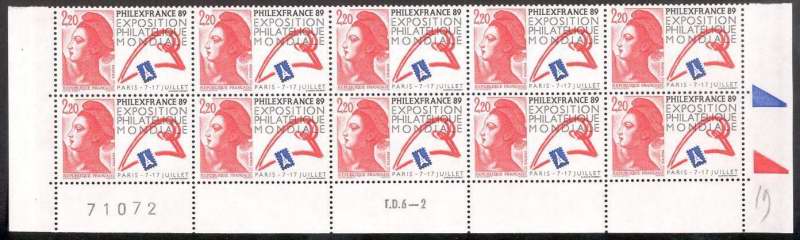

C'est sur les tirages du 2.20FF PhilexFrance 89 « Liberté de Gandon » émis le 04.03.88 sur la presse TD6-2 que les BOBST apparaissent sur les timbres commémoratifs pour la première fois.
Sur les trois derniers tirages du 5.00FF bleu-vert « Marianne du Bicentenaire » (13e-14e et 15e) du 27.09.96 au 18.04.97, le RE a été remplacé par un BOBST.
Ce nouveau repère sera généralisé sur les timbres d'usage courant à partir de la « Marianne du 14 Juillet ».
2.3.2.1.5.
La mise en route des presses TD6
Les presses TD6 imprime tout d'abord le timbre-poste et le RE qui conditionne toutes les étapes suivantes à savoir l'impression des bandes phosphorescentes à la sortie du tunnel IR, le perforage, les inscriptions de service et la coupe rotative.
Cependant suite à l'arrêt d'un tirage après la récupération de toutes les feuilles imprimées il peut rester des feuilles blanches et perforées (environ 100 feuilles).

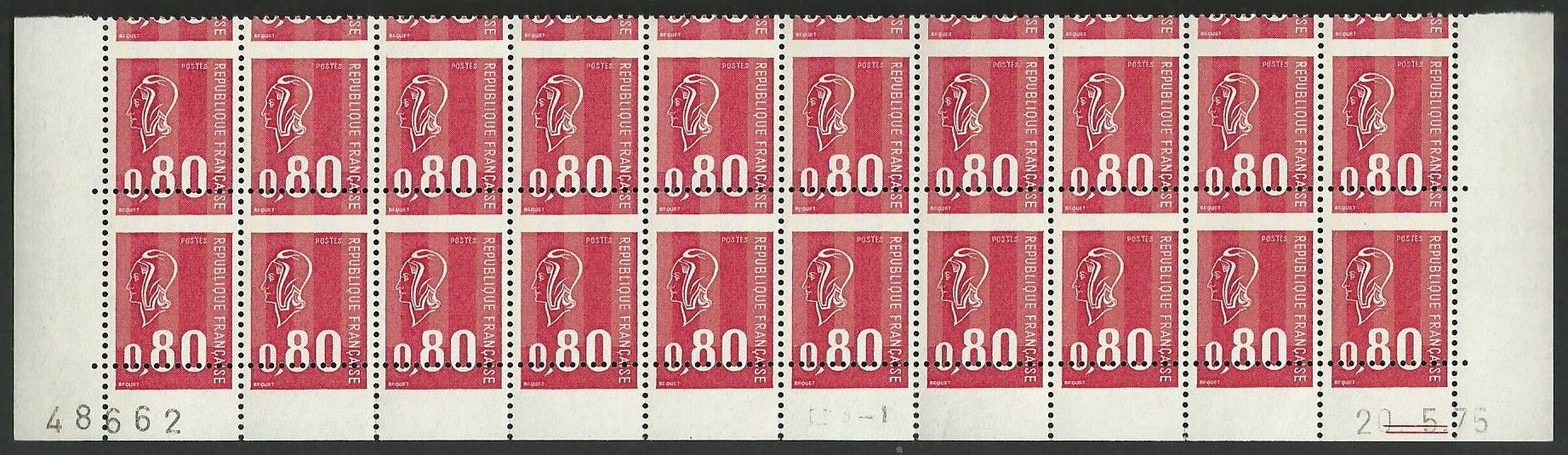

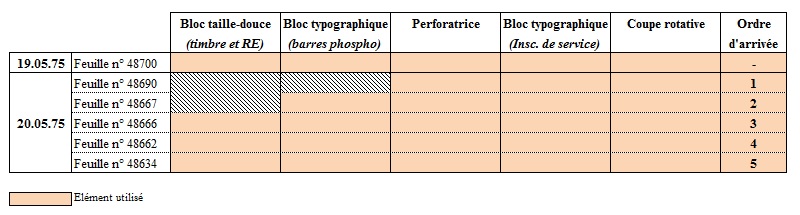

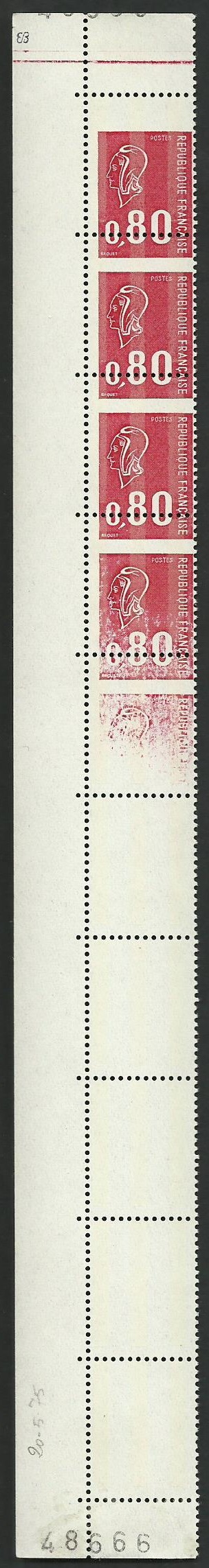

Lors de la remise en route de la presse, à la sortie des premières feuilles, nous pouvons donc observer des feuilles perforées puis des feuilles perforées avec des bandes phosphorescentes imprimées puis des feuilles avec le timbre imprimé.En cas de décalage important entre l'impression des timbres et la perforation, le technicien intervient pour ajuster. Lorsque les réglages sont validés, après ajustement de la perforation, le tirage proprement dit peut commencer.

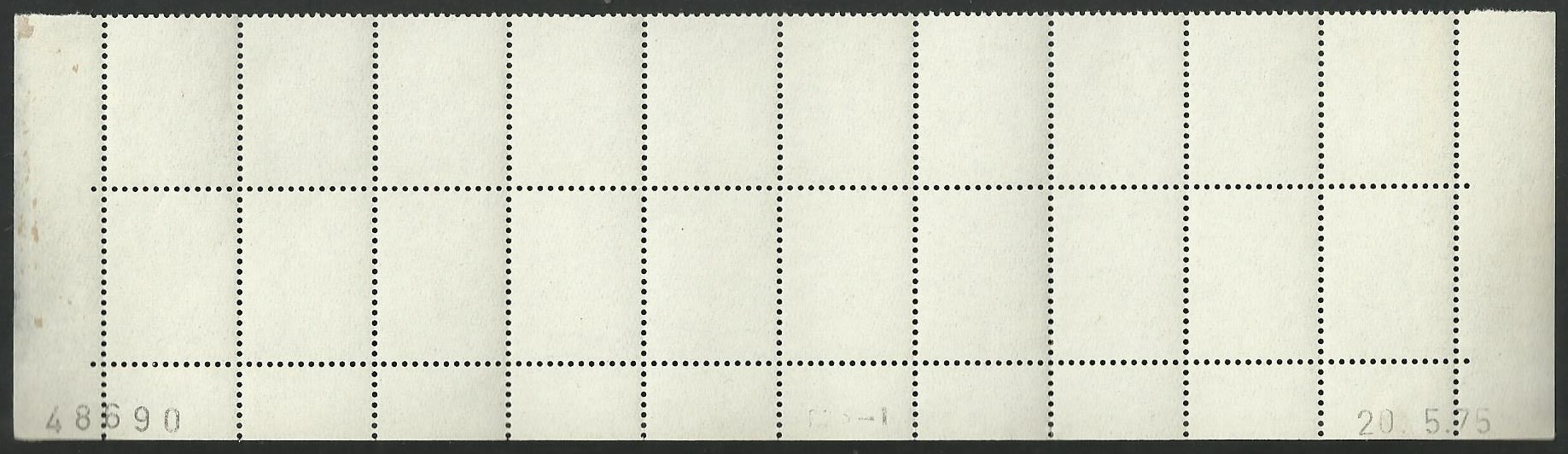

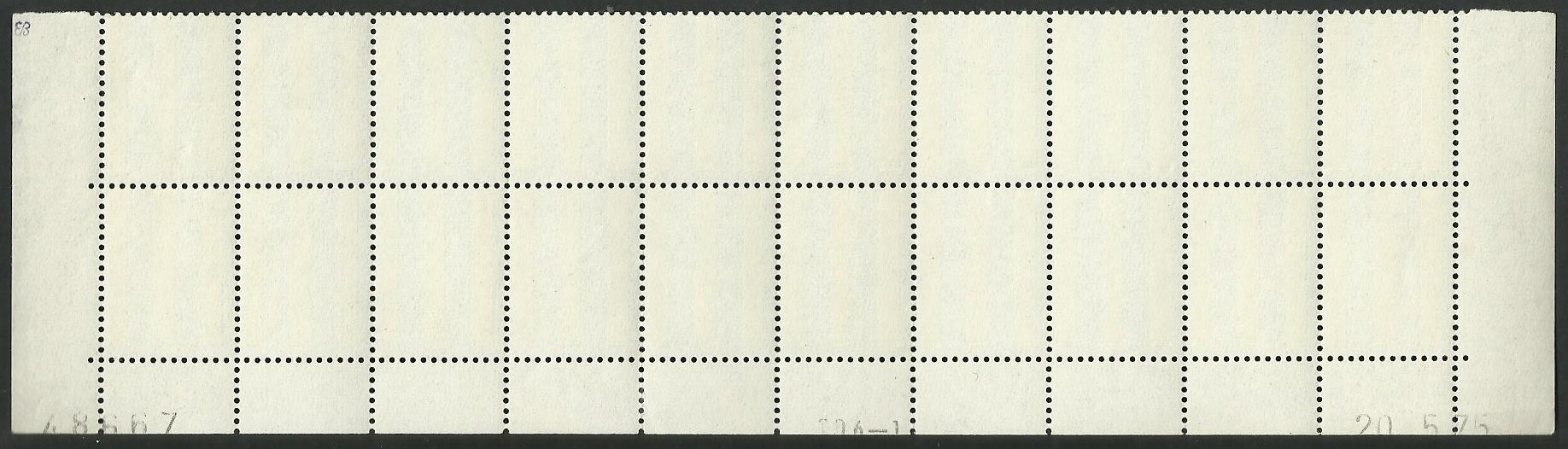

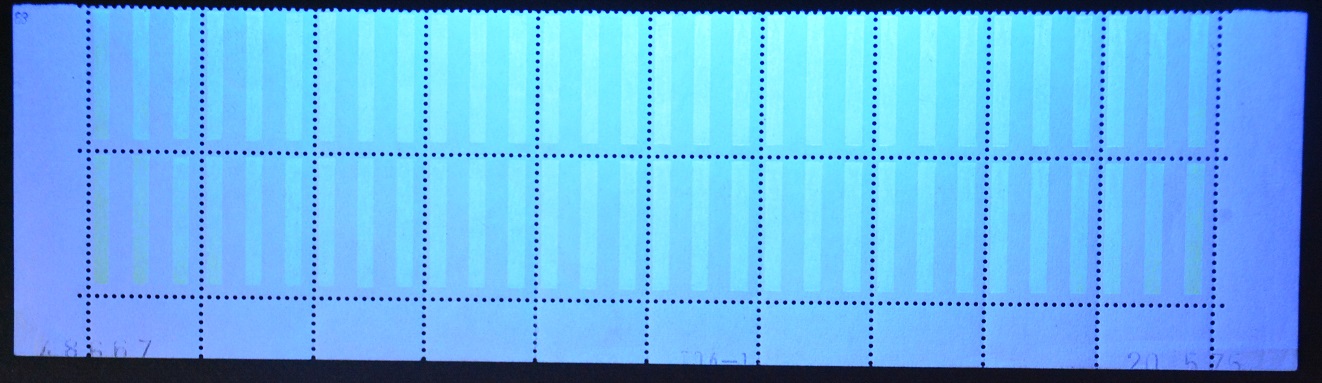

Lors de l’arrêt de la presse le 19.05.75 les feuilles imprimées ont été prélevées, les pressions retirées sauf pour le numéroteur de feuille. Il ne reste donc plus que la feuille n° 48700 (non présentée) et des feuilles blanches.
Le 20.05.75 la presse est préparée avec l'entraînement de la bande de papier débrayé, le bloc taille-douce tournant sans entraîner le papier, pour chauffer l'essuyeur et régler l'encrage.
Successivement :
- la pression des bandes phosphorescentes est remise manuellement et l’entraînement du papier est embrayé.
-> La feuille n° 48700 arrive en fin de ligne la première suivie de la feuille n° 48699 et des feuilles non imprimées.
- la pression taille-douce est remise sur la feuille n° 48666.
-> Lorsque cette dernière arrive en fin de ligne, les bandes phosphorescentes étant déjà imprimées sur les feuilles, le RE commence à être lu pour le repérage du perforateur et un repositionnement s’opère. Trois cents feuilles environ sont nécessaires pour ce dernier réglage.
(sans bande phosphorescente)
(avec trois bandes phosphorescentes)

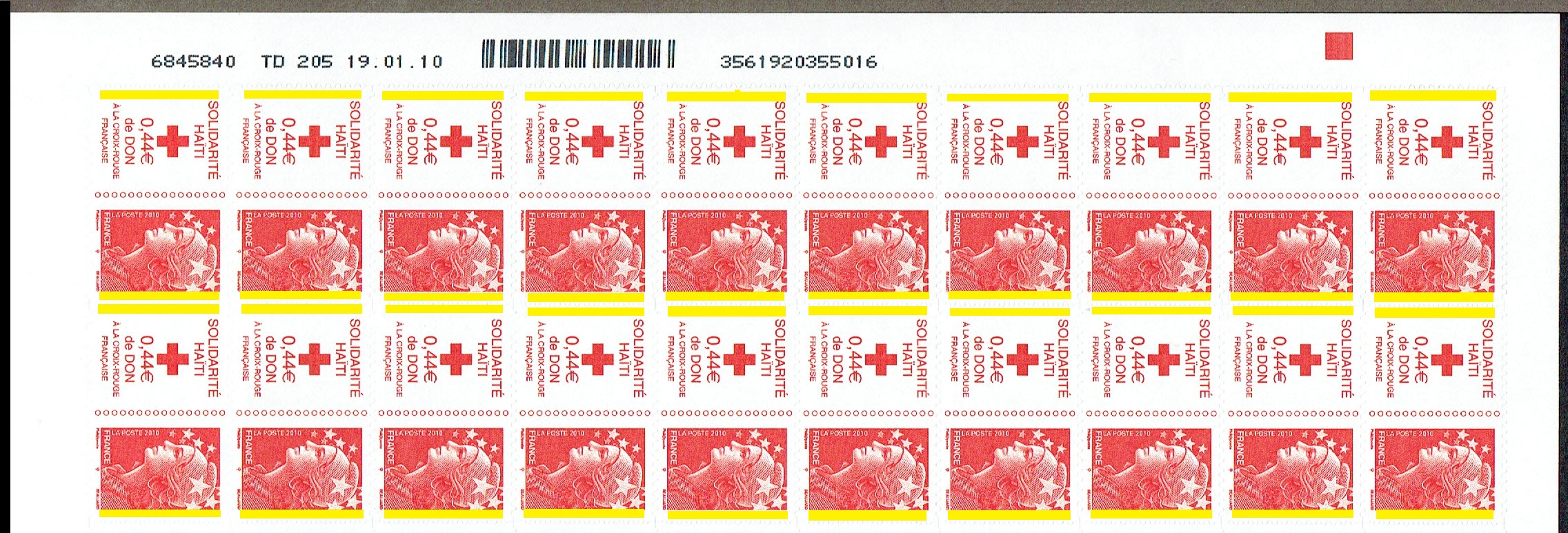

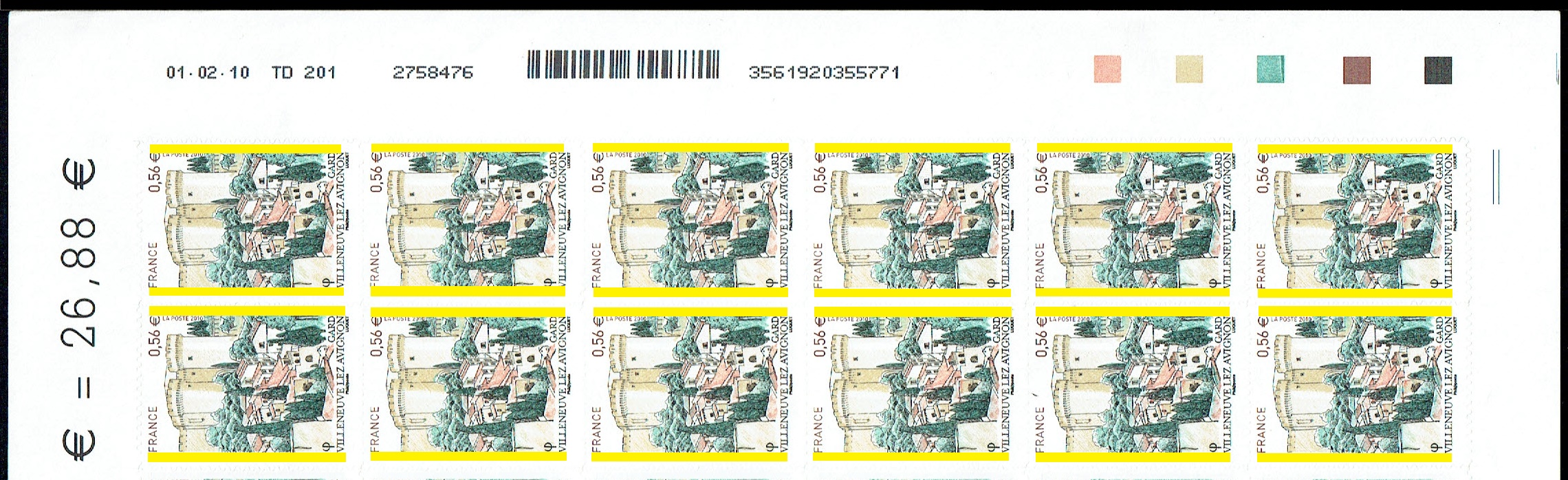

2.3.2.2. Impression de feuilles gommées et autoadhésives

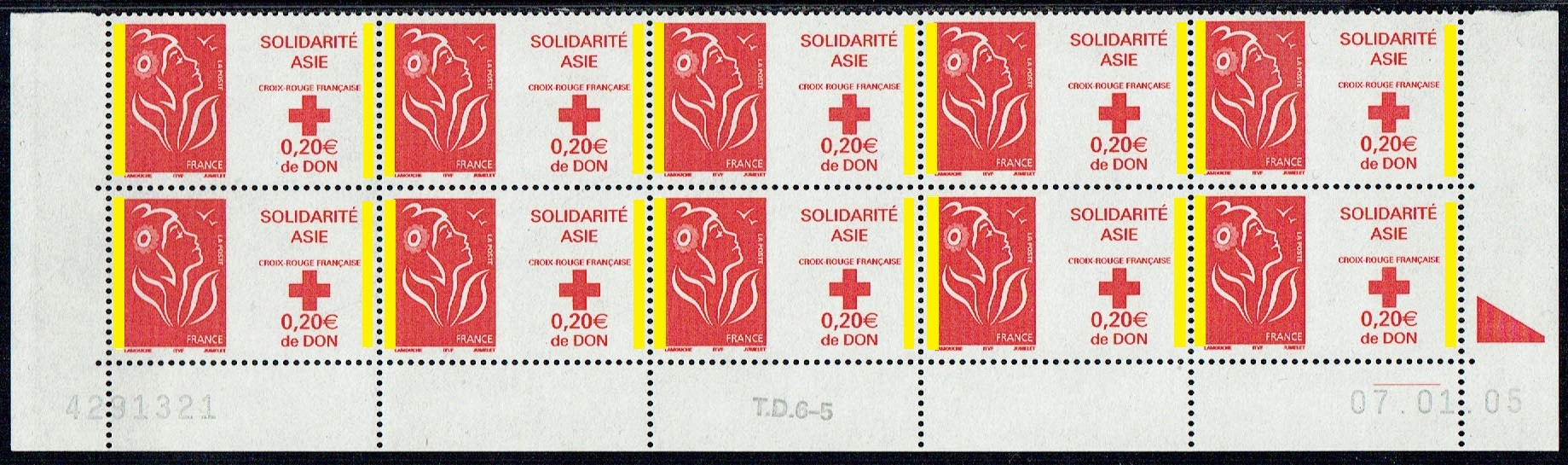

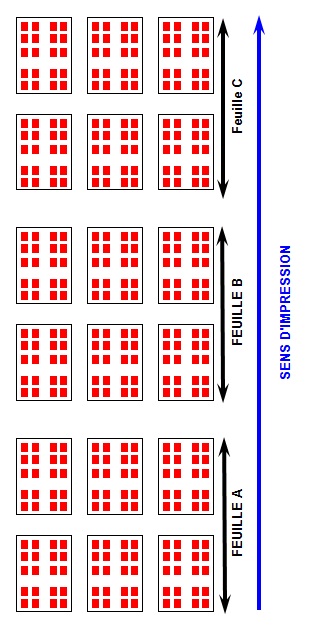

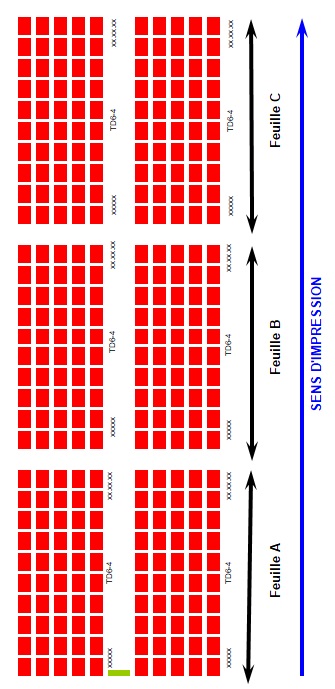

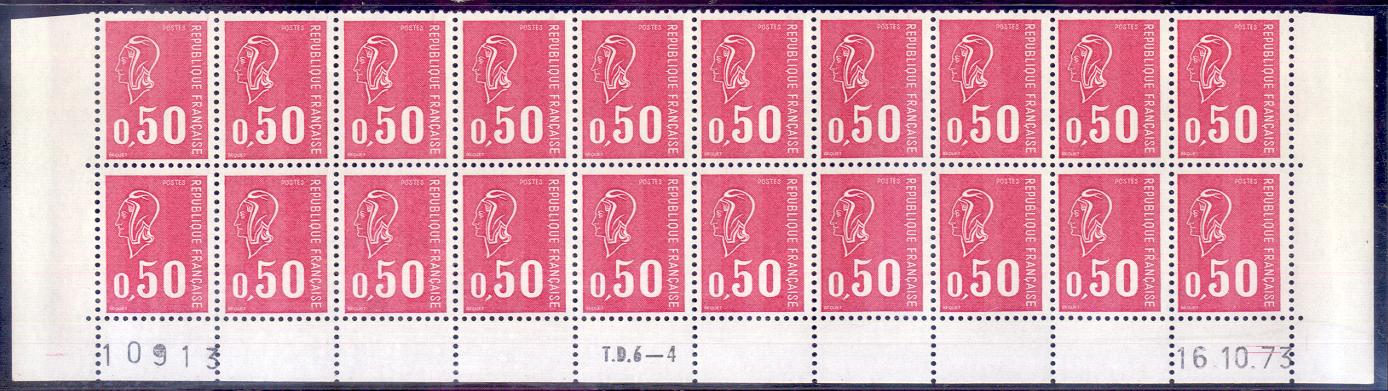

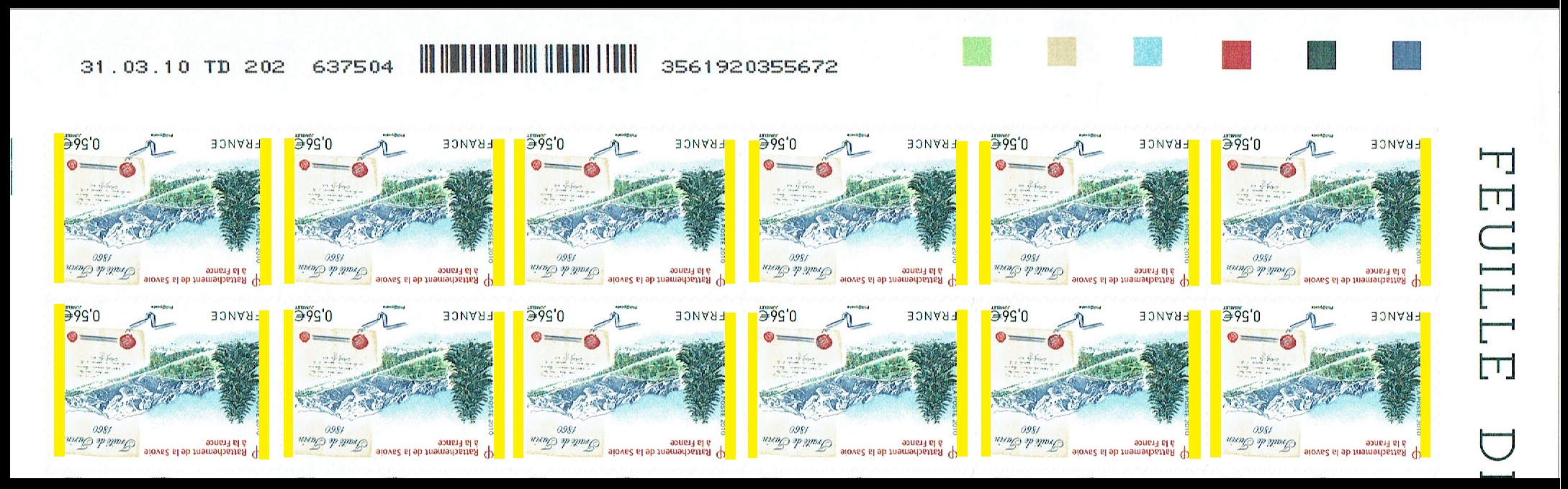

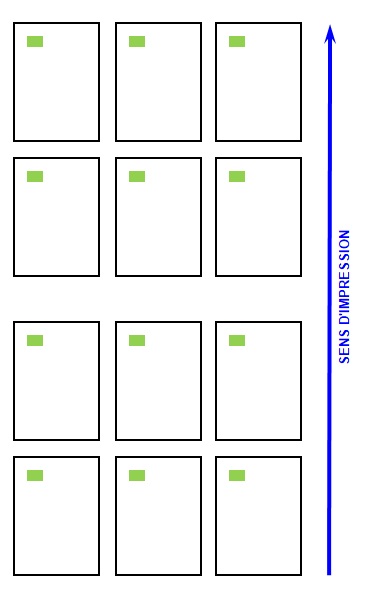

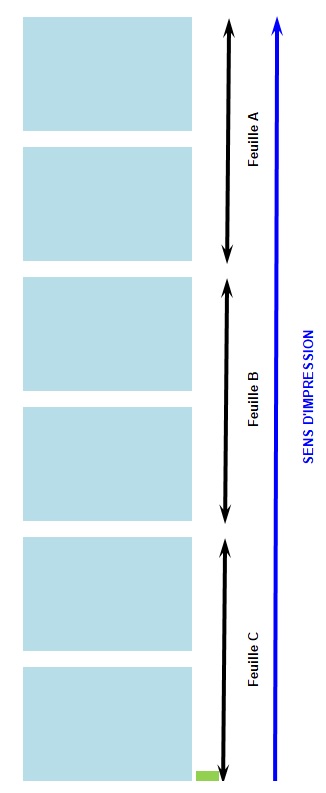

Les presses TD6-x impriment à chaque tour de cylindre trois feuilles « monobloc » de 100 timbres séparés par une marge centrale (soit 300 timbres).
(Le RE est de la couleur du timbre imprimé et non en vert pour mettre en évidence)

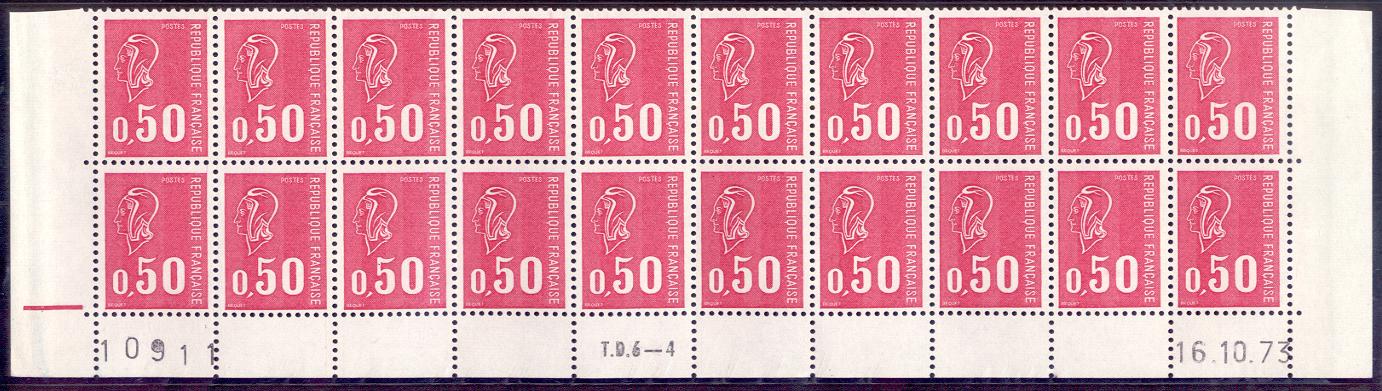

(n° 10911)
(n° 10912)
(n° 10913)
(//)

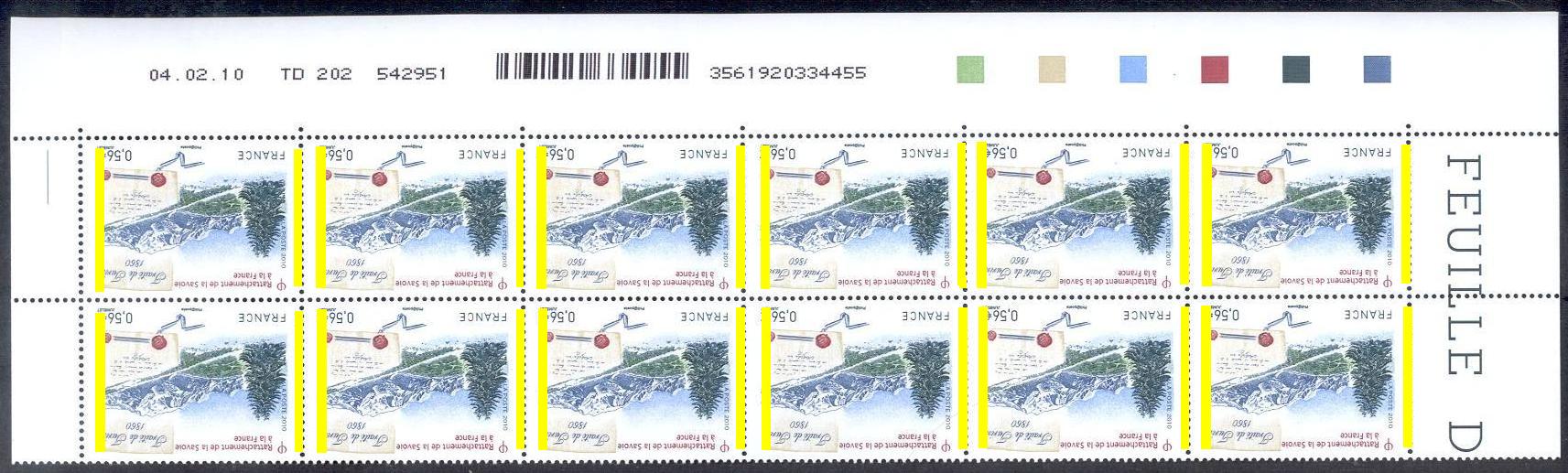

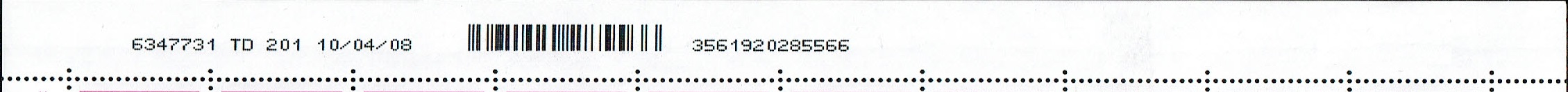

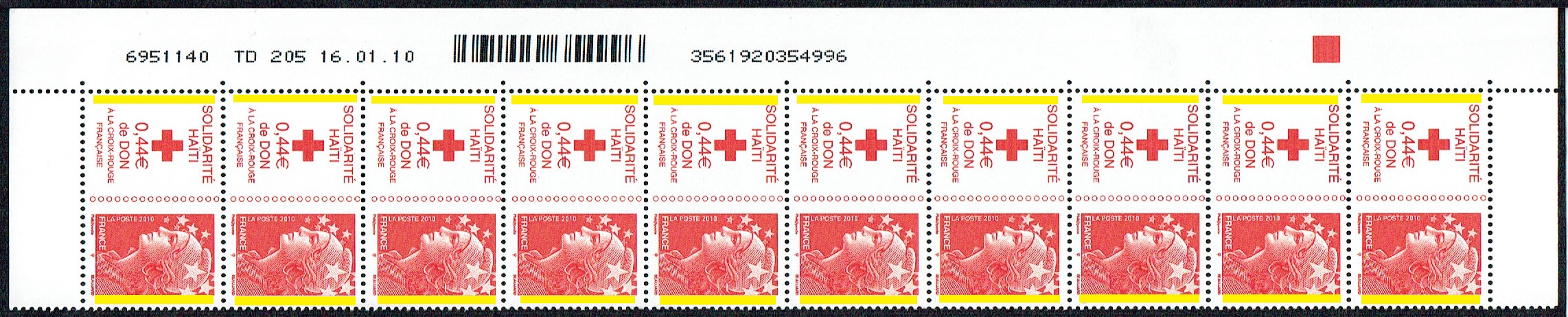

2.3.2.2.1. Indicateurs de service sur les feuilles de 100 timbres d’usage courant jusqu'en juillet 2005

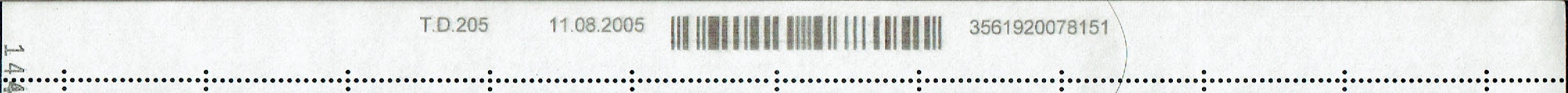

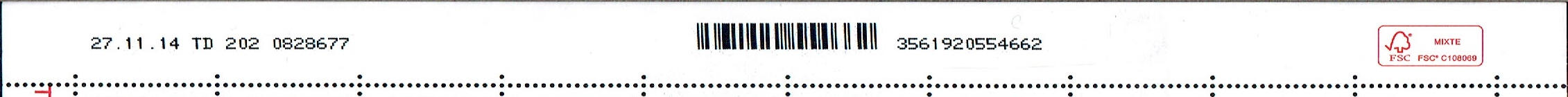

Plusieurs indicateurs de service imprimés en typographie permettent d'identifier les tirages.

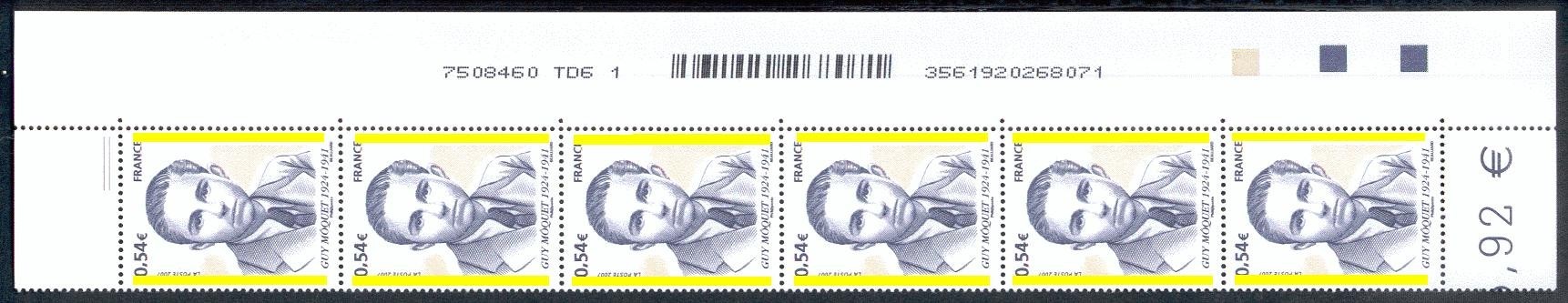

Cette identification peut être effectuée le plus souvent, sur les presses Taille-Douce via les indicateurs de service suivants imprimés sur la marge inférieure:
- la date
- le numéro de feuille
- le numéro de presseEn cas de tirages sur plusieurs presses le même jour, des marques gravées (Repère Electronique et " 2 traits ") de la couleur du timbre imprimé permettent de déterminer la virole avec précision.

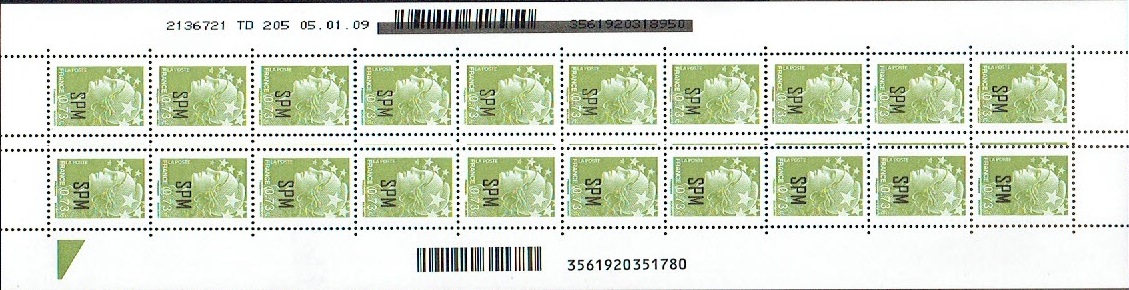

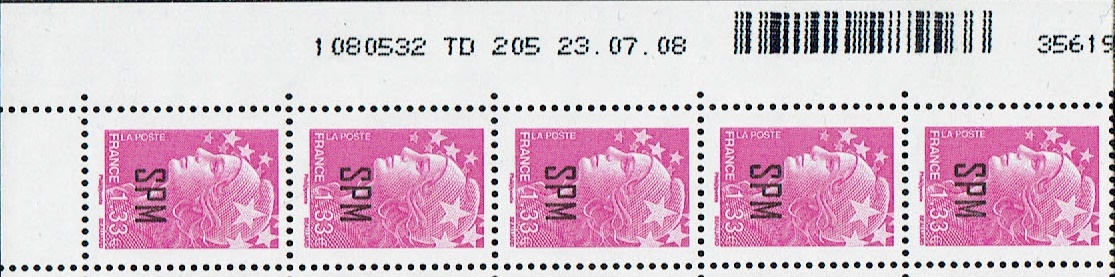

En cas de surcharge typographique (ex : timbres de SP&M et Mayotte,..), une autre marque peut être constatée, le carré noir.
2.3.2.2.1.1.
La date

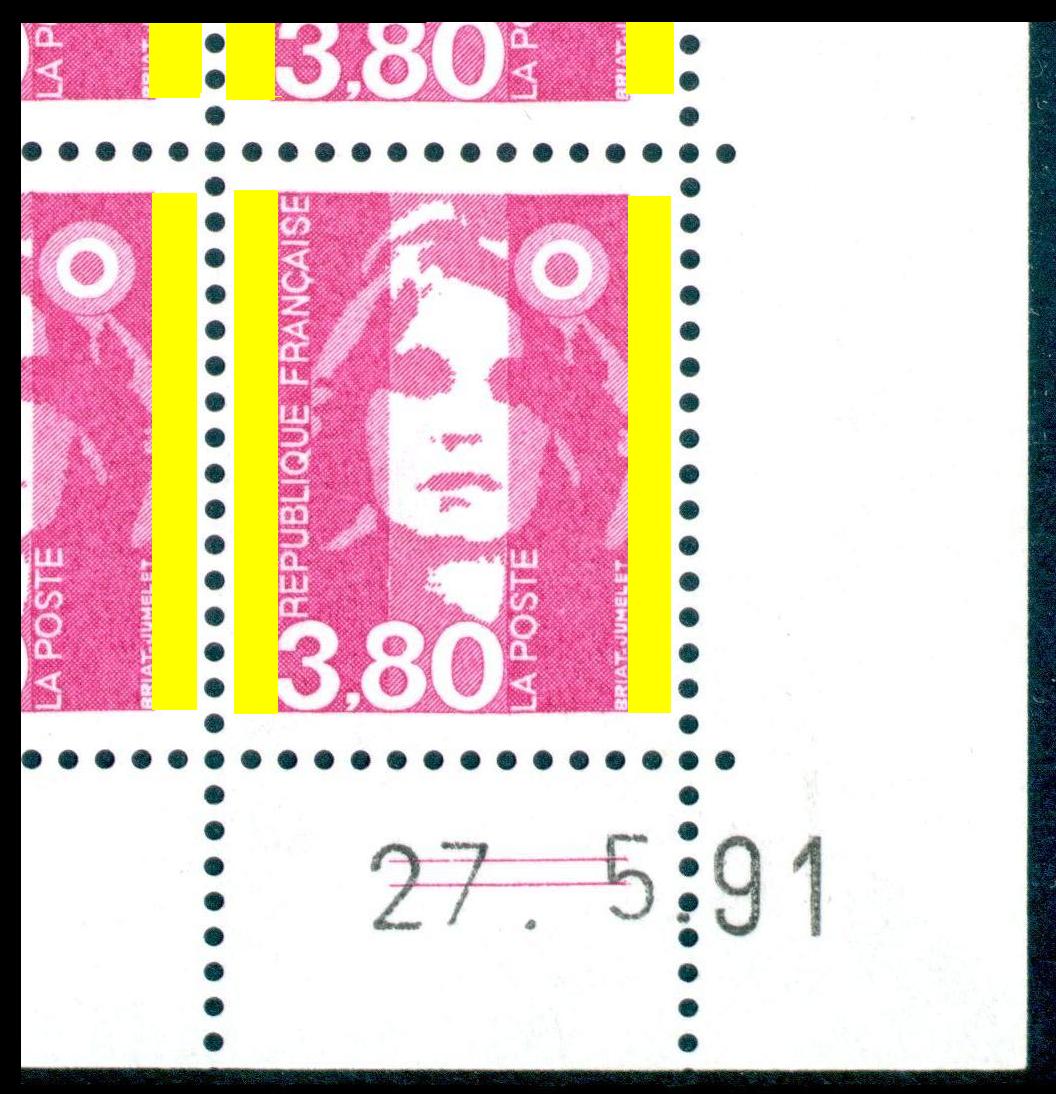

La date est positionnée à droite sous le timbre n° 100 et est composé du jour, du mois et de l'année (JJ.MM.AA).
2.3.2.2.1.2. Le numéro de feuille
Le numéro de feuille est imprimé à gauche. Les presses TD6 impriment les feuilles du bas vers le haut.
Fin 1996 de nouveaux appareils imprimant les dates et les numéros de feuille ont été mis en service. La mise en place a été progressive en fonction des presses.
La première presse équipée des nouveaux numéroteurs imprimant sept chiffres au lieu de cinq est la presse TD6-5 lors du tirage 9e tirage du 31.12.96 au 07.01.97 du 3.50FF vert-jaune « Marianne du Bicentenaire ».

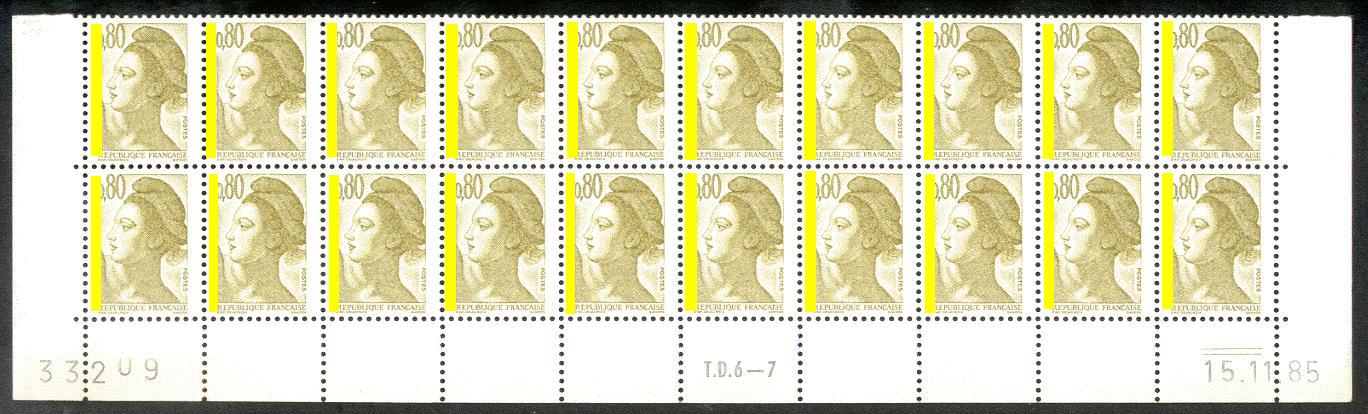

(Numérateur avec 5 chiffres - Feuille B avec 2 "=")

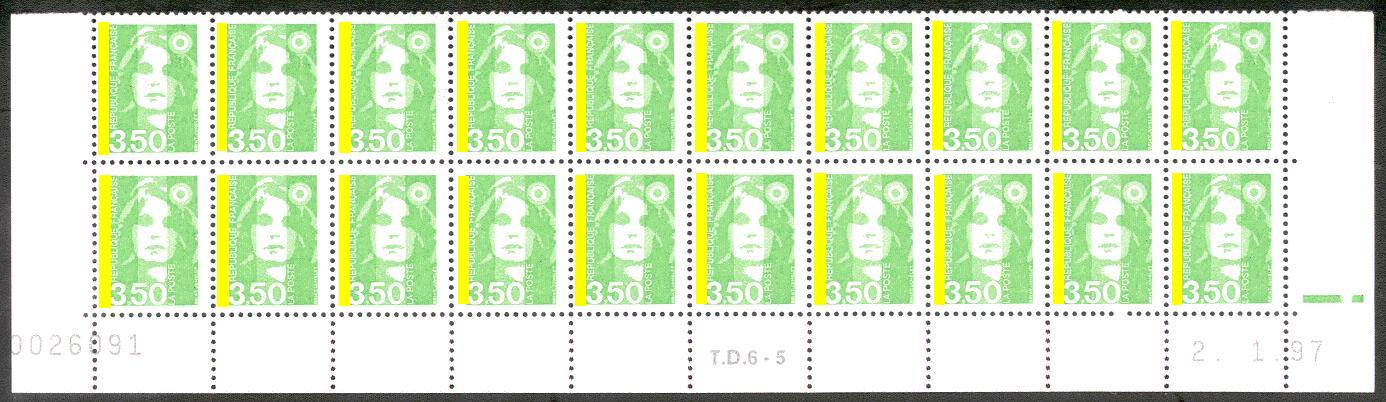

(Numérateur avec 7 chiffres - Feuille A avec RE)
(Tirage
du 02.01.97)
(9e tirage du 31.12.96 au 07.01.97)
2.3.2.2.1.3.
Le numéro de presse

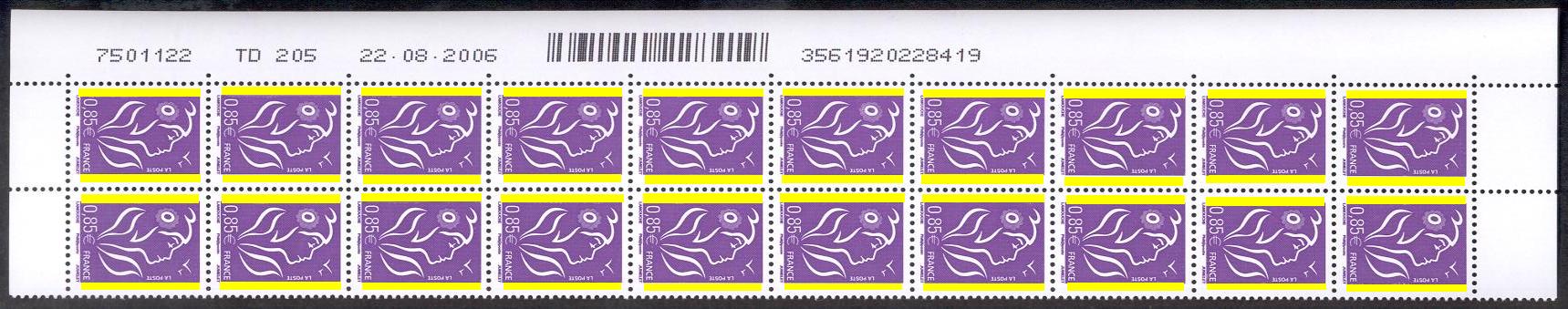

Le numéro de presse est imprimé sous le timbre n° 96.
Il est composé de deux composantes:
- le type de presse
- le numéro de la presseFin 1990, l'ITVF a remplacé progressivement sur les presses TD6 les indicatifs de presse métalliques par des éléments en dicryl.
Le tirage du 12.12.90 du 2.30FF rouge « Marianne du Bicentenaire » imprimé sur la presse TD6-6 (17e tirage) est le premier tirage avec le nouveau type de numéro de presse.
- | Type
I | Type
II (Après 1990) |
Numéro
de presse |  |  |
2.3.2.2.2. Indicateurs de service sur les feuilles de 100 timbres d’usage courant à partir de juillet 2005
2.3.2.2.2.1. Période transitoire de 2005 à 2006
A partir du mois de Juillet 2005, l'ITVF a commencé à imprimer progressivement les indicateurs de service sur la marge gauche en généralisation l'impression des codes-bandes.
De plus la dénomination des presses change:
- TD205 pour le TD6-5
- TD207 pour le TD6-7Les inscriptions de service, imprimées avec une imprimante jet d'encre verticalement dans la marge gauche, sont gérées par un petit logiciel informatique déplaçable et modifiable par l'opérateur pour le positionnement par rapport au bas de la feuille.

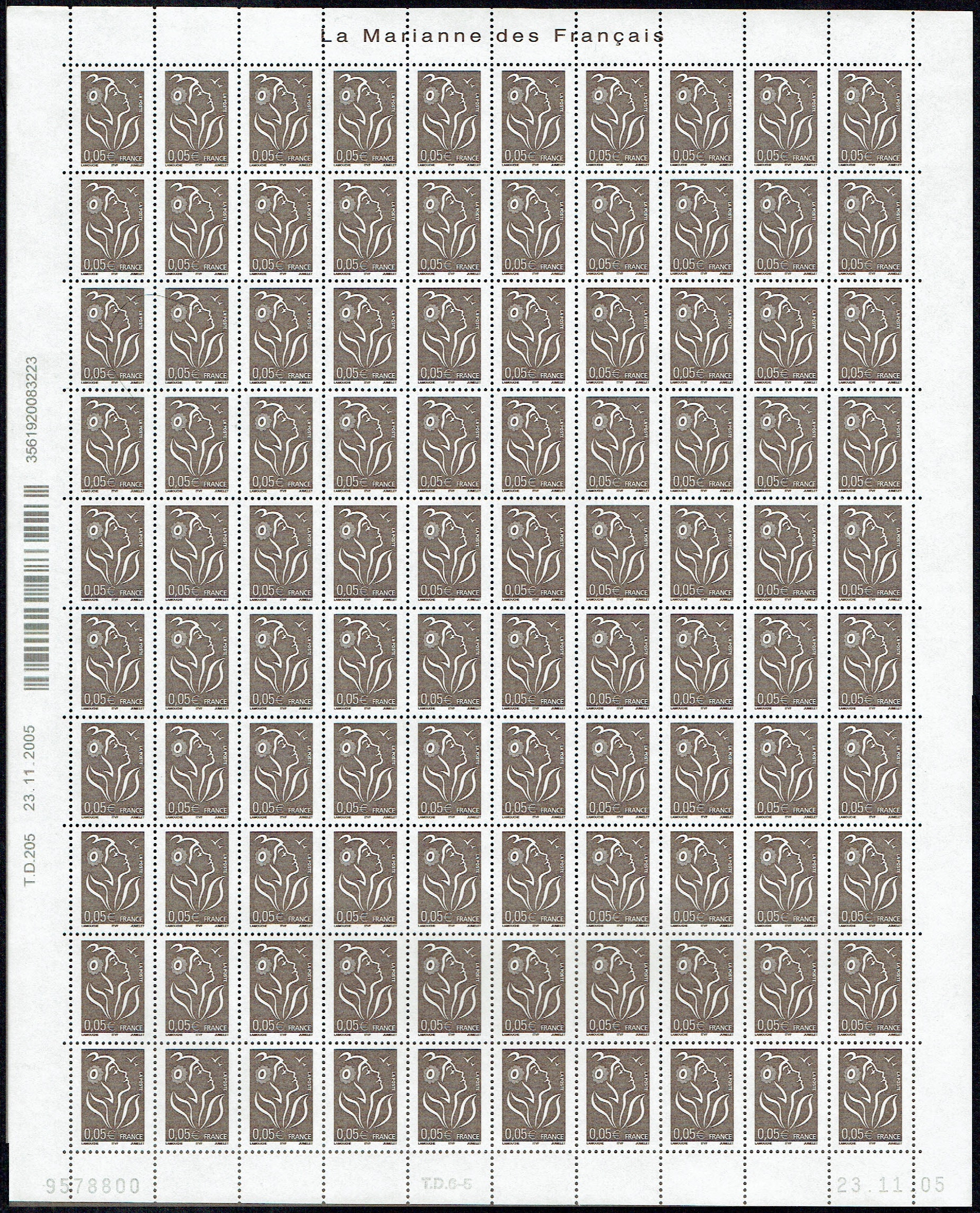

Une période transitoire a été observée avec l'impression simultanée des deux modes d'impression:
- impression typographique sur la marge inférieure
- impression avec jet d'encre sur la marge gauche.Le numéro de feuille est imprimé uniquement sur la marge inférieure.
Sont concernés uniquement des tirages de la « Marianne des Français - ITVF » :
- presse TD207
TVP vert pour le tirage du 15.11.05 au 24.11.05
TVP rouge pour le tirage du 01.12.05 au 06.12.05
- presse TD205
Tirages du 08.07.05 au 25.01.06 sur les valeurs suivantes: 0.01€ jaune, 0.05€ brun-foncé, 0.10€ violet, TVP vert, TVP rouge, 0.55€ bleu, 0.64€ vert-olive, 0.75€ bleu-ciel, 0.82€ lilas-brun, 0.90€ bleu-foncé, 1.00€ orange, 1.22€ lilas et 1.98€ brun-foncé.
Le dernier tirage avec la double impression des inscriptions de service, en date du 25.01.06, a été effectué sur la valeur 0.90€ bleu-foncé « Marianne des Français » ITVF.
2.3.2.2.2.2. Période à partir de 2006
2.3.2.2.2.2.1. Emissions métropolitaines
Le 0.85€ violet « Marianne des Français - Phil@poste » (tirage du 18.08.06 au 23.08.06) est le premier timbre imprimé sur la presse TD205 avec uniquement les inscriptions de service sur la marge gauche.
La police d'impression des inscriptions de service a été modifiée:
Inscriptions
de service |
Période transitoire de 2005-2006 Type I |
Depuis
Août 2006 Type II |
Numéro
de feuille |
 |
 |
Numéro
de presse |
 |
 |
Date |
  |
 |
Code-barres |
 |
 |
Transcription
numérique |
 |
 |
De juin 2006 à début 2010 les inscriptions de service sont de bas en haut le numéro de feuille, le numéro de la presse, la date, la référence produit (code-barres et transcription numérique)
A partir du 26.01.10 l'ordre est modifié avec de bas en haut, la date, la date, le numéro de la presse, le numéro feuille et la référence produit. L'ensemble des impressions est positionné plus bas pour répondre au nouveau service d'abonnement des coins datés.
Progressivement à partir du 07.01.13 l'espace entre le numéro de feuille et la référence produit est modifié, le code-barres se retrouvant positionné désormais au niveau de la 5e rangée.
de 2013

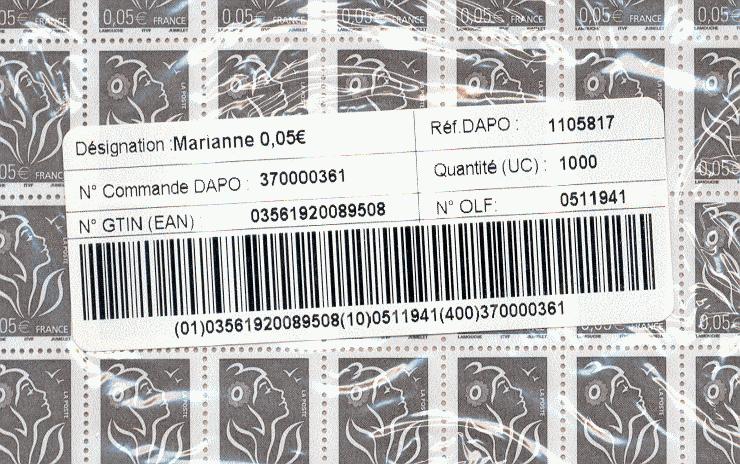

Parallèlement est collée sur les paquets cellophanés de dix feuilles une étiquette comportant :
- les principales mentions permettant d'identifier le paquet (n° de référence, référence article DAPO, nombre de timbres,....)
- un code-barre reprenant le code GTIN, le code OLF et le n° de commande DAPO
Depuis le tirage du 13.03.07 du TVP rouge « Marianne des Français - Phil@poste », il est observé l'impression de deux "traits (=) en dessous du timbre n°91. Le BOBST est toujours positionné à droite du timbre n° 100.
Sur les presses TD202 et TD207, à partir de janvier 2022 une nouvelle police des inscriptions de service, plus petite (2.0 mm), a été mise en place.
Type III
2.3.2.2.2.2.2. Emissions de Saint-Pierre et Miquelon
A partir du tirage du 05.01.09 et le 0.73€ vert-olive « Marianne et l'Europe » surchargé « SPM », sur les timbres « Marianne et l'Europe » imprimés pour Saint-Pierre-et-Miquelon, la référence du produit (code et code-barres) est imprimée sur la marge droite suite à l'installation dans les bureaux de poste de Saint-Pierre et Miquelon de douchettes pour la gestion informatique des produits spécifiques de Saint-Pierre et Miquelon.
Le code-barres et le code référence imprimés sur la marge gauche avec la référence vendue en France métropolitaine et dans D.O.M-T.O.M. sont barrés avec une surimpression noire effectuée en même temps que la surcharge « SPM » en offset.
A partir de 2010 l'annulation de la référence métropolitaine (code et code-barres) est réalisée avec une bande noire plus large recouvrant intégralement le code-barres et la référence produit métropolitaine.
A partir de 2019 et la « Marianne l'Engagée » le nouveau code produit spécique à Saint-Pierre et Miquelon est imprimé sur la marge droite.
2.3.2.2.3. Indicateurs de service sur les timbres grand format
2.3.2.2.3.1.
Timbres grand formats imprimés sur des feuilles gommées avant 2007 sur la presse TD6-1
Avant 2007 les timbres grand format dit « Commémoratifs » sont imprimés sans date d'impression, sauf quelques exceptions. Sont seulement mentionnés le numéro de feuille et le numéro à sept chiffres de la presse en typographie.
La numérotation à sept chiffres étant apparue en 1997, aucun timbre avec une numérotation à cinq chiffres n'a été imprimé avec des bandes phosphorescentes.
(Numérotation à 7 chiffres - Bandes phosphorescentes avec décalage mixte vertical et horizontal)
2.3.2.2.3.2.
Timbres grand formats imprimés sur des feuilles gommées à partir de février 2007 sur la presse TD201
Depuis l'émission du timbre 0.54€ « Valenciennes - Nord » le 05.02.07 réalisée sur la presse TD6-1, renommée TD201, les inscriptions de service (numéro de feuille, numéro de la presse, code-barres et numéro de produit correspondant au code-barres) sont imprimées en jet d'encre sur la marge gauche.
.
La taille et le positionnement des indicateurs de service varient en fonction des émissions.
Lors de l'émission du 0.54€ « Guy Môquet » le 22.10.07, le nom de la presse change, il devient temporairement « TD6 1 ».
Ce changement temporaire de désignation de la presse sera de nouveau observé lors de l'émission du 0.55€ « Louis Braille » le 05.01.09.
Le 04.05.07 la date a été imprimée par erreur lors de l'émission du timbre 1.30€ « Sully Prudhomme » le 17.09.07.
C'est la première date observée sur un timbre grand format imprimé avec des bandes phosphorescentes sur une presse taille-douce.
(Tirage du 04.05.07 au 09.05.07)
A noter l'impression inversée des inscriptions de service par rapport à l'habitude.
2.3.2.2.3.3.
Timbres grand formats imprimés sur des feuilles gommées à partir de janvier 2010 sur la presse TD201

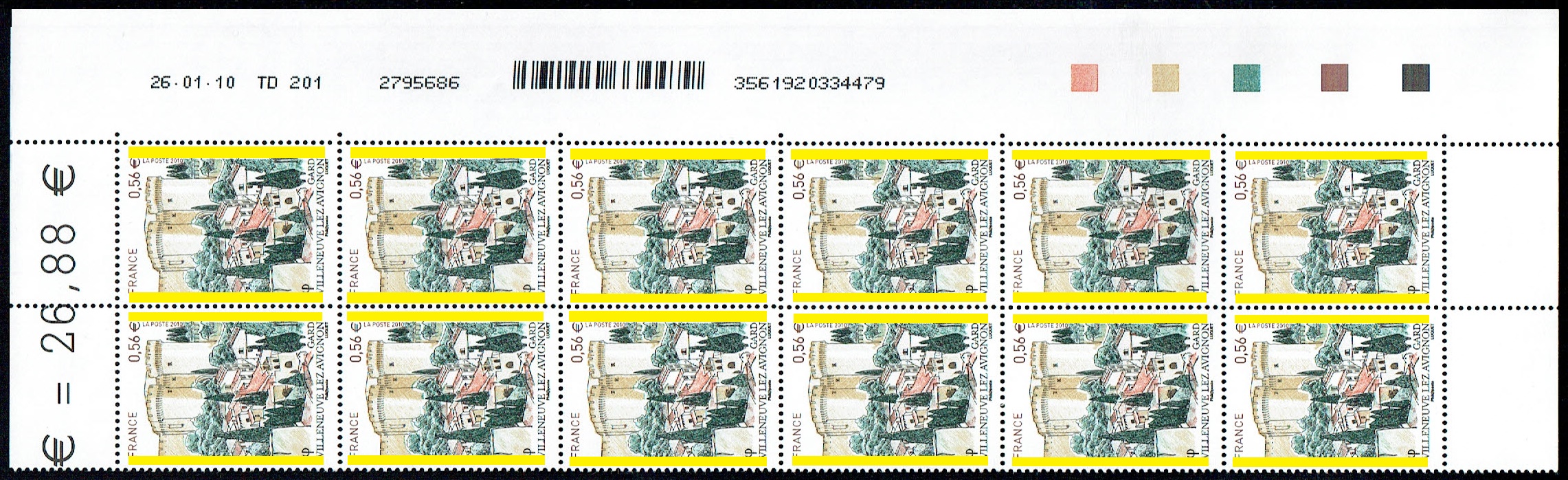

A partir du 21.01.10 et le premier tirage du 0.56€ « Villeneuve les Avignon » la date d'impression est systématiquement présente.
(Feuille gommée de 48 timbres)
(Tirage du 21.01.10 au 28.01.10)
(Feuille autoadhésive de 48 timbres)
(Tirage unique du 01.02.10)
2.3.2.2.3.4. Timbres grand format imprimés sur la presse TD6-5/TD205

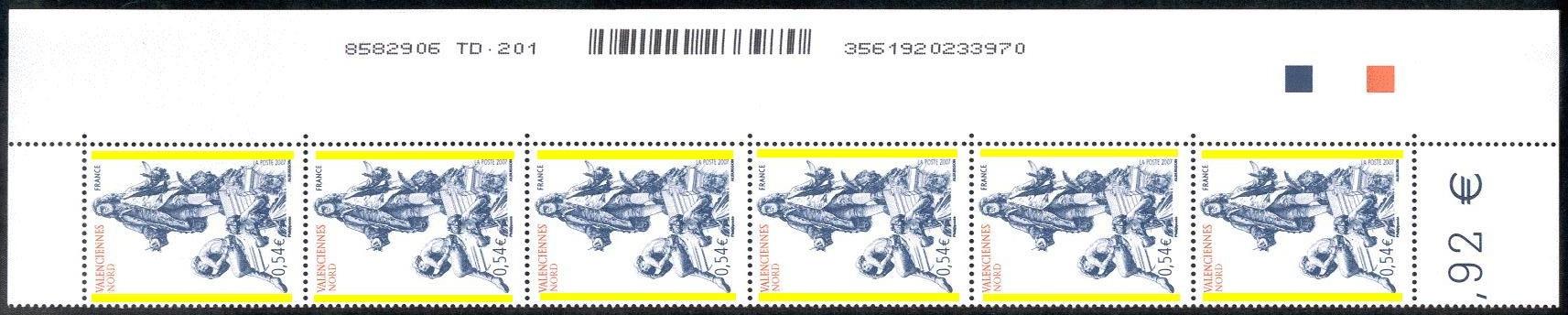

La presse TD6-1 (TD201) a été systématiquement utilisée au début pour l'impression des timbres grand format avec des bandes phosphorescentes à l'exception des émissions suivantes réalisées sur la presse TD6-5/TD205:
- TVP rouge « Marianne du 14 Juillet RF - Fond Mondial de lutte contre le Sida, la Tuberculose et le Paludisme » (tirage du 03.02.04 au 11.02.04)
- TVP rouge « Marianne des Français ITVF - - Solidarité Asie » (tirage du 07.01.05 au 10.01.05)
- TVP rouge « Marianne et l'Europe - Solidarité Haïti » mise en vente le 20.01.10 sur un support gommé (tirage du 15.01.10 au 19.01.10) et autoadhésif (tirage du 19.01.01).
Cette presse est très peu utilisée pour l'impression de timbres grand format, elle imprimera deux autres timbres:

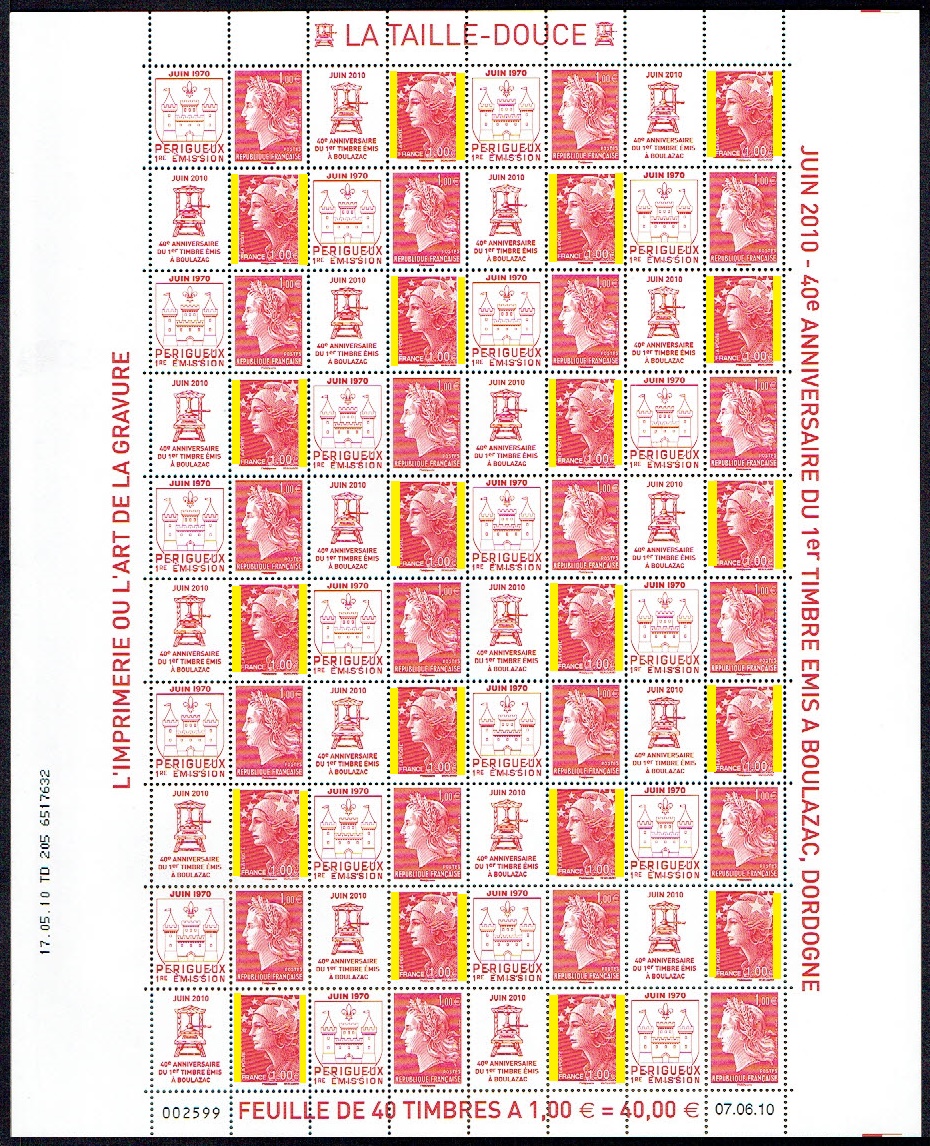

- la feuille commémorant le « Juin 2010 - 40e anniversaire du 1er timbre émis à Boulazac, Dordogne » du 17.05.10. Seul le timbre 1.00€ rouge « Marianne et l'Europe » est imprimé avec des bandes phosphorescntes.
- le timbre 1.25€ « Jouffroy d'Abbans - Bicentenaire de la navigation à vapeur » en 2016, seul timbre ne reprenant pas l'effigie d'une Marianne.
2.3.2.2.3.5. Timbres grand format imprimés sur la presse TD202
Depuis le 0.56€ « Rattachement de la Savoie à la France - Traité de Turin 1860 » imprimé le 29.01.10, la presse TD202 est également utilisée.
Les inscriptions de service sont positionnées au même endroit que sur la presse TD201.
(Feuille gommée de 48 timbres)
(Tirage du 29.01.10 au 05.02.10)
(Feuille autoadhésive de 48 timbres)
(Tirage du 31.01.10)
2.3.2.2.3.6. Timbres grand format imprimés sur la presse TD203
La presse TD203 est très peu utilisée pour l'impression de timbres grand format.

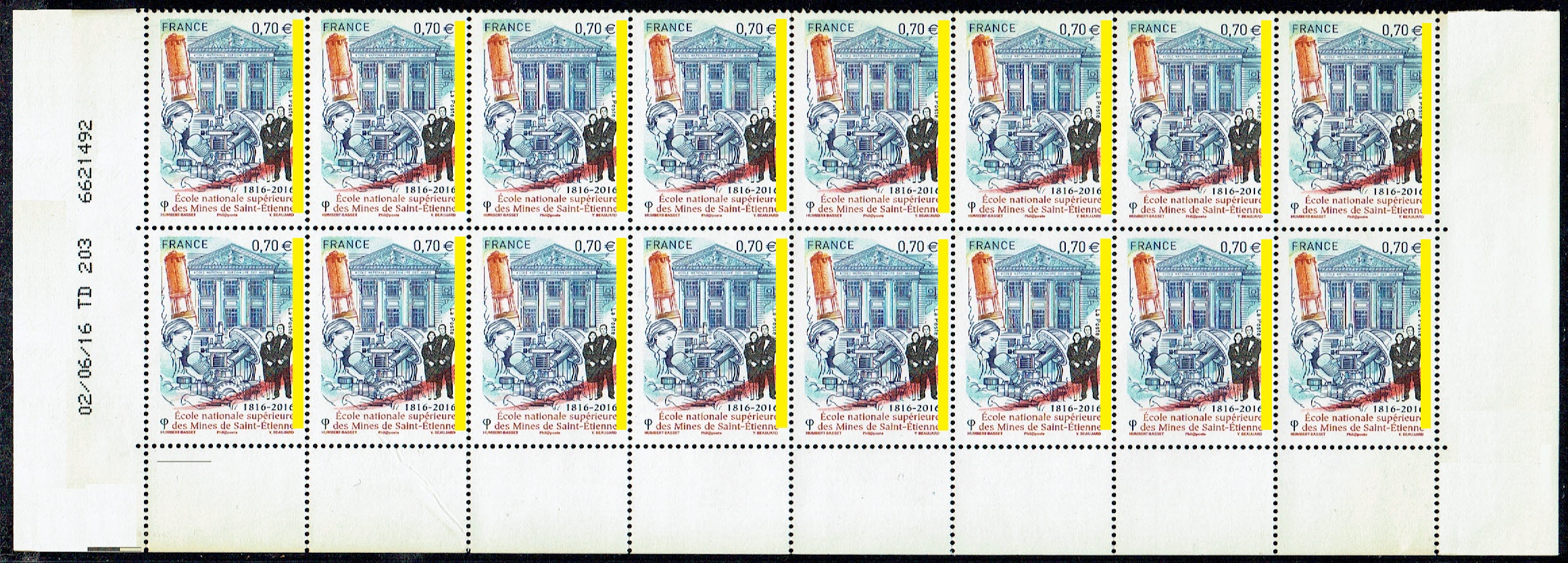

A ce jour une seule émission, seul le 0.70€ « Ecole Supérieure des Mines de Saint-Etienne - 1816-2016 », a été imprimée sur cette presse avec des bandes phosphorescentes le 02.06.16.
(Feuille gommée de 48 timbres)
(Tirage des 02-03.06.16)
2.3.2.2.3.7. Timbres grand format imprimés sur en mini-feuille
Depuis le 0.97€ « Rodemack - Moselle », imprimé le 10.06.20 sur la presse TD201, le positionnement et l'impression des inscriptions ont évolué. Seuls la date, le numéro de la presse et le numéro de feuille restent imprimés avec une imprimante jet d'encre.
Chaque tour de cylindre imprime six mini-feuilles.
2.3.2.2.4. Inscriptions sur les marges inférieure et supérieure des feuilles de 100 timbres d'usage courant
Après avoir été non imprimées pendant longtemps les marges ont depuis quelques des inscriptions imprimées.

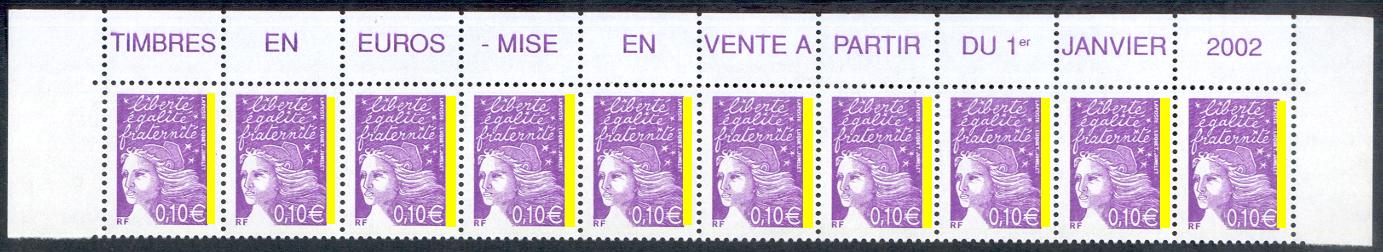

Lors du passage à l'Euro un texte a été imprimé sur la marge supérieure.
(TIMBRES / EN / EUROS / - MISE / EN /VENTE A / PARTIR / DU 1er / JANVIER / 2002)
Comme pour les TVP au tarif LETTRE un texte explicatif est imprimé sur les feuilles des TVP vert au tarif ECOPLI.

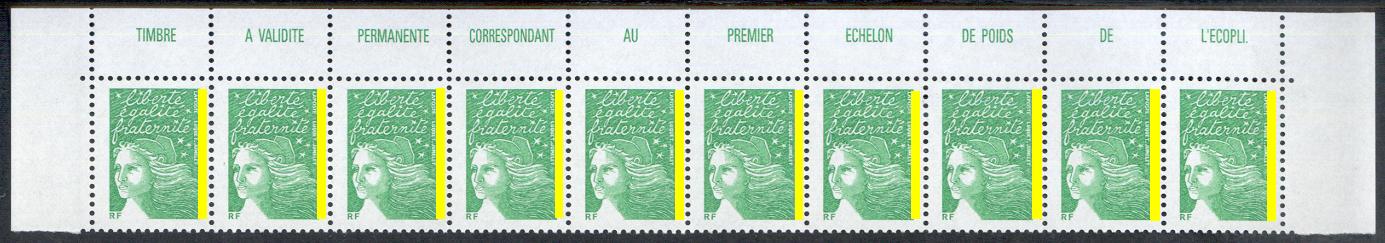

Le 5e tirage du TVP vert « Marianne du 14 Juillet - RF » imprimé sur la presse TD6-5 est le premier concerné sur une presse TD6.
(TIMBRE / A VALIDITE / PERMANENTE / CORRESPONDANT / AU / PREMIER
/ ECHELON / DE POIDS / DE / L'ECOPLI)
A partir de la « Marianne des Français » le nom de la Marianne est imprimé sur la marge supérieure. Le texte expliquant l'usage des TVP est donc déplacé sur la marge inférieure.
Le tirage du 06.02.08 du TVP bleu « Marianne des Français » sur la presse TD205 inaugure un nouveau texte avec l'explication de l'usage international (zone 1).
A partir du tarif du 01.07.11 et la généralisation des timbres à validité permanente les textes imprimés sur la marge inférieure sont:
Tarifs France Métropolitaine (et D.O.M-T.O.M)
Tarifs |
Inscription
sur la marge inférieure |
ECOPLI
20g |
 |
LETTRE
20g |
 |
LETTRE
50g |
 |
LETTRE 100g |
 |
LETTRE 250g |
 |
Tarifs internationaux
Tarifs |
Inscription
sur la marge inférieure |
U.E.
et Suisse 20g |
 |
MONDE
20g |
 |
A partir du 01.10.11 avec l'apparition de la Lettre Verte de nouveaux textes spécifiques sont observables.
Tarifs |
Inscription
sur la marge inférieure |
LETTRE
VERTE 20g |
 |
LETTRE
VERTE 50g |
 |
LETTRE VERTE 100g |
 |
LETTRE VERTE 250g |
 |
Par la suite le texte a évolué en fonction des nouveaux tarifs et des émissions.
2.3.2.3. Impression de cartes postales

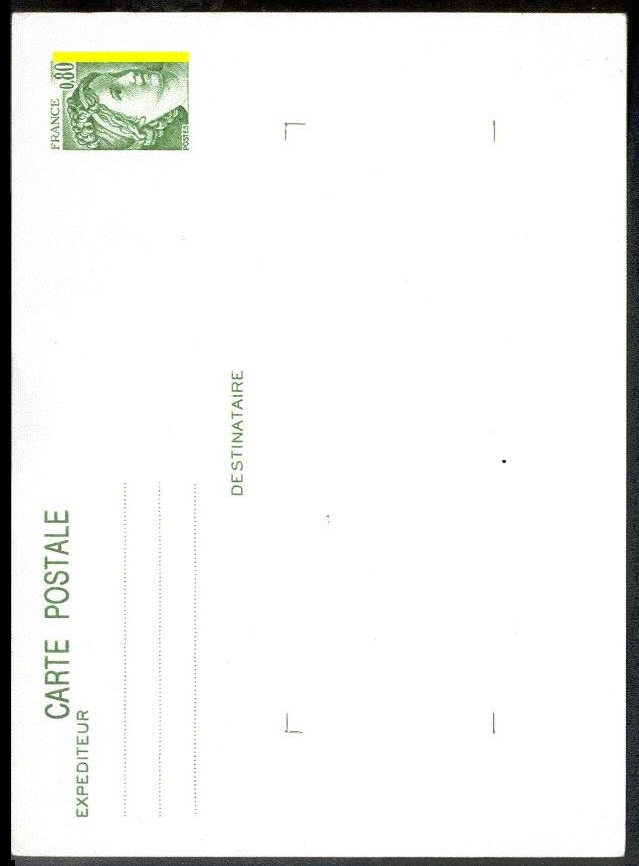

Des cartes postales « Sabine de Gandon » et « Liberté de Gandon » ont été imprimées sur des presses TD6.
Un tour de virole imprime douze cartes postales en deux nappes de six cartes. Les bandes phosphorescentes sont imprimées horizontalement.
La première carte postale imprimée en taille-douce est la carte postale 0.80FF vert « Sabine de Gandon » avec une bande phosphorescente à droite au type D « couché ».
2.3.2.4. Impression de bobines sans fin pour la confection de carnets gommés
2.3.2.4.1. Timbres d'usage courant issus de carnets gommés fermés de 5, 10 et 20 timbres
Chaque tour de cylindre imprime 330 timbres en deux blocs de cinq colonnes (33 rangées de 10 timbres avec une marge centrale).
Sur le bord de feuille droit et la marge centrale sont imprimées les inscriptions de service, numéro comptable et date tous les dix carnets.
Le RE est imprimé sur la marge centrale tous les 33 carnets.
2.3.2.4.2. Timbres d'usage courant issus de carnets gommés de distributeur STEINER
Les carnets gommés de distributeur STEINER sont réalisés avec une bande sans fin. Le RE imprimé sur la marge centrale est coupé en deux.
2.3.2.4.3. Timbres d'usage courant issus de carnets gommés ouverts
La Presse TD6-4 a été utilisée pour l’impression des carnets gommés ouverts:
- 2,20FF rouge « Liberté de Gandon » - Tirages du 23.04.86 au 17.07.89
- 2,30FF rouge « Marianne du Bicentenaire » - Tirages du 20.11.89 au 06.11.90
L'utilisation de la presse TD6-4 a été rendue possible par le montage d'un groupe perforateur cylindrique, le perforateur classique au peigne ne pouvant pas faire les timbres non-dentelés en haut ou en bas.
Chaque tour de cylindre imprime trois feuilles de 100 timbres séparés par une marge centrale. Entre chaque feuille bi-bloc de 100 timbres un intervalle de la hauteur d'un timbre permet d'imprimer les indicateurs de service (RE et traits). Les numéros de feuille, de presse et la date sont imprimés sur la marge centrale et la marge de droite.
2.3.2.5. Impression de bobines sans fin pour la confection de roulettes
Chaque tour de cylindre d’impression donne 33 figurines en hauteurs et de 10 en largeur (soit 330 timbres).
Pour la confection des roulettes les bobines sont montées sur une machine qui la découpe en dix bandelettes longitudinales avec des couteaux circulaires.
(Source : Documentation ITVF)
Les marques étant imprimées sur les parties "chutées", seule une variété de découpe permet d'en observer.
Le RE est positionné tous les 33 timbres. Le positionnement et le nombre varie en fonction des époques et semble suivre celui des feuilles.Il a été observé deux traits verticaux depuis le 1.60FF rouge « Liberté de Gandon ». Il n'est pas connu la date exacte de leur apparition.
La date est toujours à gauche tous les dix timbres. Le numéro de feuille est en décalé tous les cinq timbres.
Le positionnement de ces indicateurs de service varie à chaque tour de cylindre.
2.3.2.6. Impression de bobines sans fin pour les carnets autoadhésifs
2.3.2.6.1. Carnets autoadhésifs de distributeur STEINER
Sur le premier carnet autoadhésif de distributeur STEINER vendu à 20FF, imprimé en Juillet 93, les inscriptions de service sont à gauche.
Le feuillet supérieur est constitué de cinq TVP rouge « Marianne du Bicentenaire » et le feuillet inférieur de quatre TVP rouge « Marianne du Bicentenaire » et d'un 0.70FF brun foncé « Marianne du Bicentenaire ».
A partir de Septembre 93 les feuillets sont inversés pour montrer le timbre complémentaire et les inscriptions de service sont positionnées à droite.
(9 tirages du 08.07.93 au 08.01.96)Sont également visibles les repères de découpe et le RE qui est plus long que ces premiers.
2.3.2.6.2. Carnets autoadhésifs de distributeur SAGEM
La presse TD6-7 imprime avec un cylindre de deux carnets en largeur et de quinze carnets en hauteur (soit 30 carnets = 300 timbres).

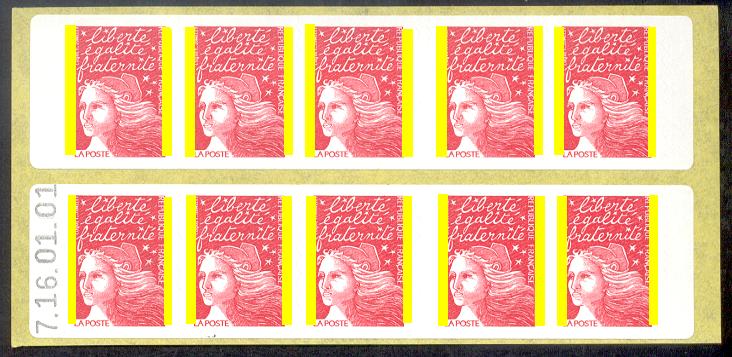

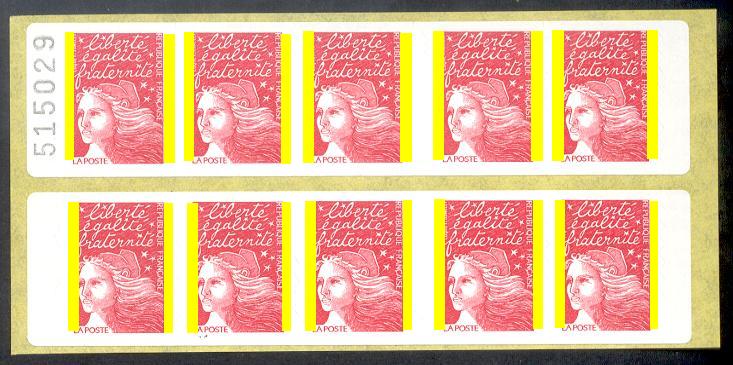

Sur les carnets de distributeur SAGEM nous pouvons observer:
- le numéro de feuille
- la date et le numéro de presse

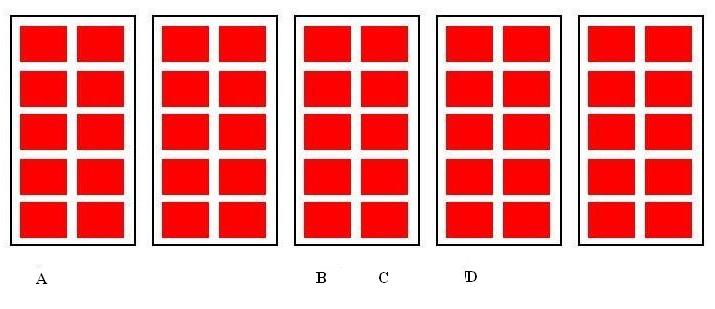

Positionnement des inscriptions de service sur les carnets autoadhésifs SAGEM dans une bande de 10 carnets:
La position des inscriptions de service et leur impression ont évolué dans le temps.
Le premier carnet autoadhésif de distributeur SAGEM avait les inscriptions de service sur la marge droite. Tous les autres carnets jusqu'en janvier 2007 ont eu les inscriptions à gauche.
Depuis début Mars 2008, les inscriptions de service sont de nouveau dans la marge droite des carnets.
Positionnement |
Carnet
TVP rouge « Marianne du Bicentenaire » |
Autres
carnets |
A |
 |
 |
B |
 |
- |
C |
- |
 |
D |
 |
- |

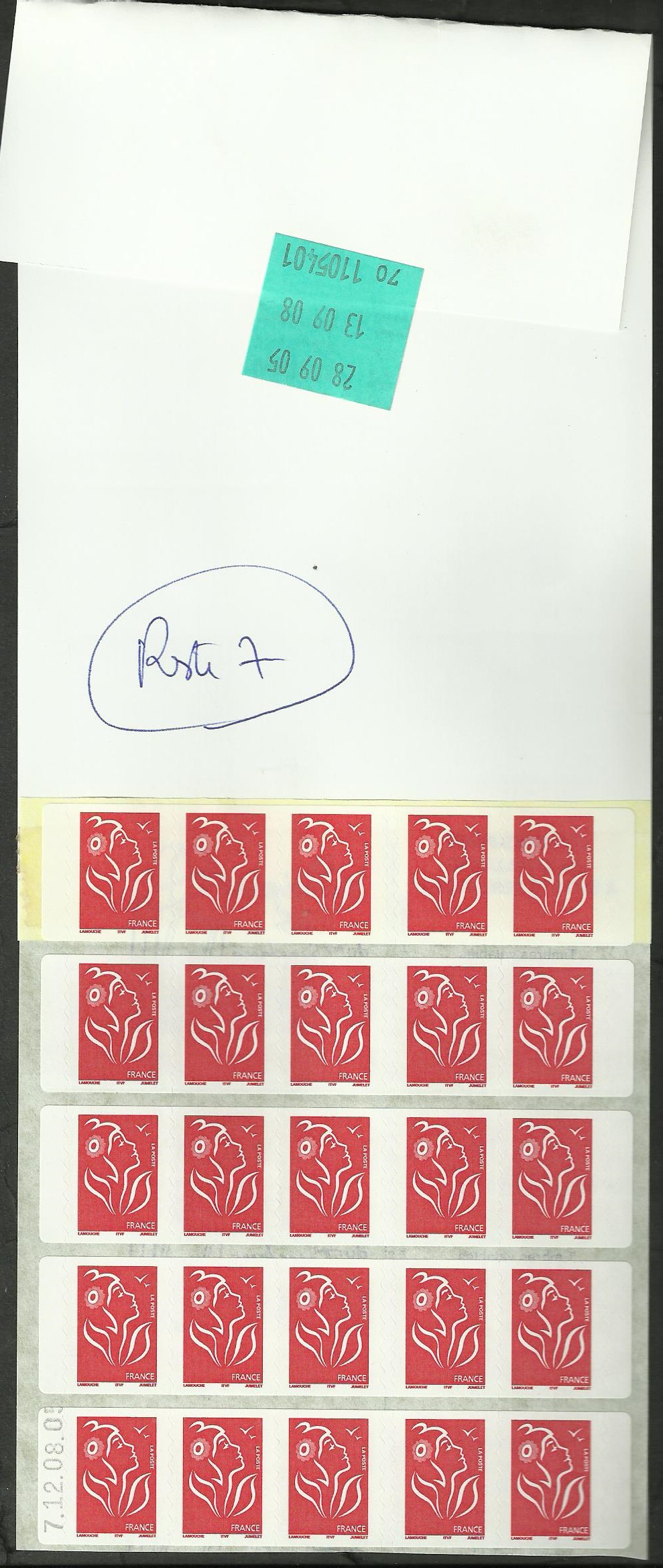

(Début de bobine de carnets de distributeur SAGEM)Sur les carnets de distributeur SAGEM « Marianne et la Jeunesse » peuvent être observés un carré et un trait bleu sur la couverture.

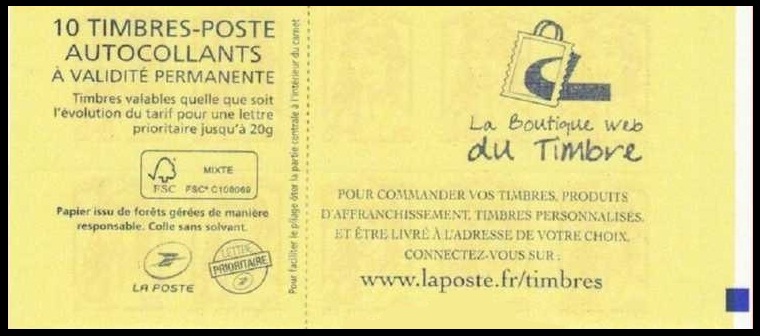

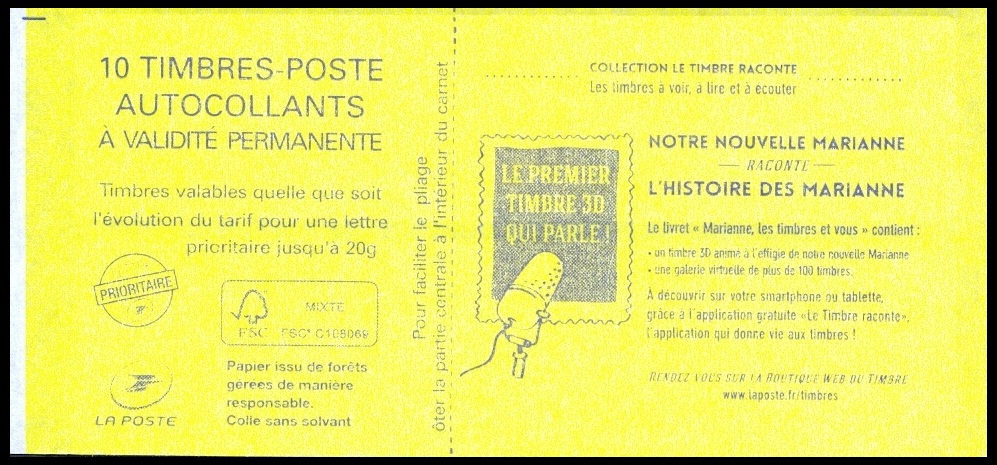

(Source : SO.CO.CO.DA.MI.)Ce premier est complété par un carré (vert ou rouge) imprimé dans la marge centrale de la bobine qui est par la suite chuté lors de l’échenillage.
(Source : SO.CO.CO.DA.MI.)
La correspondance, et le parfait alignement (horizontal) de ces carrés visibles par transparence du papier lors de son défilement, garantissent une concordante parfaite (en hauteur) entre les impressions des timbres et du texte de couverture.
2.3.2.6.3. Carnets autoadhésifs de distributeur DAB
Chaque tour de virole imprime trois feuilles de six carnets de vingt timbres (soit 360 timbres).
Sur les carnets autoadhésifs de distributeur DAB peuvent être observés :
- le numéro de la presse ainsi que la date
- le BOBST à partir de la « Marianne du 14 Juillet »
(Carnet DAB « La timbre, un plaisir qui se communique »)
2.3.2.6.3. Carnets autoadhésifs de guichet
Depuis juin 2019 la presse TD6-7 imprime des carnets de guichet. Le RE a été remplacé par « l’hirondelle ».

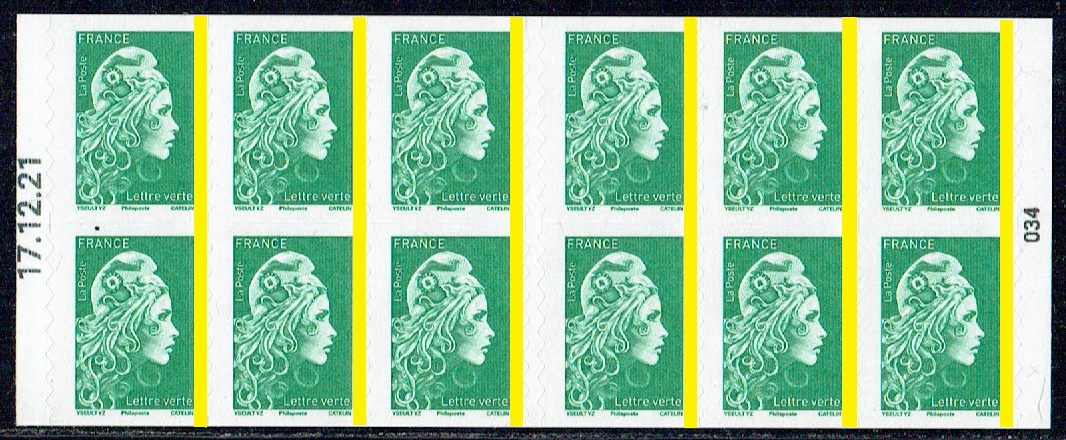

A partir du 17.12. 2021 une nouvelle police sur les inscriptions de service est observée et TD6-7 est remplacé par TD207.
(10e tirage carnet Lettre Verte « Marianne l'Engagée - Philaposte » - couv. « Découvrez nos 23 abonnements »)
(Premier carnet avec la nouvelle inscription TD207)
- |
Type
I (Avant décembre 2021) |
Type
II (Après décembre 2021) |
Numéro
de presse |
 |
 |
Date du carnet |
 |
 |
Numéro
de carnet |
 |
 |
