PARTIE II - LA REALISATION DES TIMBRES-POSTE
2.3. Différentes presses utilisées depuis 1970
2.3.4. La presse Rotative Grand Rendement n°2 (RGR-2)


2.3.4.1. Impression de feuilles de 100 timbres avec interpanneau

La presse RGR-2, avant d’être affectée à plein temps à l’impression des carnets autocollants, a été utilisées pour l’impression des timbres d'usage courant de feuille « Liberté de Gandon » et « Marianne du Bicentenaire » suivants :

- « Liberté de Gandon »: 1.90FF vert, 2.00FF vert, 2.20FF rouge, A vert, B vert, C vert et C rouge
- « Marianne du Bicentenaire » : 2.10FF vert et 2.30FF rouge


(Presse RGR-2 mise en service en Janvier 1986)
(Source : Documentation ITVF)

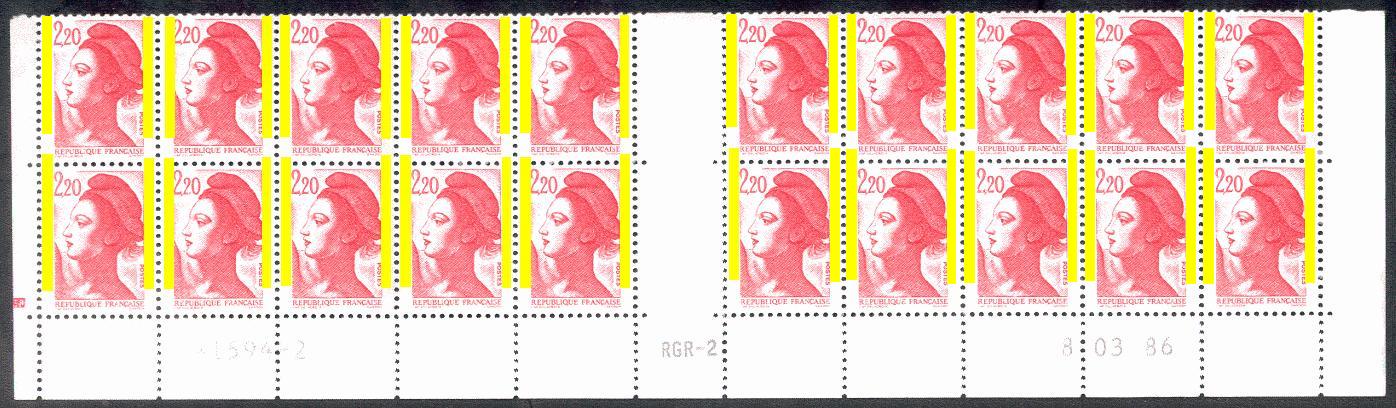

Le premier tirage en feuille de 100 timbres sur la presse RGR-2 a été effectué le 18.03.86 (journée unique) lors du 28e tirage du 2.20FF rouge « Liberté de Gandon ».

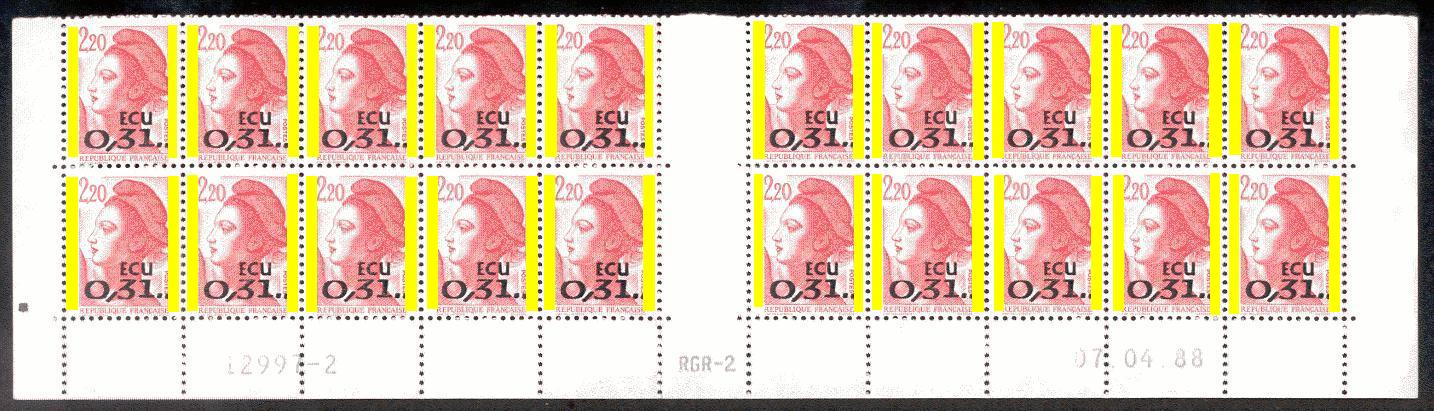

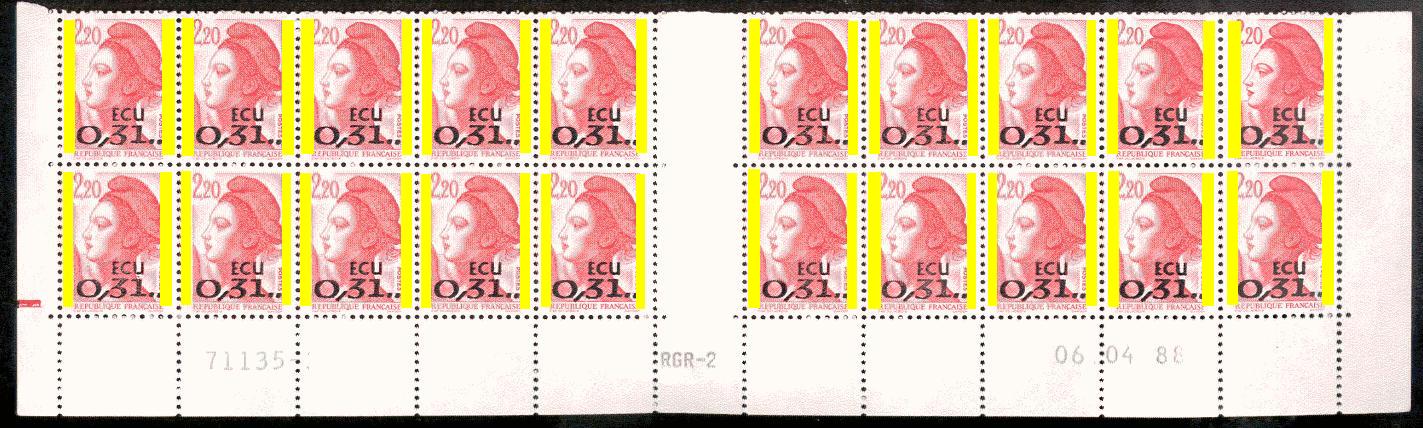

Le 60e tirage du 2.20FF « Liberté de Gandon » du 06.04.88 au 15.04.88 a été imprimé avec une surcharge « 0.31 ECU ». Cette surcharge imprimée en typographie a été réalisée sur la presse RGR-2. Le développement du cylindre de surcharge fait la moitié de celui du cylindre d'impression. Le carré noir servant de repère pour le centrage se retrouve donc toutes les 2 feuilles.
Nous pouvons donc rencontrer 4 configurations différentes:
- RE rouge seul
- Carré noir seul
- RE rouge et carré noir superposés
- sans repères




(RE rouge et carré noir)


(Carré noir seul)


Les premiers tirages de la « Liberté de Gandon » effectués sur la presse RGR-2 n'ont pas de barres phosphorescentes sur les marges blanches.

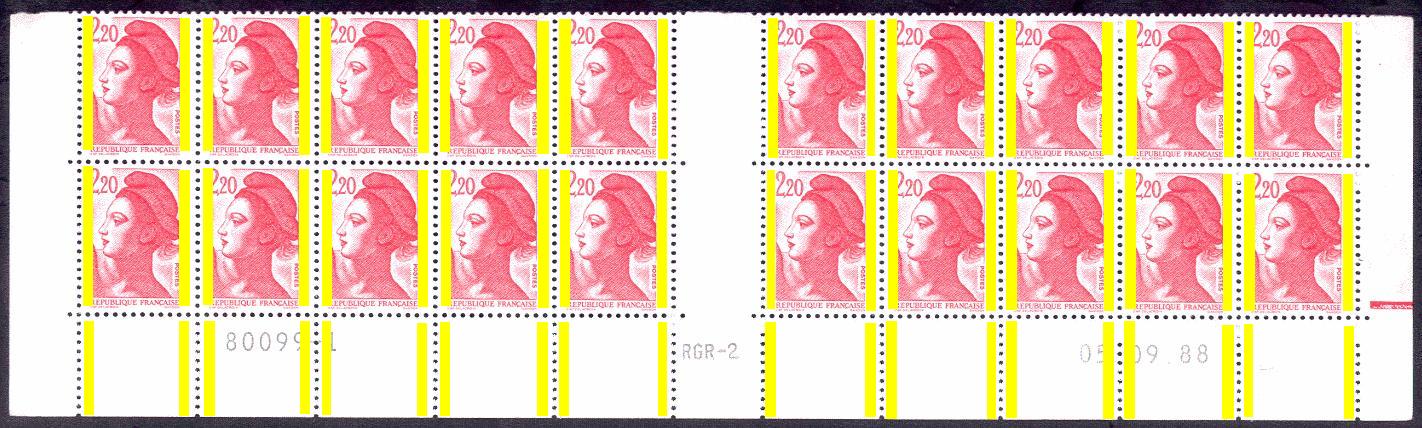

Les barres phosphorescentes sur la marge blanche inférieure apparaissent lors de la second partie du 63e tirage du 2.20FF rouge « Liberté de Gandon » (22.08.88 au 08.09.88)


(63e tirage du 2.20FF rouge « Liberté de Gandon » du 22.08.88 au 08.09.88)

Sur les tirages des 2.10FF vert et 2.30FF rouge « Marianne de Bicentenaire » plusieurs configurations sont observables en fonction des périodes:
- barres phosphorescentes sur la marge inférieure jusqu'au 26.03.90 (7e tirage du 2.10FF vert rouge « Marianne de Bicentenaire » du 13.03.90 au 14.05.90)

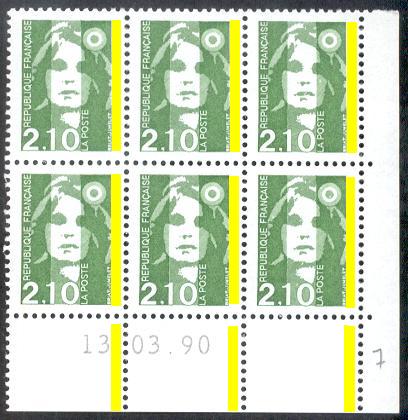

(Premier jour du 7e tirage du 2.10FF vert « Marianne de Bicentenaire » du 13.03.90 au 14.05.90)

- barres phosphorescentes sur la marge inférieure uniquement sur les feuilles paires le 27.03.90 (7e tirage du 2.10FF vert « Marianne de Bicentenaire » du 13.03.90 au 14.05.90)
- sans barre phosphorescente sur la marge inférieure à partie du 28.03.90 (7e tirage du 2.10FF vert « Marianne de Bicentenaire » du 13.03.90 au 14.05.90)

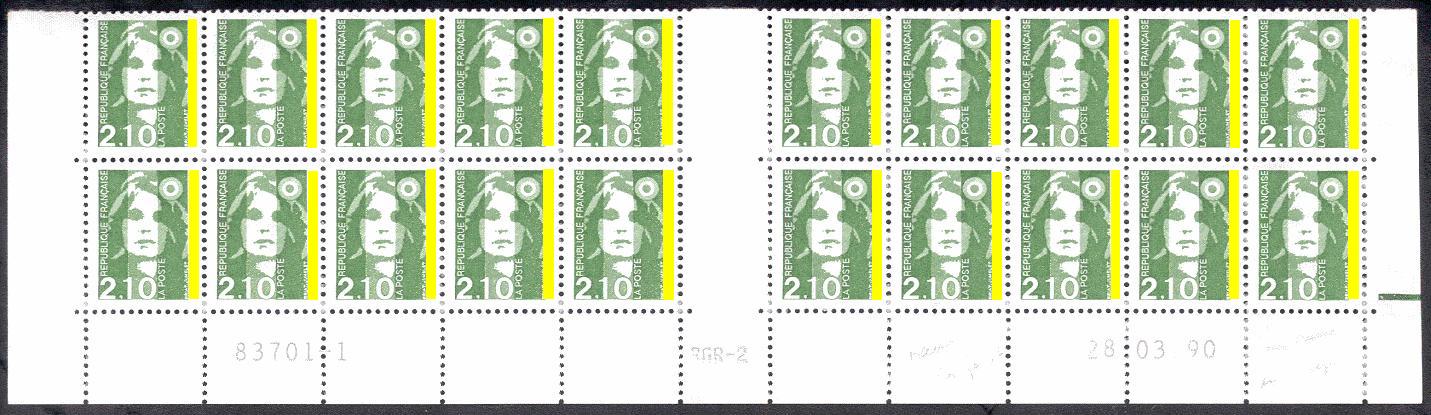

(Premier jour du 7e tirage du 2.10FF vert « Marianne de Bicentenaire » du 13.03.90 au 14.05.90 sans barre phosphorescente dans la marge inférieure)

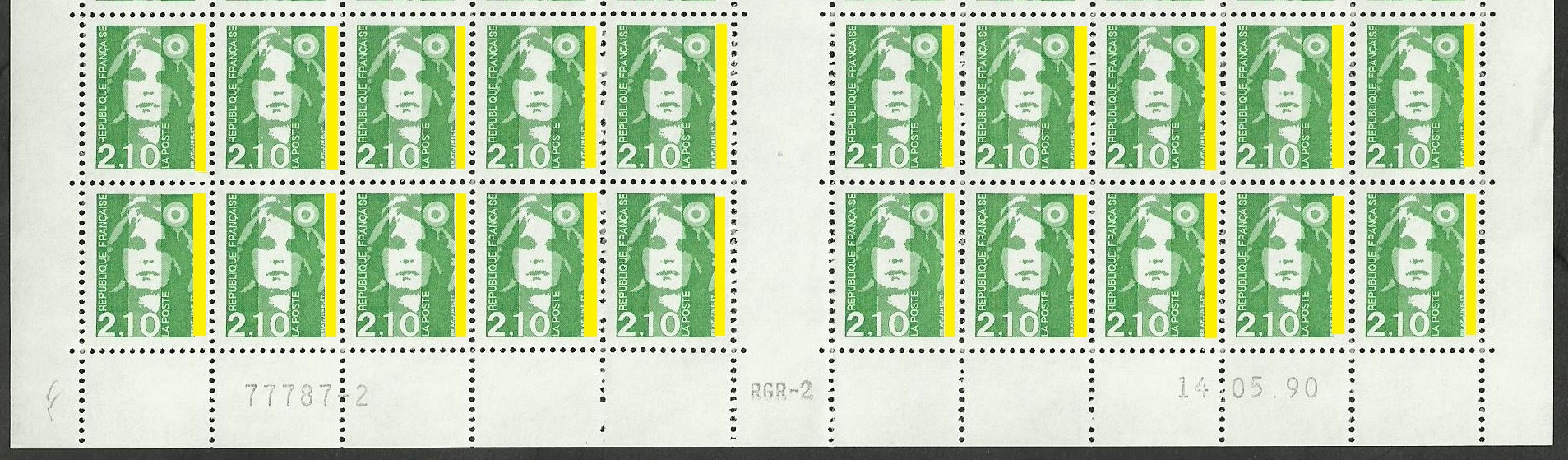

(Dernier jour du 7e tirage du 2.10FF vert « Marianne de Bicentenaire » du 13.03.90 au 14.05.90 sans barre phosphorescente dans la marge inférieure)

Sur le 2.30FF rouge « Marianne de Bicentenaire »:

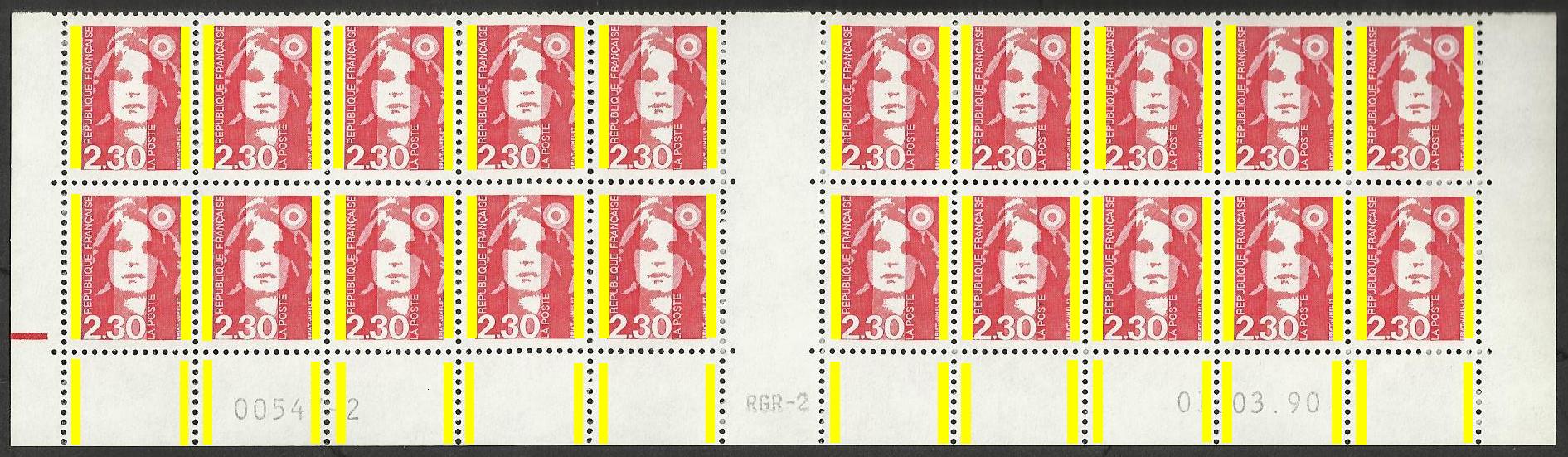

- le 9e tirage du 27.02.90 au 09.03.90 est le dernier avec barres phosphorescentes sur les marges

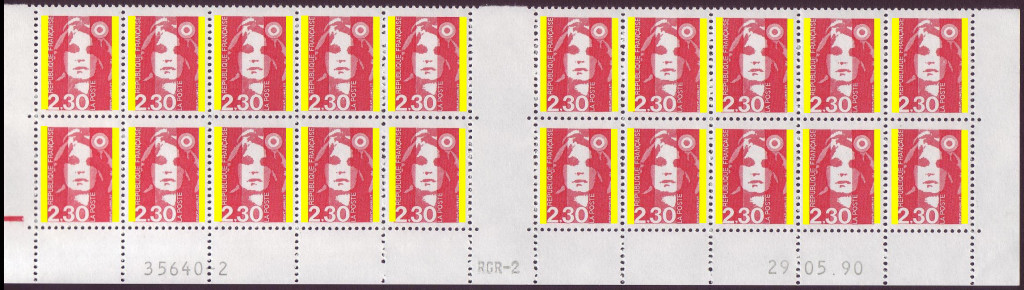

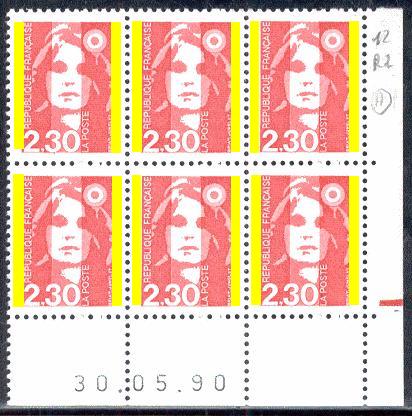

- le 12e tirage du 29.05.90 au 30.05.90 est le premier tirage sans marge et dernier tirage de feuilles sur la presse RGR-2. .


(Pièce non détenue)
(Source : SO.CO.CO.DA.MI.)


(Dernier jour d'impression de feuilles de 100 timbres sur la presse RGR-2)

Les feuilles sont imprimées de la même façon que sur la première presse RGR-1.

Les presses RGR-1 et RGR-2 n'utilisent pas la même police d'impression :
- chiffres petits et ronds pour la RGR-1
- chiffres grands et ovales pour la RGR-2

Inscriptions de service
Feuille de 100 timbres
RGR-1
RGR-2
Numéro de feuille
Numéro de nappe



2.3.4.2. Impression des carnets autocollants pour guichets en liasse de 100

2.3.4.2.1. Les essais de fabrication des carnets autocollants pour guichets en liasse de 100

A la fin des années 1990, l'I.T.V.F. pour remplacer les carnets gommés apparus en 1906 a mis au point l'impression de carnets autocollants.
Une fois les spécifications techniques validées des essais sont effectués et la presse RGR-2 adaptée pour l'impression en nombre des nouveaux carnets autocollants de 10 timbres qui seront vendus aux guichets.

Les carnets sont constitués de deux épaisseurs de papier superposées :
- l'une autocollante supportant au recto l'impression taille-douce du timbre proprement dit
- l'autre siliconée pour adhérer au papier autocollant. Au verso est imprimé le texte de la couverture du carnet en typographie indirecte.

Un outil de pré-découpe, monté sur la presse RGR-2 en remplacement du perforateur utilisé pour les feuilles gommées, permet de couper à mi chair la bande de papier de manière à entailler la partie supérieure, sans endommager le support siliconé.

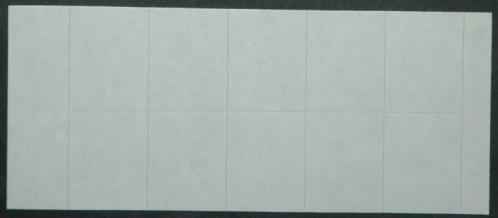

(Fragment d'une feuille d'essai de pré-découpe)

Le cylindre mordant prédécoupe en ligne droite des vignettes autocollantes de 20 mm de largeur sur 52 mm de hauteur laissant tous les 10 centimètres, une marge de 25 mm.

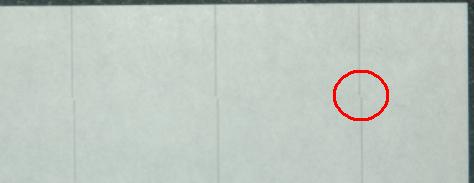

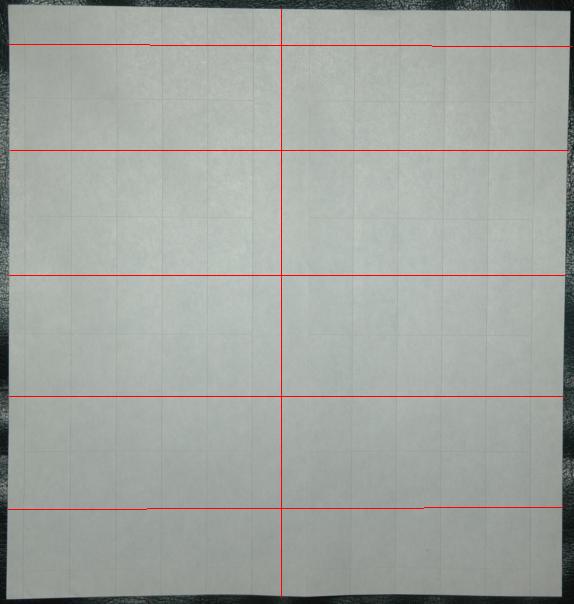

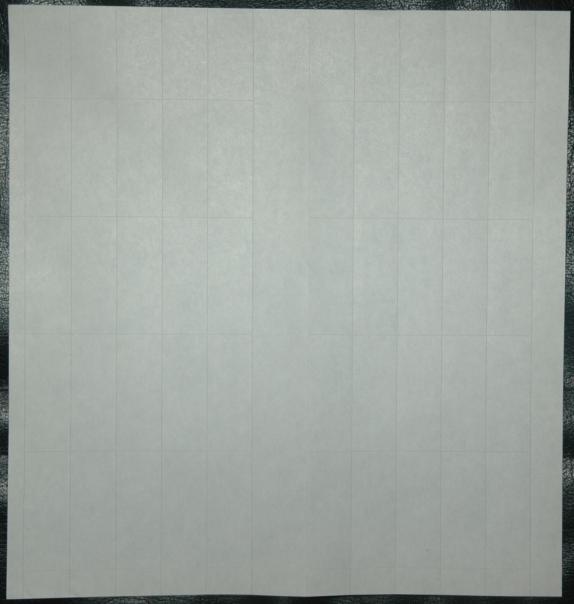

(Feuille partielle d'essai de pré-découpe droite à mi-chair avec positionnement de la découpe au massicot des carnets de 10 timbres)

Sur la bande supérieure nous pouvons observer le raccord du cylindre de pré-découpe.

Les feuilles mères de 20 carnets sont ensuite massicotées découpant en deux carnets vignettes de 52 mm avec une marge destinée à recevoir les indications de service.


(Carnets autocollant de 10 timbres avec un couverture vierge sans barre phosphorescente et sans impression)


2.3.4.2.2. Spécifications techniques de la RGR-2 imprimant des carnets autocollants pour guichets en liasse de 100

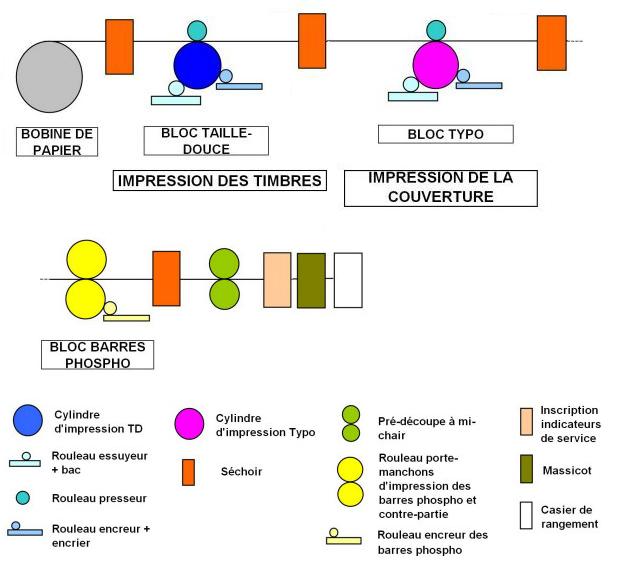

(Schéma de la presse RGR-2)

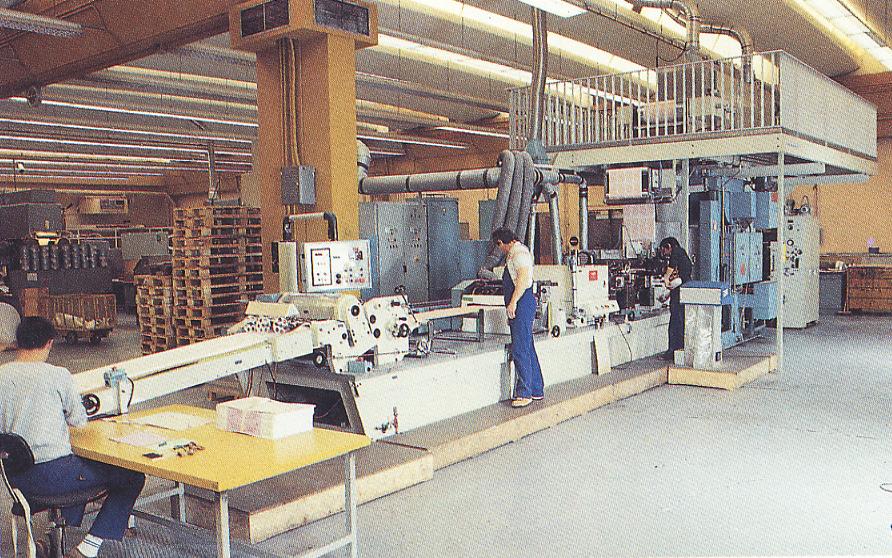

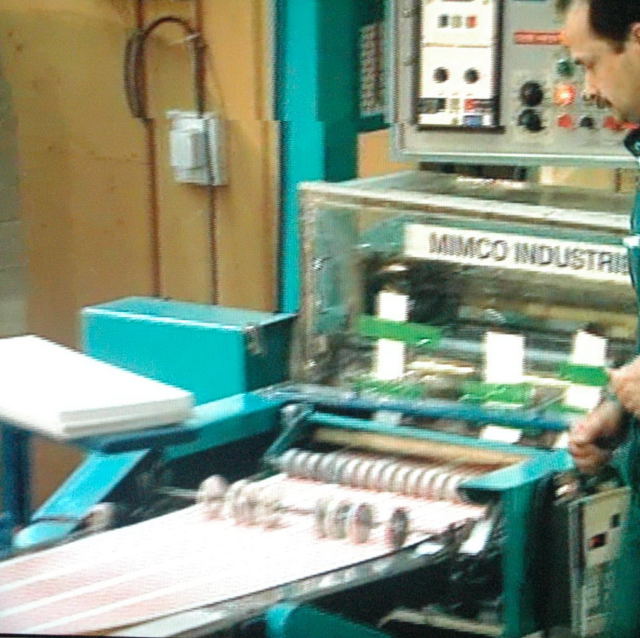

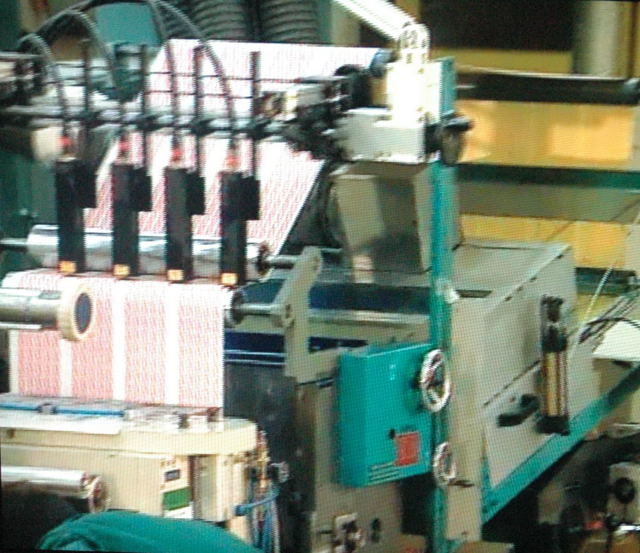

(Presse RGR-2 imprimant des carnets autocollants de guichet)
(Source : Copyright Collection Musée de La Poste / La Poste)

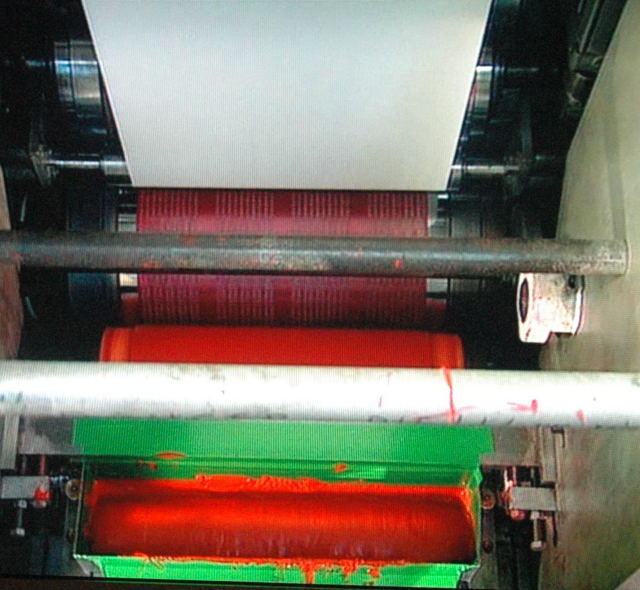

(Bloc encreur taille-douce)
(Source : Copyright Collection Musée de La Poste / La Poste)


(Source : Copyright Collection Musée de La Poste / La Poste)


Dans un premier temps est effectuée l'impression du timbre en taille-douce suivie d'un séchage par infrarouge puis dans un second temps est imprimée la couverture en typographie indirecte.
Sont ensuite imprimées les barres phosphorescentes en typographie, les numéros de carnets avec un numéroteur à jet d'encre et les indications de service (numéro de feuille, date d'impression et carré noir pour la coupe).
Les feuilles sont en fin de processus découpées à mi-chair du papier pour réaliser la pré-découpe rectiligne sur les premiers carnets autocollants ou ondulée.

Les barres phosphorescentes sont imprimées par un cylindre (dénommé communément manchon) correspondant à 4 largeurs et 11 hauteurs de carnets (soit 44 carnets = 440 timbres en 22 lignes x 4 fois x 5 timbres).

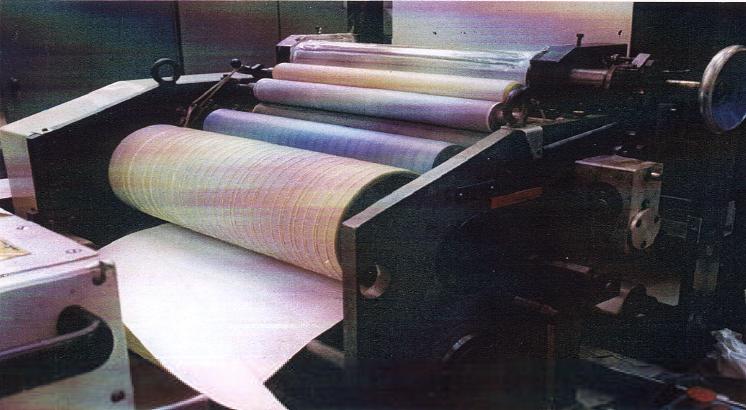

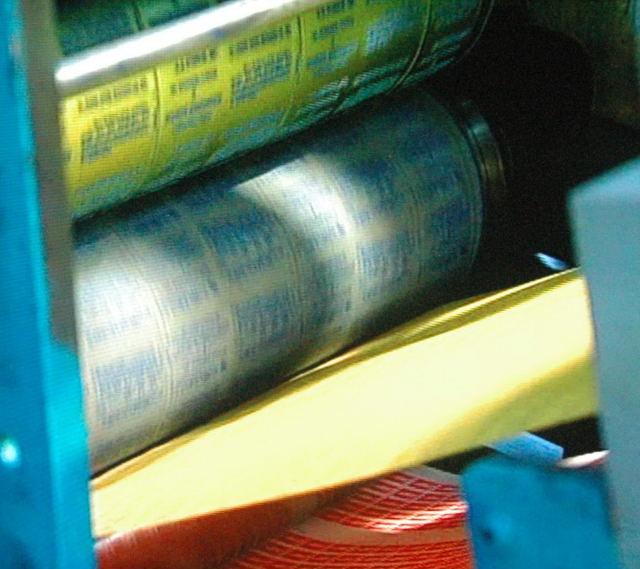

(Cylindre d'impression des barres phosphorescentes)
(Source : Photo de Bernard Fréchet extraite du CDROM « Les carnet de Coq à Briat »

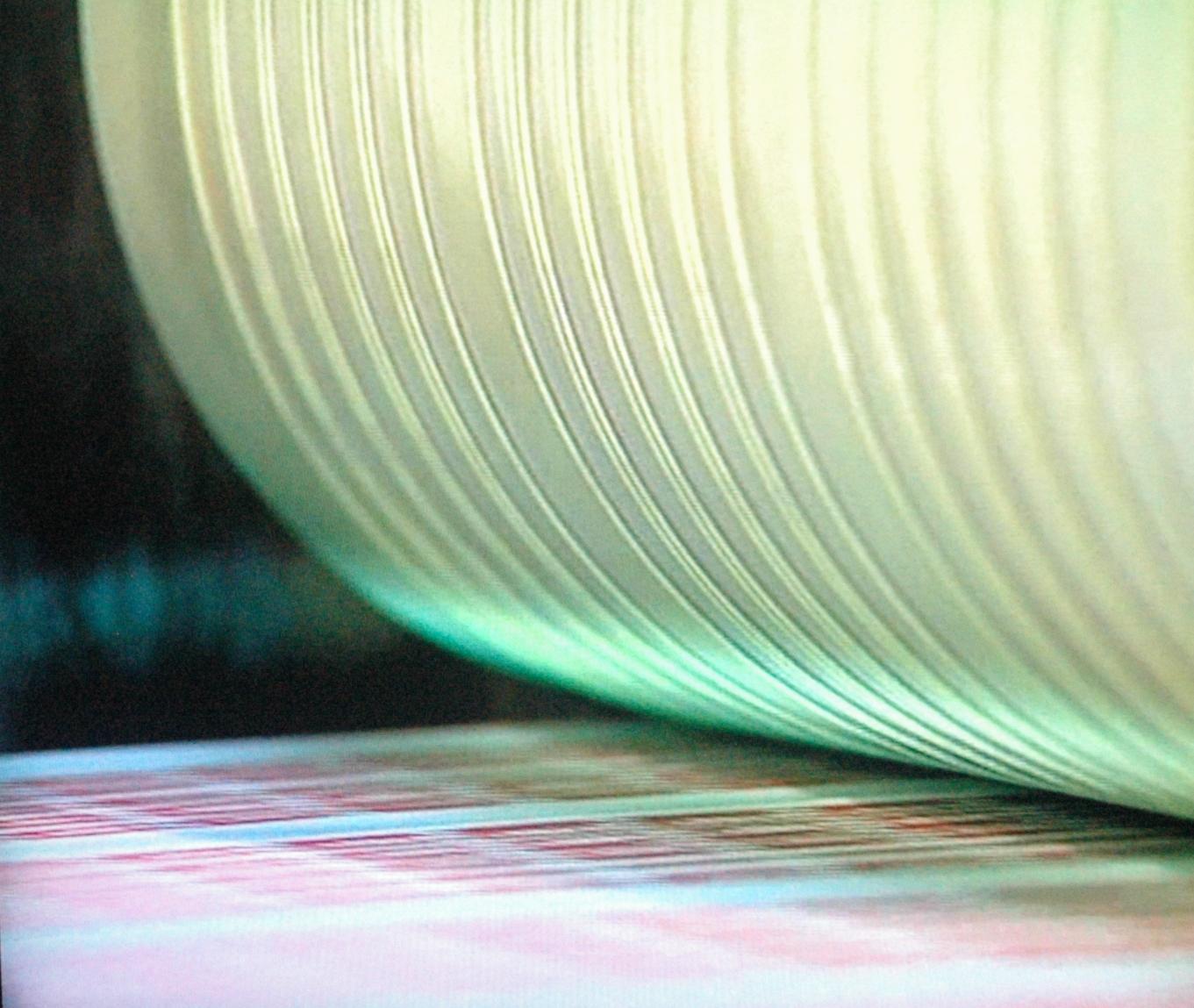

(Détail d'un cylindre d'impression des barres phosphorescentes)
(Source : Copyright Collection Musée de La Poste / La Poste)


Chaque tour de virole imprime 88 carnets soit approximativement 1 300 000 carnets par jour.

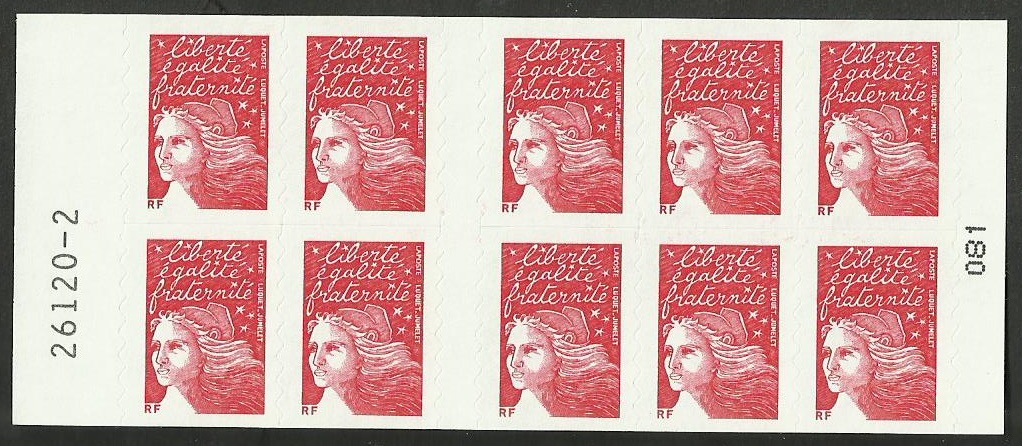

Nappes
TVP rouge « Marianne du 14 Juillet - RF »
Couverture La Boutique du timbre

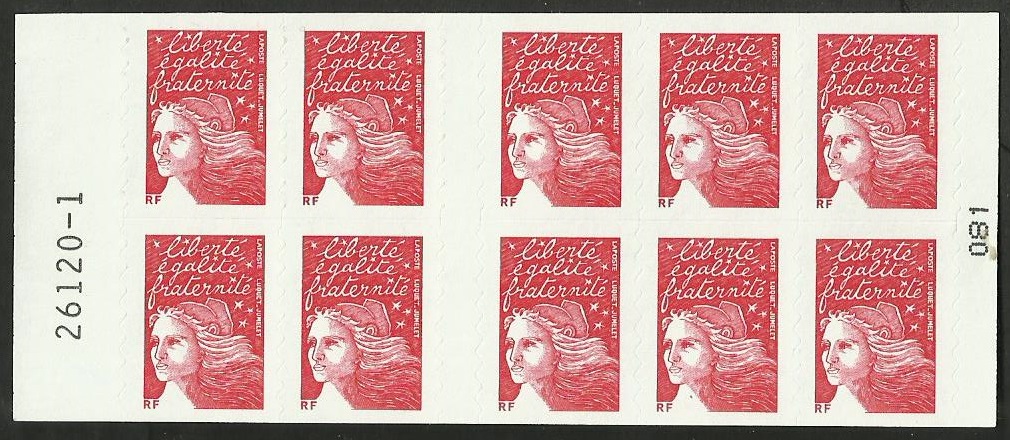

Feuille n° 26120 - Carnet n° 081
Nappe n°1
Nappe n°2

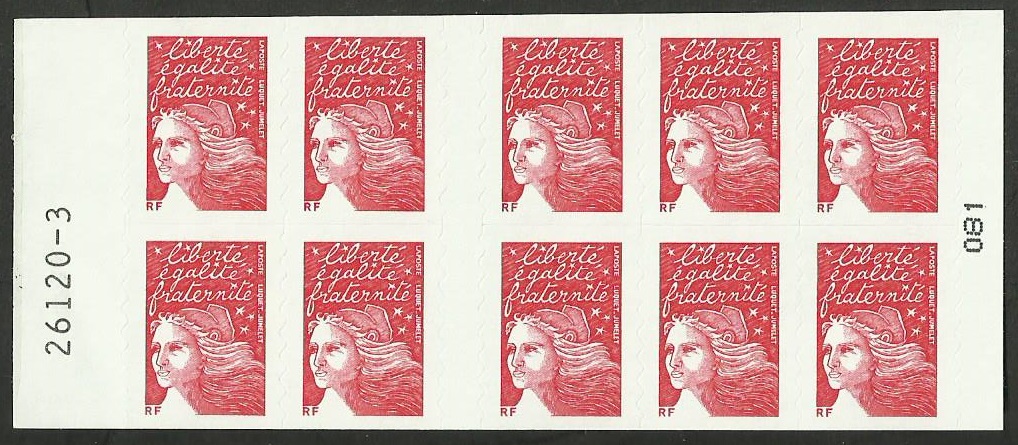

Nappe n°3

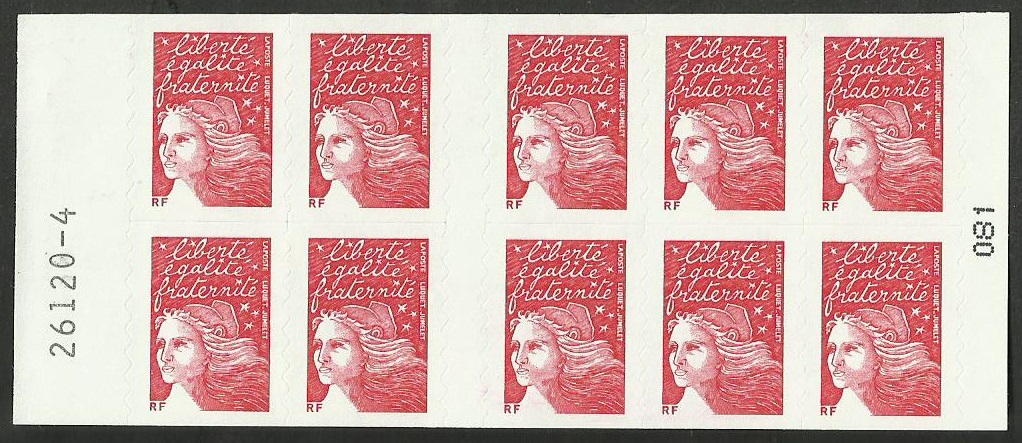

Nappe n°4



2.3.4.2.3. Quelques dates à retenir

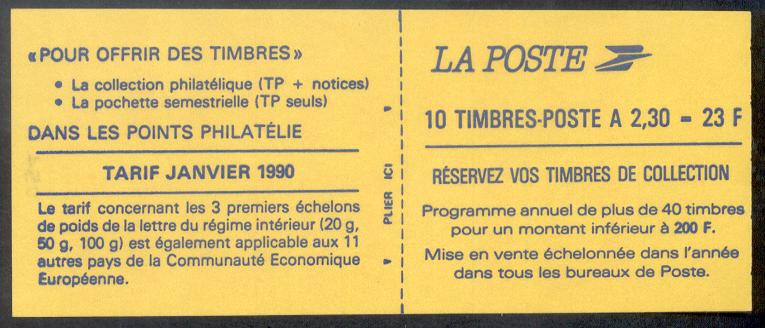

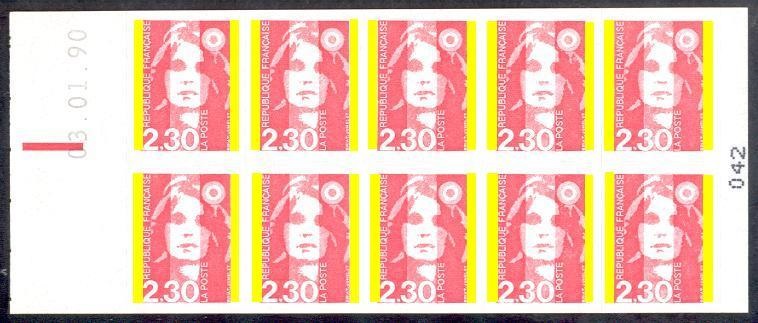

Le premier carnet autocollant imprimé sur la presse RGR-2 date du 27.12.89 (1er tirage du 27.12.89 au 16.01.90) avec une couverture similaire à celle du carnet 2.30FF « Marianne de Bicentenaire » gommé dentelé 3 cotés "Réservez vos timbres de collection - Tarif janvier 1990" imprimé sur la presse TD6-4 du 20.11.89 au 06.11.90.

Depuis cette date, la presse RGR-2 est réservée à l'impression des carnets autocollants de guichet.

Depuis le 15.01.07 la presse RGR-2 imprime des carnets autocollants « Eco-carnet - Pour la Planète » (1er tirage du 26.10.06 au 25.01.07 « Marianne des Français ») constitués de 12 timbres.

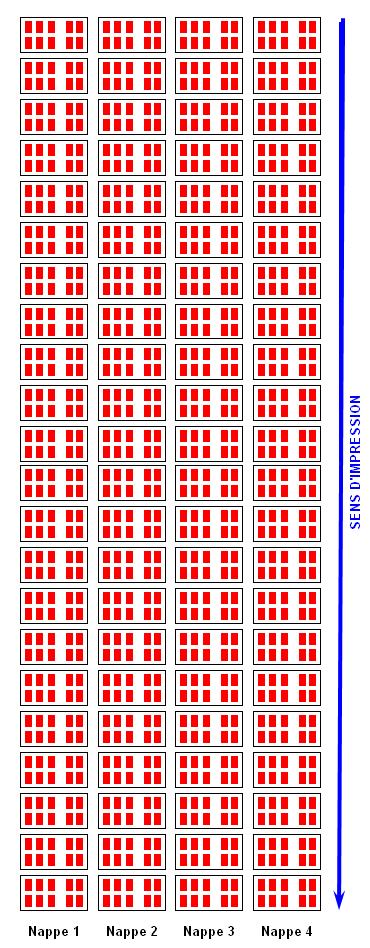

Les feuilles-mère sont toujours constituées de 20 carnets (4 nappes de 5 carnets) avec des tailles de marges réduites entre les carnets entrainant la suppression des inscriptions de service de 3 des 4 nappes.

Le 07.07.11 est la date d'apparition des premières barres phosphorescentes continues sur un carnet autocollant imprimé sur la presse RGR-2 (1er tirage du 07.07.11 au 11.07.11 du carnet autocollant Lettre Verte 20g « Marianne et l'Europe »).



2.3.4.3. Inscriptions de service

La police d'impression sur la presse RGR-2 correspond à des chiffres grands et ovales.

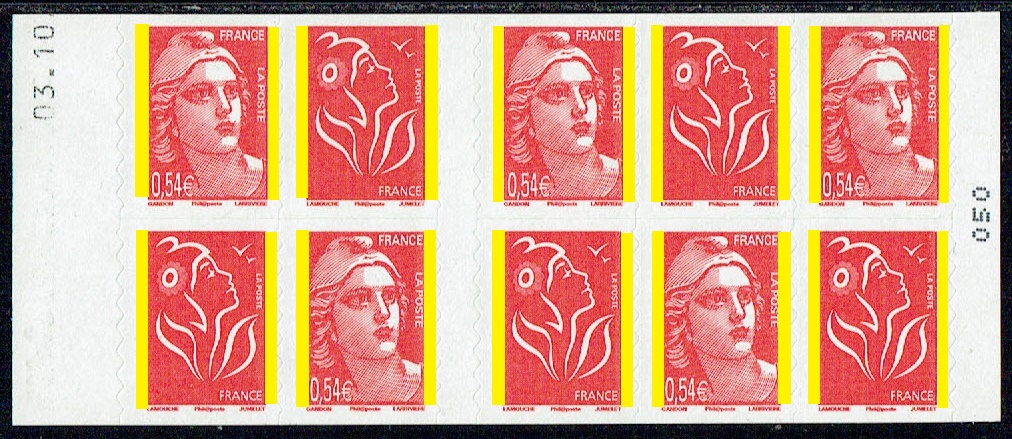

Sur la presse RGR-2, à partir du carnet autocollant de guichet mixte « Marianne des Français - Marianne de Gandon » (tirage du 02.10.06 au 03.10.06), un nouveau bloc d'impression a été mis en place. Il est désormais utilisé pour tous les carnets à 12 timbres.

La police d'impression a été modifiée, le numéroteur est désormais à 7 chiffres et le numéro de nappe a disparu.
Les carrés noirs et RE ont changé de place.

Inscriptions de service
Détail
Feuille de 100 timbres
Carnet autocollant de 10 timbres
Carnet autocollant de 12 timbres
Numéro de feuille
Numéro de nappe
Numéro de presse
Date
Repère électronique (RE)

(1/2 RE)

(1/2 RE)
Carré noir

Les RE sur les feuilles de 100 timbres et sur les carnets autocollants de 12 timbres sont toujours coupés en deux.

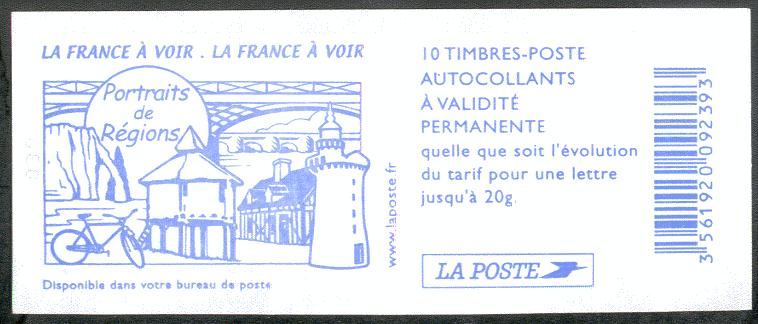

La police du numéro de liasse a également été modifiée lors du 7e tirage du carnet TVP rouge « Marianne des Français » (Couv. La France à voir - Portraits de Régions n°6).

Inscriptions de service
Jusqu'au 22.09.05
A partir du 27.09.05
Numéro de liasse

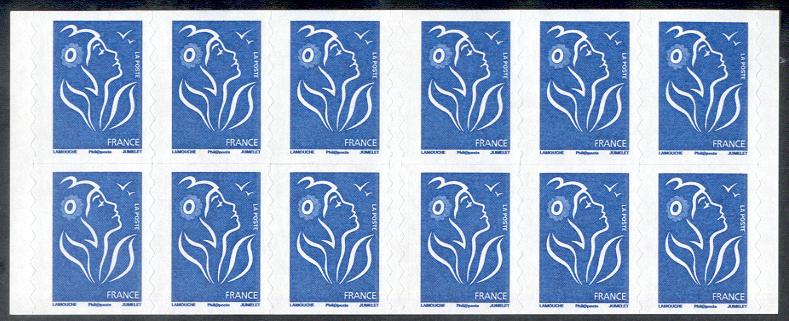

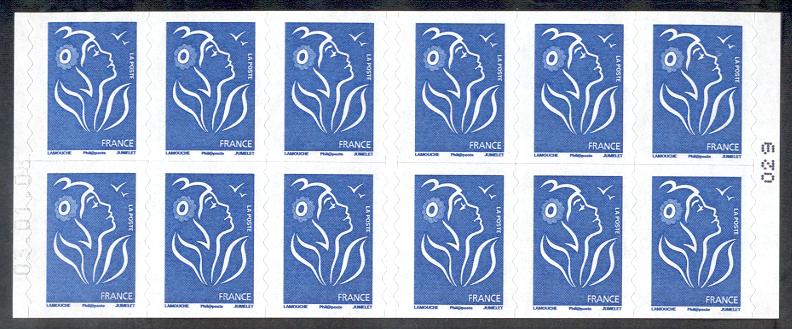

Le carnet de 12 TVP bleu « Marianne des Français » (Couv. Postexport) a la particularité d'avoir deux configurations au niveau du numéro de liasse.

Inscriptions de service
Sans numéro
(Tirage des 22.11.07 et 16.01.08)
Avec numéro
(Tirage du 22.11.07)
(1)
Numéro de liasse
(1) Carnet servi aux abonnés de Phil@poste.



2.3.4.4. Numérotation des feuilles-mère

Les feuilles-mère sur la presse RGR-2 sont imprimées du haut vers le bas.
Elles sont numérotées de 000000-1 à 4 à 000001-1 à 4 (100.000) puis de 0000000-1 à 4 à 0000001-1 à 4 depuis Octobre 2006.
