PARTIE II - LA REALISATION DES TIMBRES-POSTE
2.3. Différentes presses utilisées depuis 1970
2.3.3. La presse Rotative Grand Rendement n°1 (RGR-1)

Les presses Rotative Grand Rendement (RGR) sont des presses Taille-Douce 4 couleurs qui utilisent le même principe de séchage et de repérage que les presses Taille-Douce 6 couleurs (TD6).
Deux presses RGR ont été mises en service dénommées respectivement RGR-1 et RGR-2.

La presse RGR-1 (Rotative Grand Rendement n°1) dénommée par les constructeurs "Roto Color Stamp" (R.C.S.) à chaque tour de cylindres imprime quatre doubles-feuilles de 200 timbres avec des marges blanches pour les séparer (soit 800 timbres).

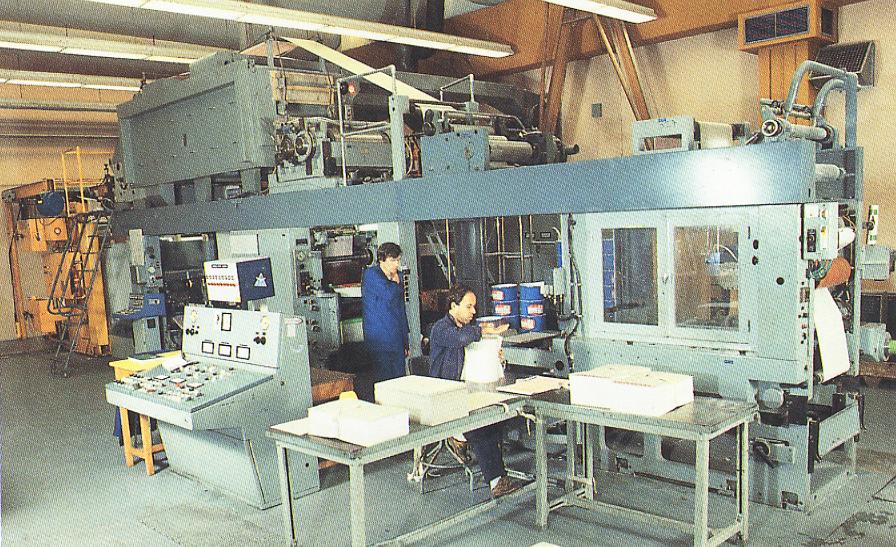

(Presse taille-douce RGR-1)
(Source : Documentation ITVF)

Les feuilles de 100 sont imprimées:
- avec un interpanneau (avec ou sans guillochis), soit deux blocs de 50 timbres
- en monobloc, soit un bloc de 100 timbres.

Les feuilles de gauche sont nommées Nappe 1 et celles de droite Nappe 2.

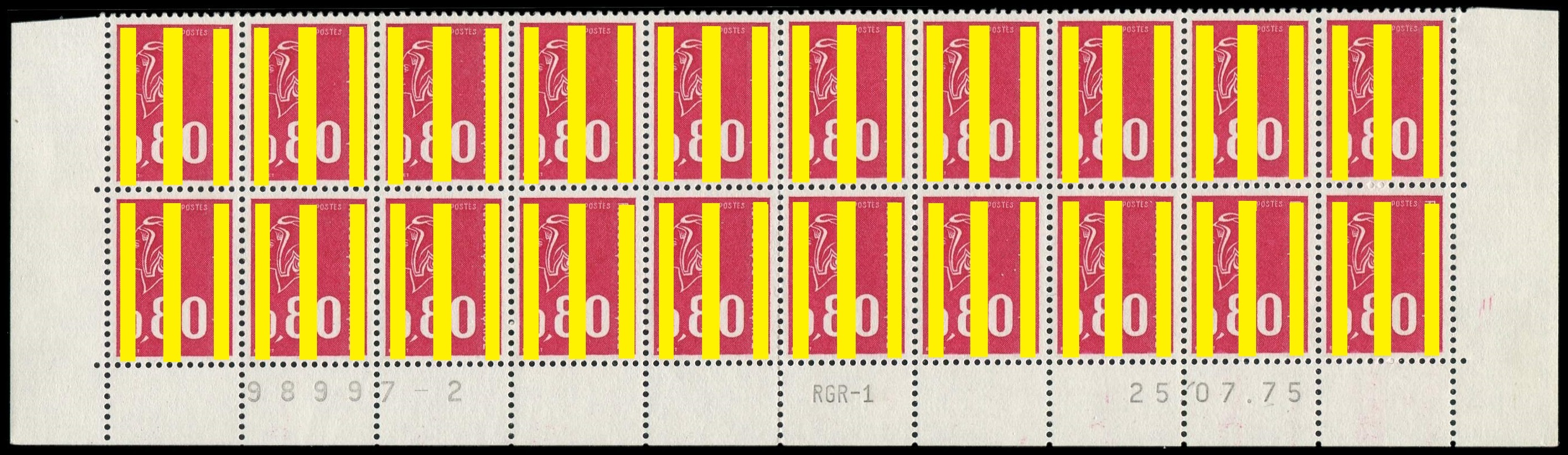

Le premier tirage en feuille de 100 timbres sur la presse RGR-1 a été effectué le 25.07.75 (journée unique) lors du 7e tirage du 0.80FF rouge « Marianne de Béquet ».

Ce tirage n'a duré qu'une heure (!). La mise au point de l'essuyage a été complexe et le trichloréthylène lourd utilisé habituellement a été insuffisant. De nombreux essais ont été nécessaires endommageant la première virole A.
Une seconde virole B sera confectionnée et une solution aqueuse à base d'huile de ricin et d'eau sera développée.
Le second tirage ne sera effectué qu'à partir du 09.09.75.

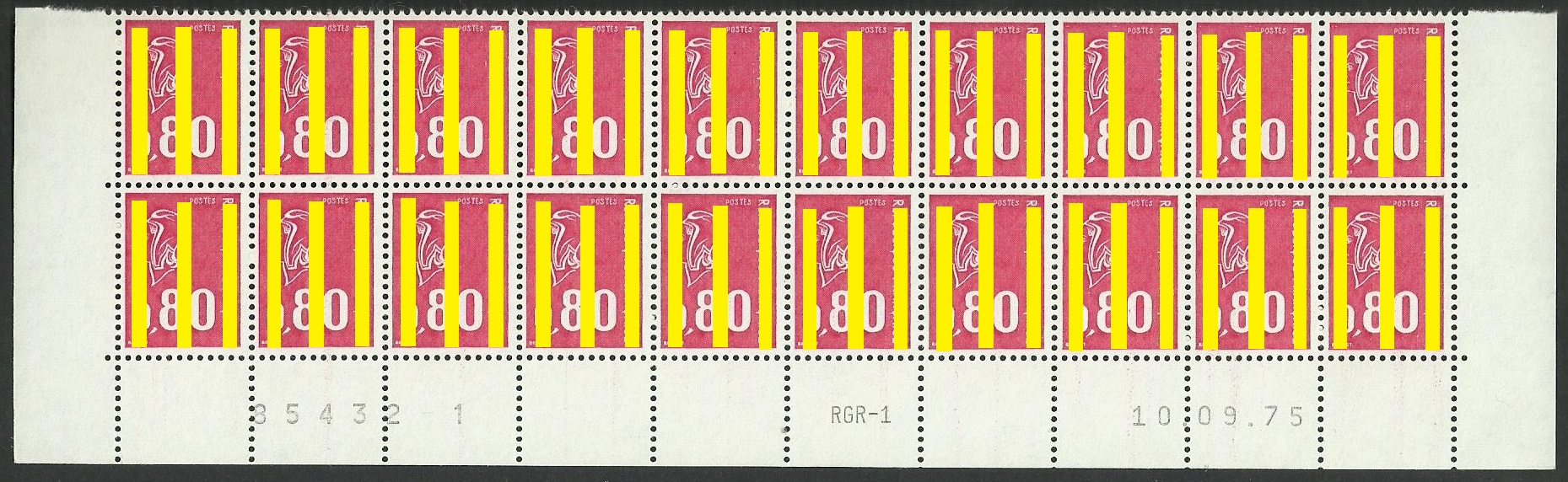

(Tirage du 09.09.75 au 22.01.76)

A noter la différence de couleur, le premier tirage du 25.07.75 étant beaucoup plus rouge.

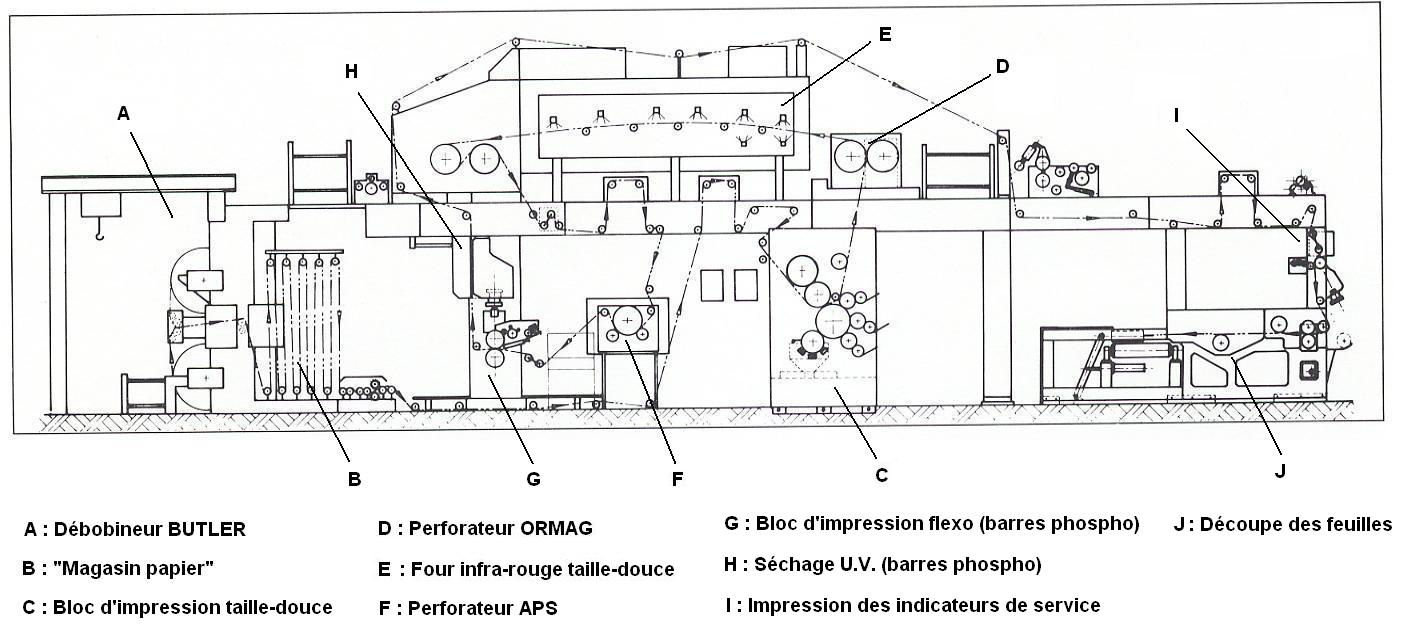

2.3.3.1. Schéma simplifié de la presse RGR-1

La presse RGR-1 est équipée :

- d'une double bobine de papier permettant un changement rapide de bobine à vitesse réduite sans arrêt de la machine. Un "magasin papier" composé de rouleaux en acier positionné en aval des bobines de papier permet d'assurer la continuité de l'approvisionnement en papier pendant les raccordements d'une bobine à l'autre.
- d'un élément taille-douce avec un cylindre cliché dont le développement atteint 1.147 m sur quatre feuilles doubles en largeur et un essuyeur du cliché en matière plastique utilisant une solution alcaline
- d'un système de séchage infrarouge
- d'un élément flexographique pour l'impression des bandes phosphorescentes
- d'un perforage rotatif de type ORMAG ou de type APS (Automatic Perforation System)
- de dispositifs de repérage commandés par cellules photoélectriques

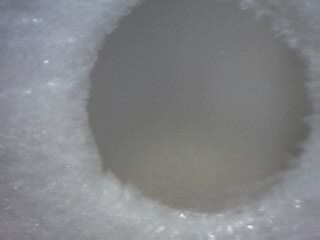

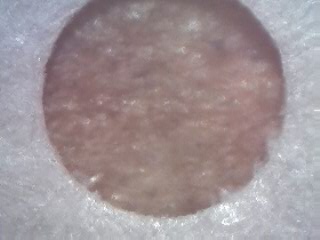

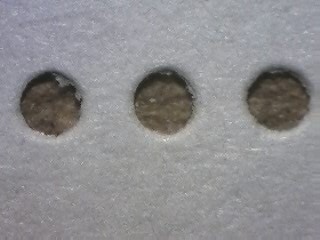

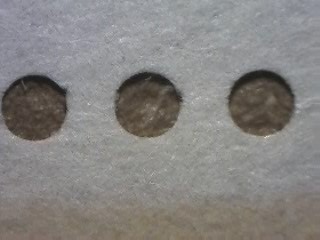

Perforateur	Détail (x60)	Détail (x200)
ORMAG
APS

2.3.3.2. Inscriptions de service

La police d'impression sur la presse RGR-1 correspond à des chiffres petits et ronds.

Inscriptions de service	Détail
Numéro de feuille Numéro de nappe
Numéro de presse
Date
Repère électronique (RE)

2.3.3.3. Numérotation des feuilles

Les feuilles sur la presse RGR-1 sont imprimées du haut vers le bas.
Les feuilles sont numérotées de 00001-1&2 à 00000-1&2 (100.000) jusqu'à fin 2001 et de 9999999-1&2 à 0000001-1&2 (1.000.000) après.

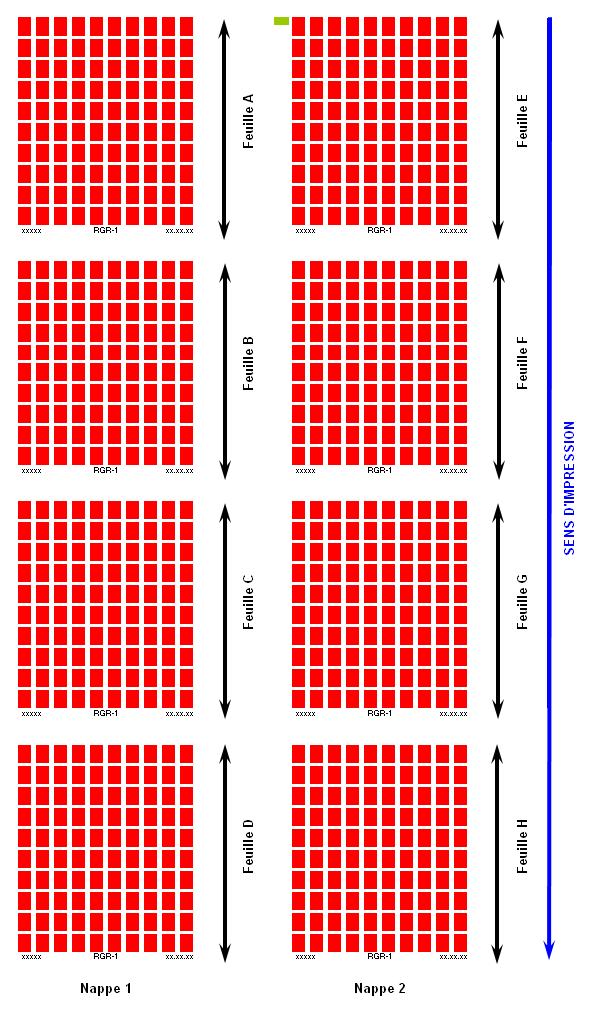

2.3.3.4. Feuilles MONOBLOC de 100 timbres d'usage courant

Jusqu'au 04.06.85 (3e tirage du 28.05.85 au 04.06.85 du 2.20FF « Liberté de Gandon »), impression en feuille MONOBLOC constituée d'un seul bloc de 100 timbres.

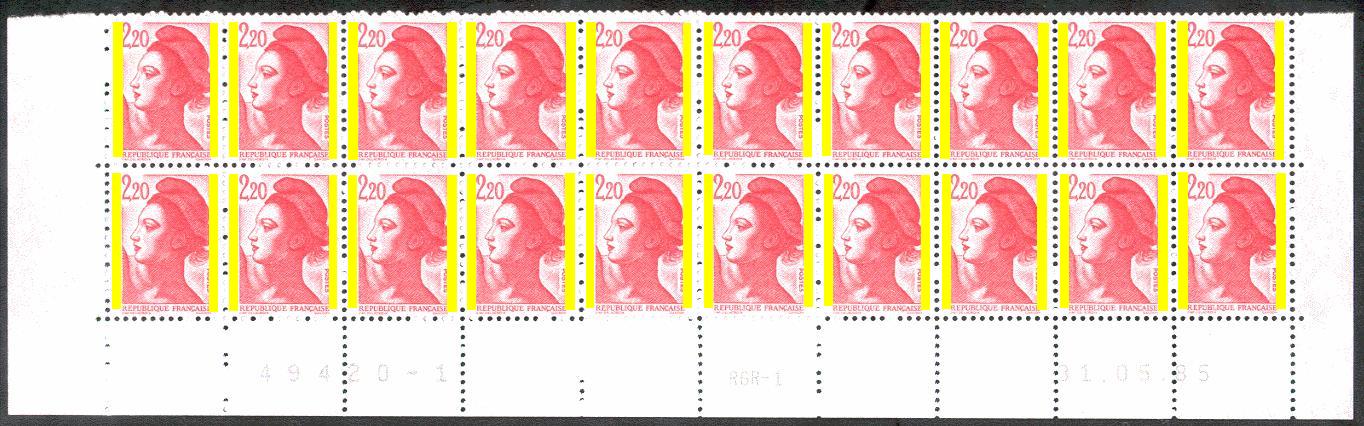

(Tirage du 31.05.85 - Feuille 49420-1)

Un seul RE par virole est imprimé. Etant positionné entre les 2 feuilles jumelles de 100 timbres en haut à droite dans la marge centrale, après massicotage des feuilles mères, le RE se trouve positionné à gauche de la case 1 de la feuille de droite (nappe2)

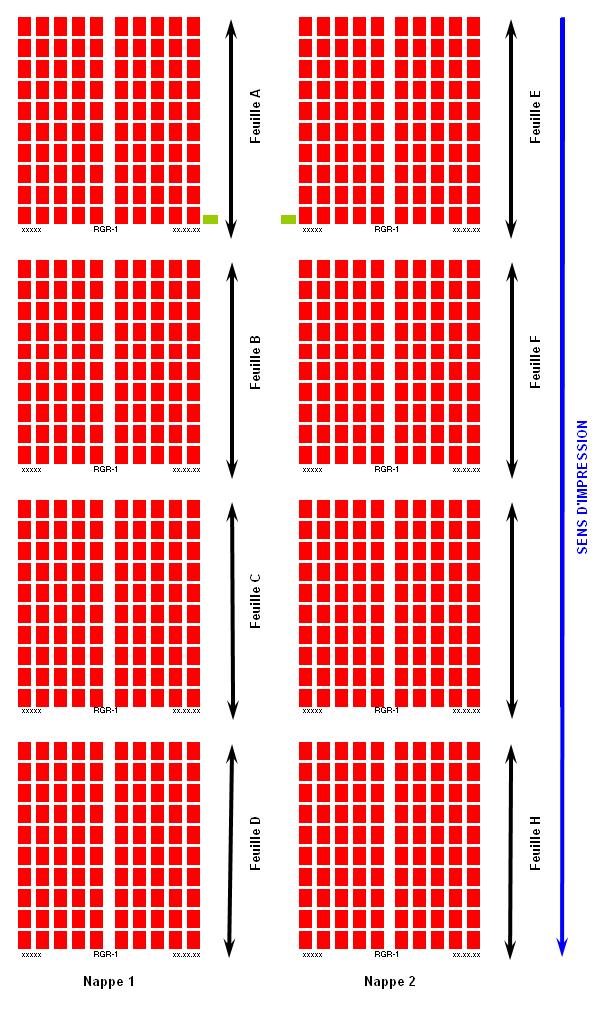

2.3.3.5. Feuilles BI-BLOCS de 100 timbres d'usage courant avec inter-panneau

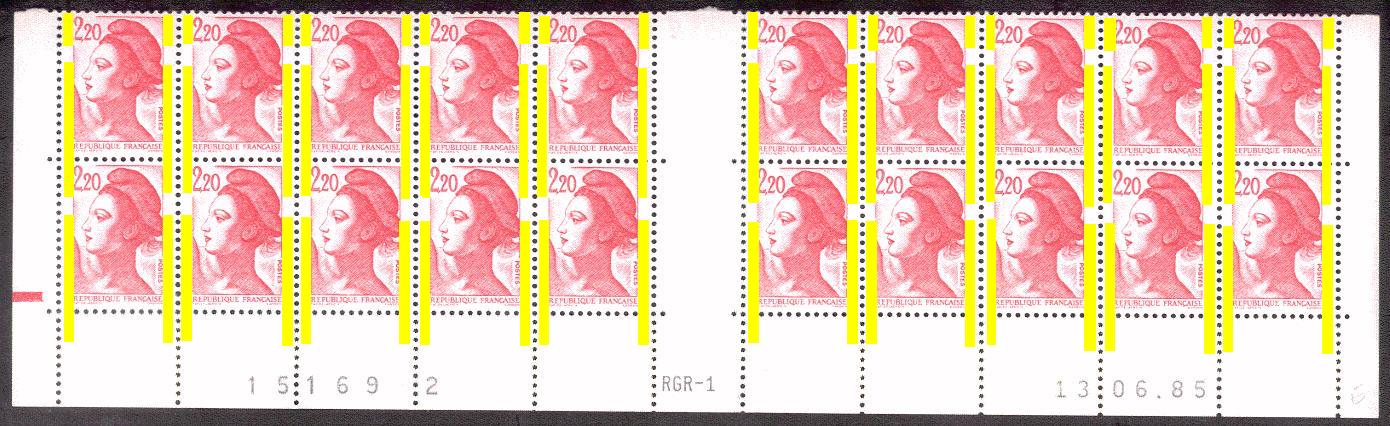

A partir du 10.06.85 (5e tirage du 10.06.85 au 17.06.85 du du 2.20FF « Liberté de Gandon » type II), impression de feuilles BI-BLOCS constituées de deux panneaux de 50 timbres séparées par une marge blanche verticale dénommée "pont" ou "inter-panneau".

A partir du premier tirage du TVP rouge « Marianne du Bicentenaire » du 23.02.93 au 02.04.93 un texte explicatif sur l'usage des timbres sans valeur faciale est imprimé sur la marge supérieure.

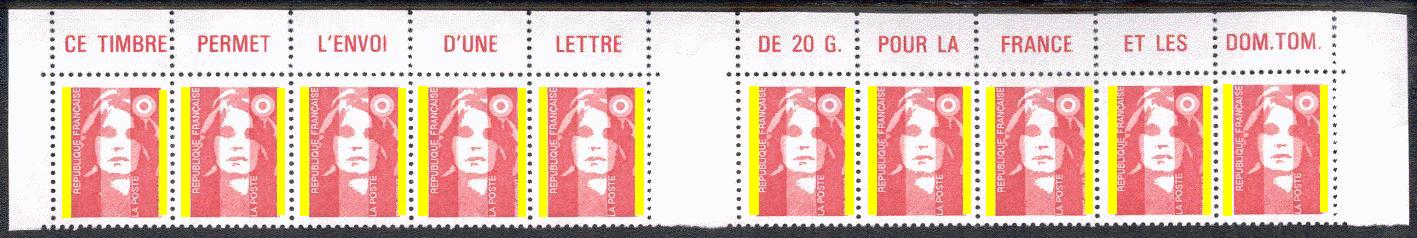

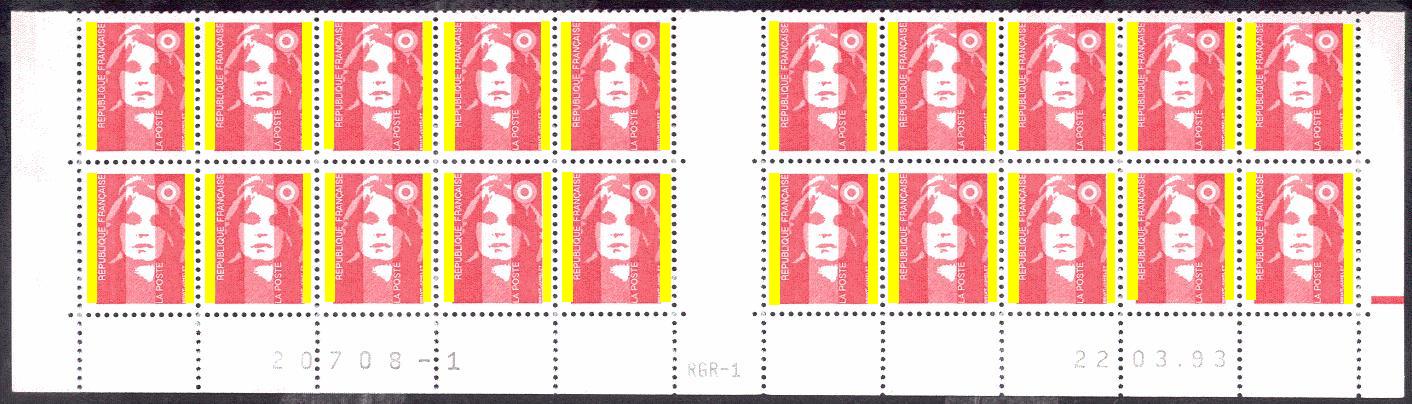

(1er tirage du TVP rouge « Marianne du Bicentenaire » du 23.02.93 au 02.04.93)

Le texte a évolué en fonction des changements de tarifs et des émissions. La police est différente en fonction de la taille du texte à imprimer.

Timbres-poste TVP rouge	Types	Inscription sur la marge supérieure
Marianne du Bicentenaire	I	CE / TIMBRE / PERMET / L'ENVOI / D'UNE / LETTRE // DE 20 G. / POUR LA / FRANCE / ET LES / DOM.TOM.
	II	Valable / pour une / LETTRE / de 20 g / FRANCE // DOM-TOM / CEE / Autriche / Liechtenstein / Suisse
	III	CE TIMBRE / PERMET L'ENVOI / D'UNE LETTRE / DE 20 G POUR / LA FRANCE // Y COMPRIS LES / DOM/TOM ET LES / DESTINATIONS / DE LA ZONE 1 / EXPORT.
Marianne du 14 Juillet	-	CE TIMBRE / PERMET L'ENVOI / D'UNE LETTRE / DE 20 G POUR / LA FRANCE // Y COMPRIS LES / DOM/TOM ET LES / DESTINATIONS / DE LA ZONE 1 / EXPORT.

Pour éviter la réutilisation des bandes blanches des inter-panneaux, celles-ci seront progressivement imprimées avec des guillochis.

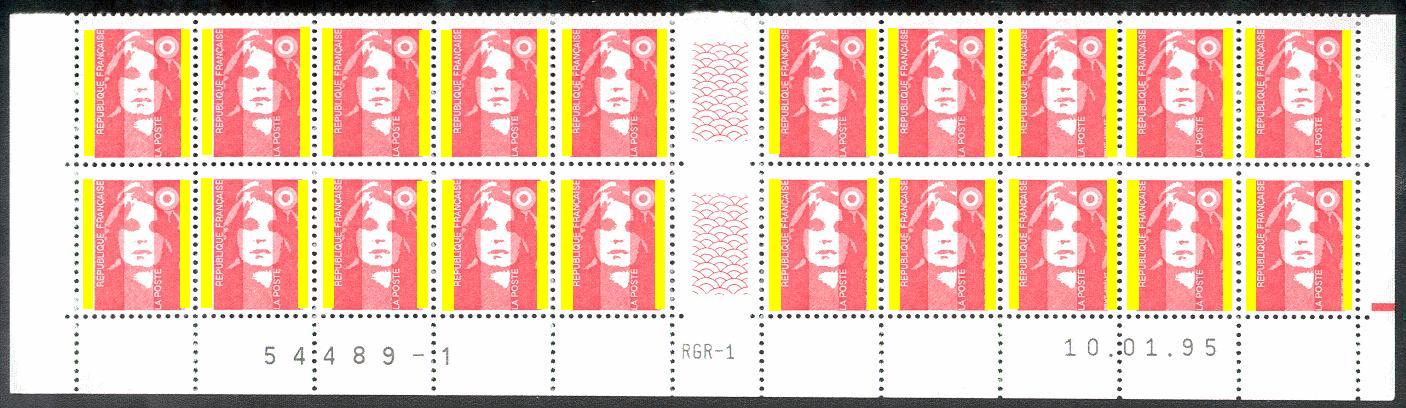

Le 10e tirage du TVP rouge « Marianne du Bicentenaire » est le premier tirage avec guillochis sur RGR-1 (10.01.95 au 06.02.95 avec la virole D).

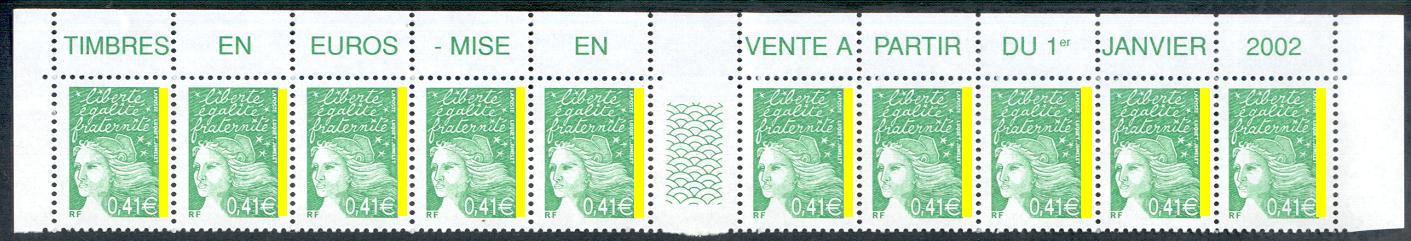

Comme pour les tirages imprimés sur les presses TD6, lors du passage à l'Euro un texte a été imprimé sur la marge supérieure. Seuls les quatre premiers tirages du 03.08.01 au 12.07.02 du 0.41€ « Marianne du 14 Juillet - RF » sont concernés.

(TIMBRES / EN / EUROS / - MISE / EN // VENTE A / PARTIR / DU 1er / JANVIER / 2002)

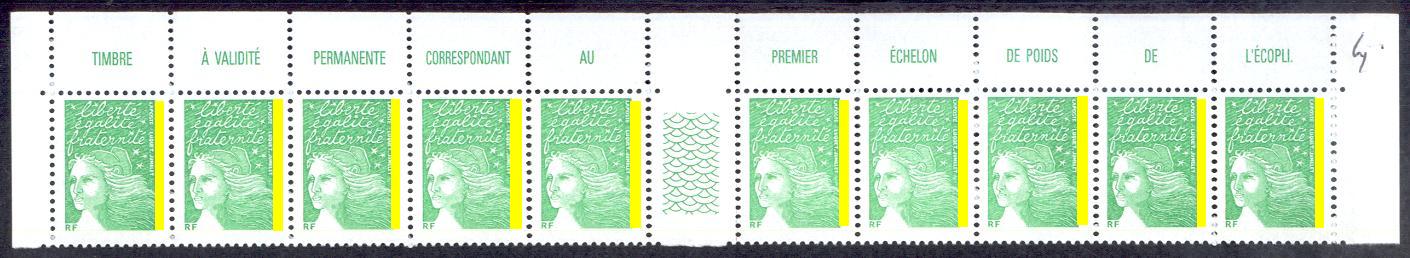

Lors de la mise en vente des nouveaux TVP vert le 01.03.03, comme sur les TVP rouge au tarif LETTRE, un texte a été imprimé pour expliquer l'usage.

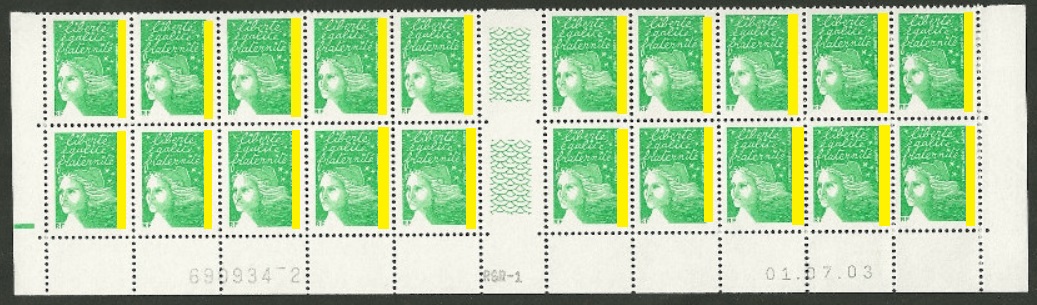

Seuls les quatre premiers tirages du TVP vert « Marianne du 14 Juillet - RF » ont été imprimés sur la presse RGR-1 du 22.10.02 au 01.07.03.

(TIMBRE / A VALIDITE / PERMANENTE / CORRESPONDANT / AU // PREMIER / ECHELON / DE POIDS / DE / L'ECOPLI)

Entre les feuilles imprimées avec et sans inter-panneau nous pouvons observer les différences suivantes :
- le positionnement de la date sur les feuilles bi-blocs est décalé vers la gauche par rapport au premier type d'impression.
- le R.E imprimé sur la marge entre l'une des quatre feuilles doubles se retrouve coupé en deux après le massicotage et positionné en bas à côté des cases 91 ou 100.

En cas d'impressions mixtes sur les valeurs « Liberté de Gandon », sur la presse RGR-1, la virole est imprimée:
- à gauche, des feuilles de timbres rouges, nappe 1
- à droite, des feuilles de timbres verts, nappe 2

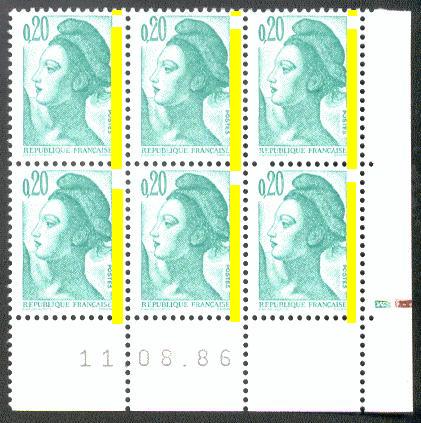

Sur les impressions mixtes 0.20FF émeraude et 0.10FF rouge-brun « Liberté de Gandon », il en résulte un RE reprenant les deux couleurs des timbres imprimés.

(22e tirage du 0.20FF émeraude « Liberté de Gandon » associé au 21e tirage du 0.10FF brun-rouge « Liberté de Gandon »)


(Virole mixte Z)

La presse RGR-1, à la suite du 12e tirage du 2.70FF « Marianne du 14 Juillet » (journée unique du 17.09.99), a été arrêtée pendant un mois occasionnant un transfert de la production sur la presse TD6-5 (13e tirage du 23.09.99 au 08.10.99).

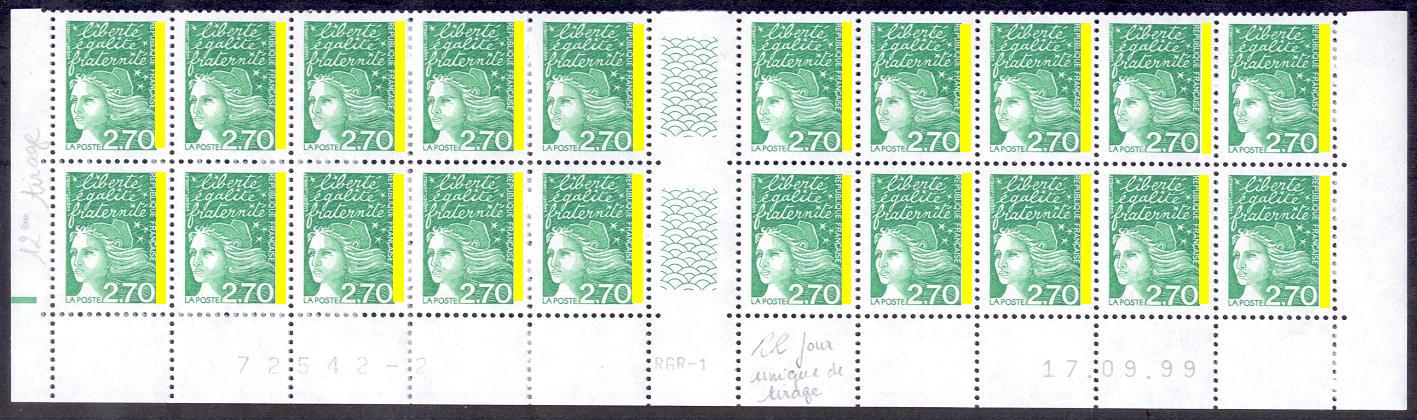

(12e tirage sur la presse RGR-1)

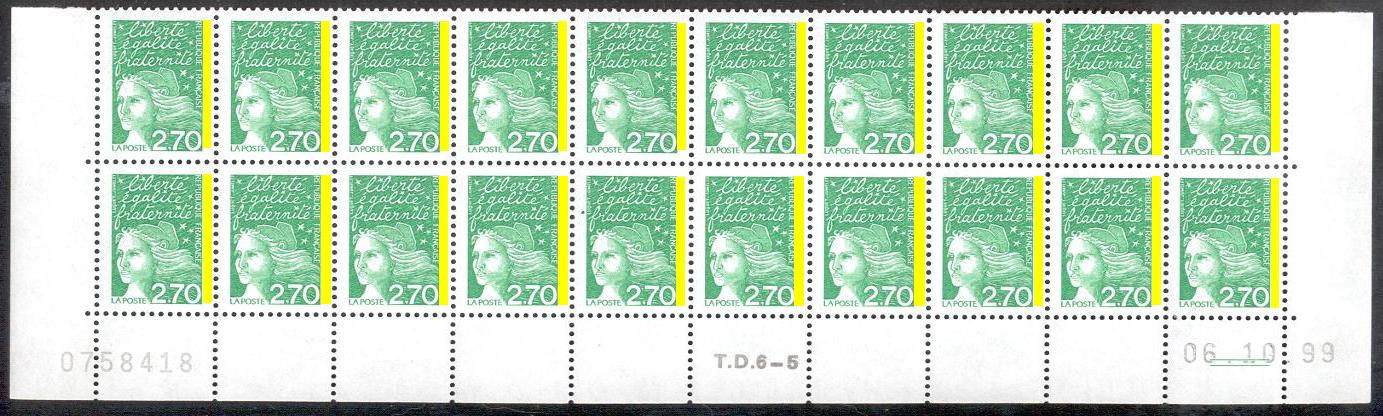

(13e tirage sur la presse TD6-5)

La virole utilisée sur la presse TD6-5 a été réalisée avec un transfert de type GEM et non TDL comme sur les précédents tirages de cette valeur.

La presse RGR-1 a été réutilisée sur quelques valeurs « Marianne du 14 Juillet » (0.10FF bistre-noir, 0.20FF émeraude, 2.70 FF vert et TVP rouge).
Le 4e tirage du TVP vert « Marianne du 14 Juillet - RF » (26.06 et 01.07.03) est le dernier tirage sur la presse RGR-1.

2.3.3.6. Cartes Postales

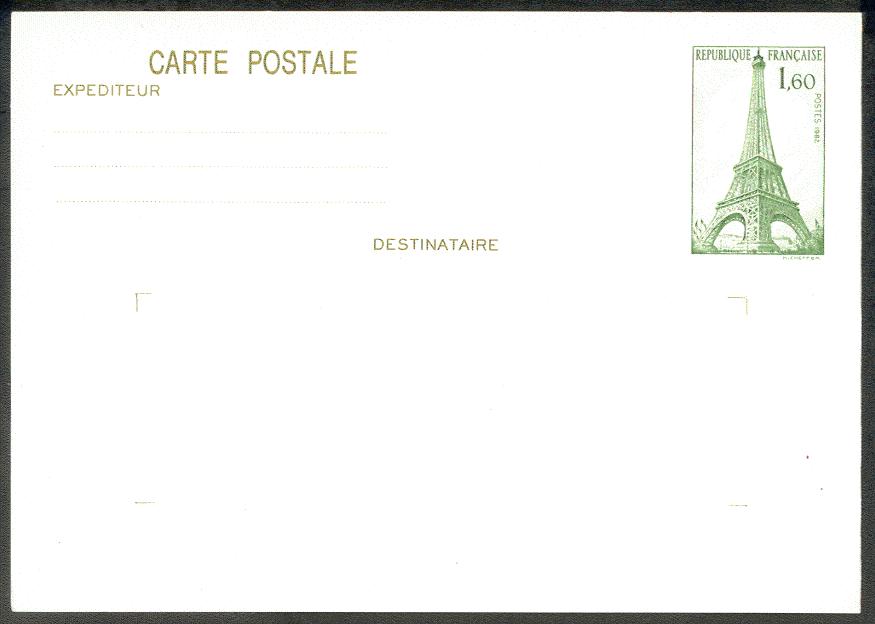

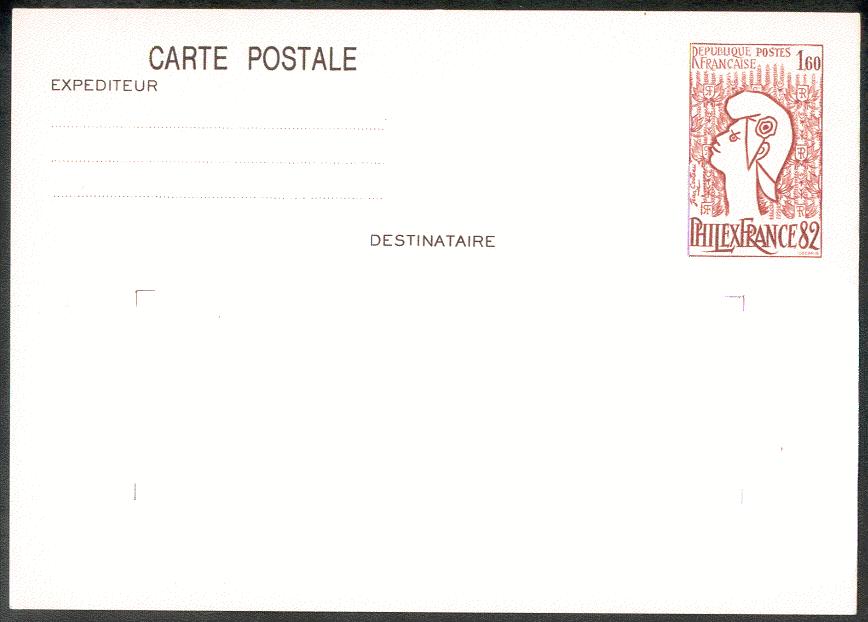

A partir des cartes postales « Tour Eiffel » et 1.60FF « PhilexFrance 82 » émises le 07.06.82, la presse RGR-1 a été utilisée pour imprimer des cartes postales.

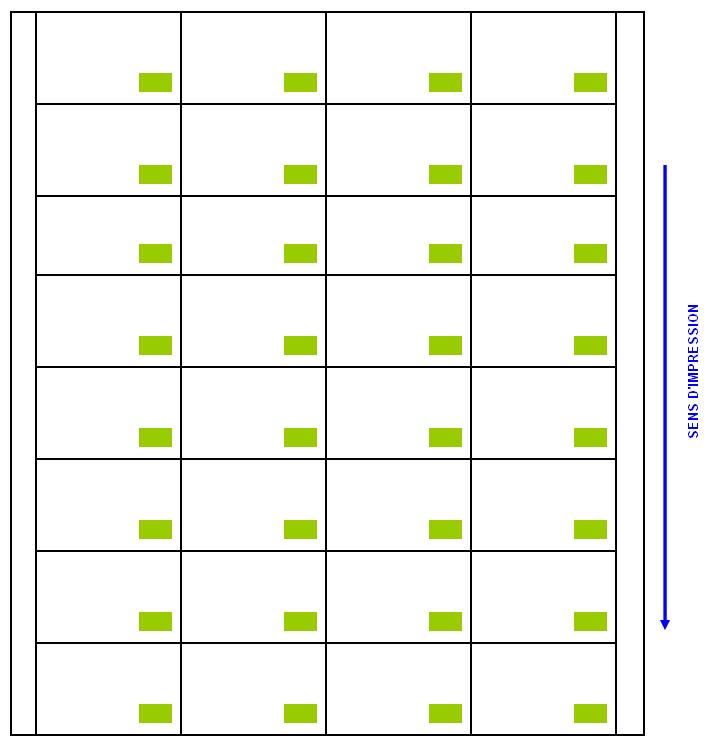

Sur la presse RGR-1 est imprimé en continu 32 cartes postales par tour de virole en quatre colonnes.

Les inscriptions de service (RE, numéro comptable, numéro de presse et date d'impression), comme pour les cartes postales imprimées sur la presse TD6-6, se retrouvent sur les parties chutées (2 x 3.5mm environ).

La presse RGR-1 n’est plus utilisée depuis 2003 et a été remplacée depuis par la presse EPIKOS TD215.
