PARTIE II - LA REALISATION DES TIMBRES-POSTE
2.3. Différentes presses utilisées depuis 1970

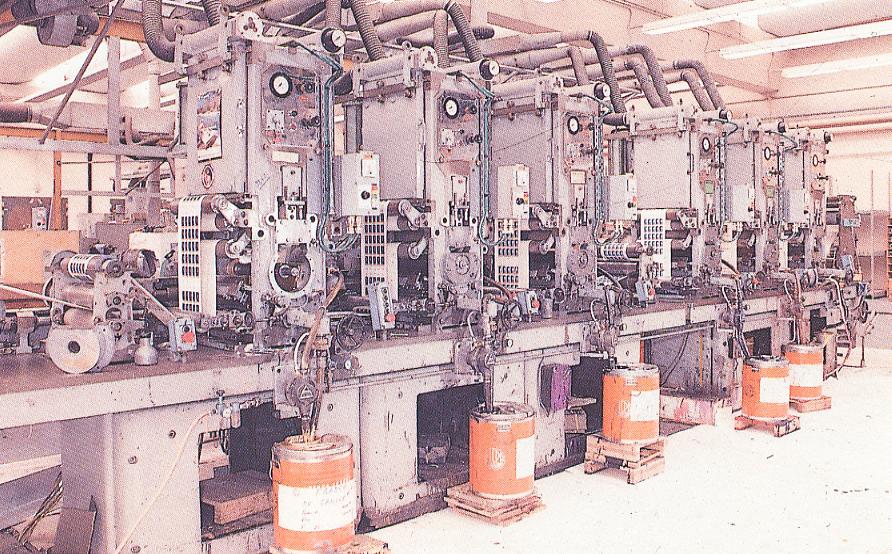

2.3.7. Les presses Hélio (HEL)



2.3.7.1. Saint-Lô, le premier timbre d'usage courant imprimé en héliogravure

L'armoirie de Saint-Lô a été le premier timbre imprimé en héliogravure.
Il a été émis le 17.12.66 et sa première date d'impression connue est le 26.11.66.
Vingt six tirages ont été imprimés sur la presse HEL-1 et trois tirages sur la presse HEL-2 installée en 1971 à l'Imprimerie de Périgueux.

Ce timbre imprimé avec quatre couleurs différentes (rouge, bleu, bronze et argenté) a nécessité quatre cylindres d'impression différents, un par couleur.
Lors de l'impression de la première couleur, le rouge, un repère électronique (spud) est imprimé sur la marge droite. Il se situe au niveau du 70e timbre pour les impressions à Paris sur la HEL-1 et dans haut de la feuille pour les impressions sur la presse HEL-2 à l'Imprimerie de Périgueux.


(Cylindre privé de type E)

Ce repère électronique permet l'alignement des autres couleurs par une lecture électronique et une rectification électro-mécanique par différentiel.
Les premiers cylindres ont été confectionnés par des entreprises privées. Ils ont été par la suite réalisés par l'Imprimerie de Périgueux.

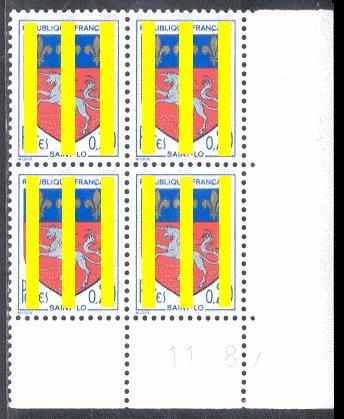

Le 9e tirage sur la presse HEL-1 du 11.08.71 au 20.08.71 est le premier tirage effectué avec des barres phosphorescentes sur une presse Hélio. Il est le seul au type I imprimé avec des barres phosphorescentes.


(Tirage du 11.08.71)
(Première date connue avec des barres phosphorescentes)

Les barres phosphorescentes, au type A, ont été imprimées en typographie avec un cylindre métallique sans repérage électronique mais avec une mise en place mécanique.
Le bloc typographique a été monté sur la presse Hélio après les blocs d'impression Hélio.


2.3.7.2. Les autres émissions imprimées en héliogravure

Comme pour les presses Taille-Douce des inscriptions de service et des repères sont imprimés.
La date du tirage sur les impressions en Héliogravure n'a pas été imprimée pendant de longues années.

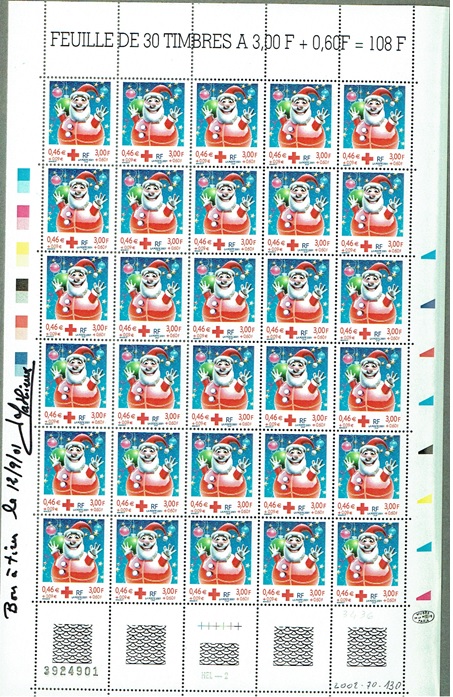

Dans les années 1990 avant l'apparition des BOBST et des carrés, des ronds de couleurs, deux croix de repère et un logo "ITVF" étaient généralement imprimés sur les marges blanches.


2.3.7.2.1. Les inscriptions de service (numéro de presse et numéro de feuille) sur les timbres imprimés avec des barres phosphorescentes

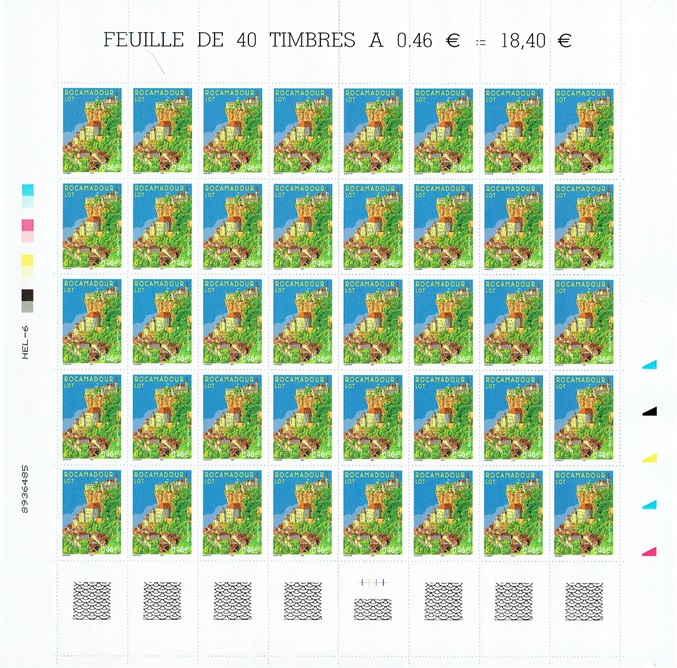

2.3.7.2.1.1. Presses HEL-1 et HEL-6

Sont imprimés systématiquement sur les marges le numéro de la presse et le numéro de la feuille.

Le type d'impression est différent en fonction des presses utilisées:

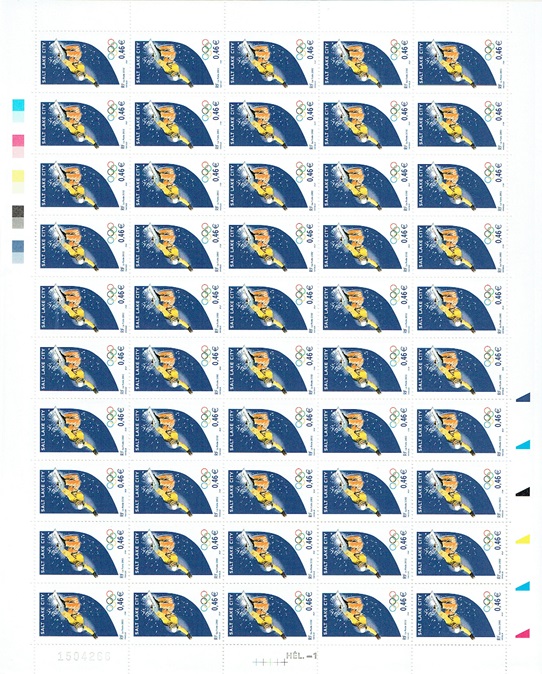

- impression typographique sur la presse HEL-1 (type I)
- impression jet d'encre sur les presses HEL-6 puis HEL-306 (type II)

Inscriptions de service
Photos
Type I
Type II
Numéro de feuille
Numéro de presse


2.3.7.2.1.1. Presses HEL-7

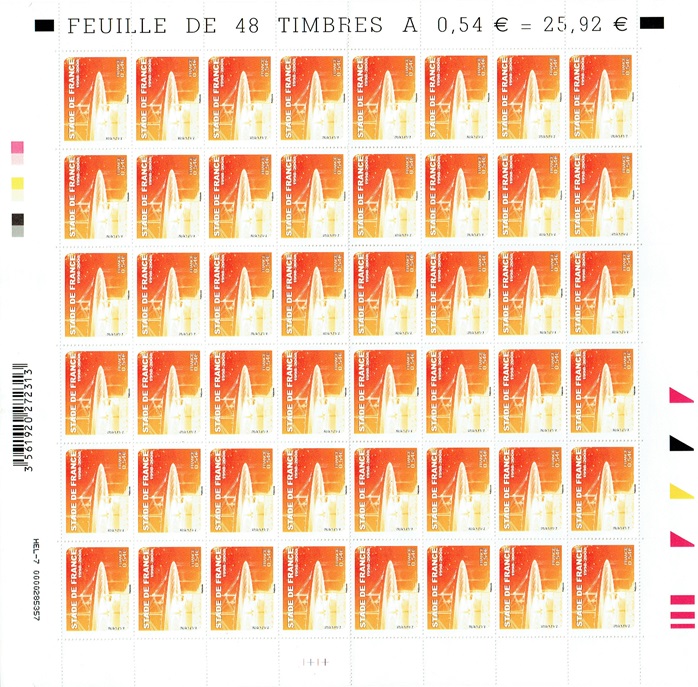

Une nouvelle presse HEL-7 a été utilisée pour l'impression du timbre « Stade de France - 1998-2008 » émis le 29.01.08.

A noter que le numéro de feuille est composé de 10 chiffres.

Cette nouvelle presse HEL-7 a été renommée HEL-307 depuis l'impression de la série « Le Cirque » émise le 23.06.08.
Le bloc jet d'encre imprimant le numéro de machine et le numéro de feuille a été de nouveau modifié. Il y a de nouveau 8 chiffres pour le numéro de feuille.

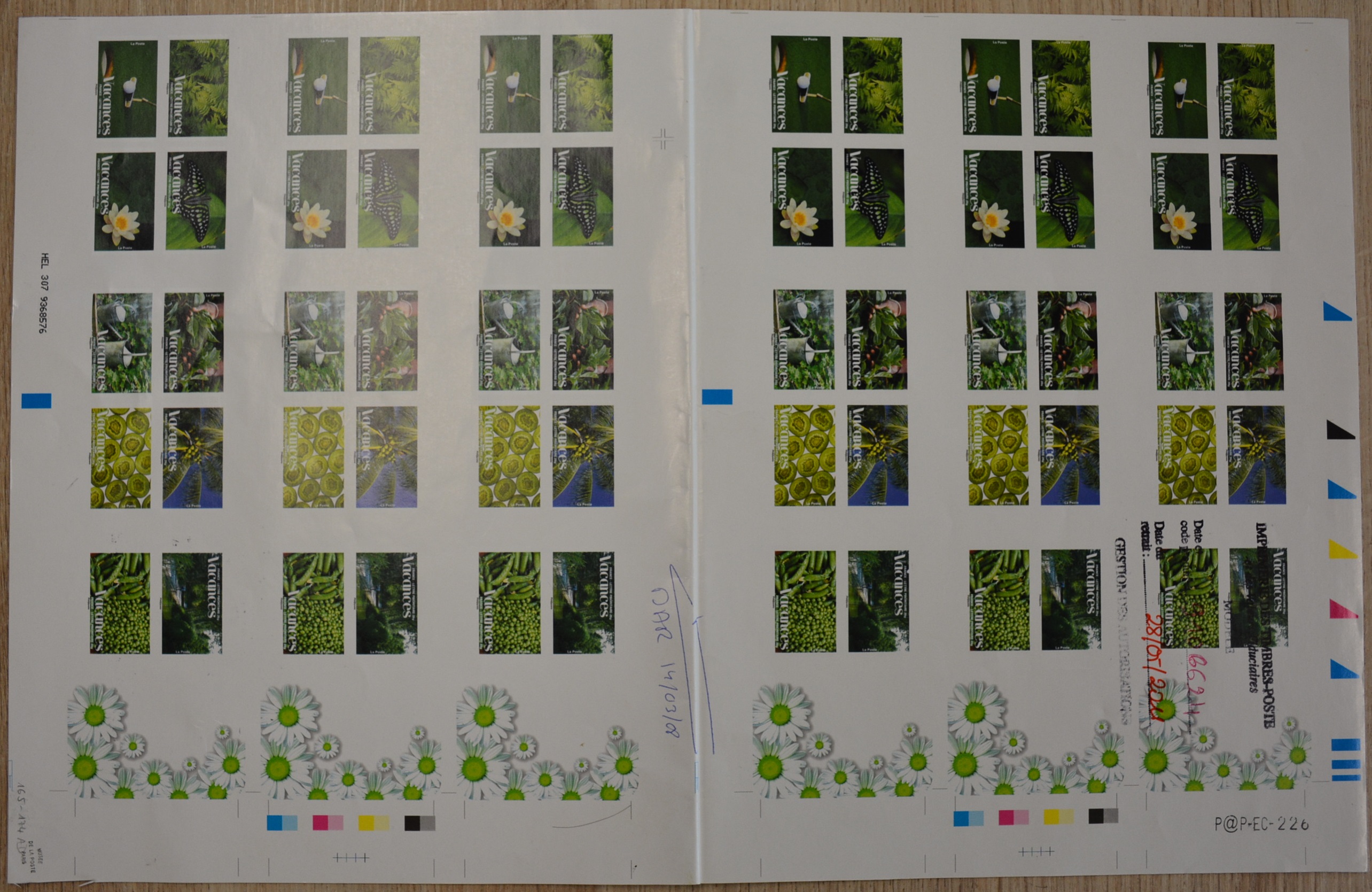

La presse HEL-7 permet d'imprimer les carnets autocollants commémoratifs. Cette presse 10 couleurs imprime dans un premier temps la couverture avec les quatre premiers blocs ou le recto avec les les six autres blocs dont le dernier (n°10) dédié aux barres phosphorescentes.


(Carnet « Vacances 2008 » - Recto)


(Carnet « Vacances 2008 » - Verso)


2.3.7.2.2. Date d'impression

Depuis l'émission du timbre « Europa - Livres pour enfants » du 10.05.2010, tous les timbres imprimés en héliogravure sont imprimés avec une date.

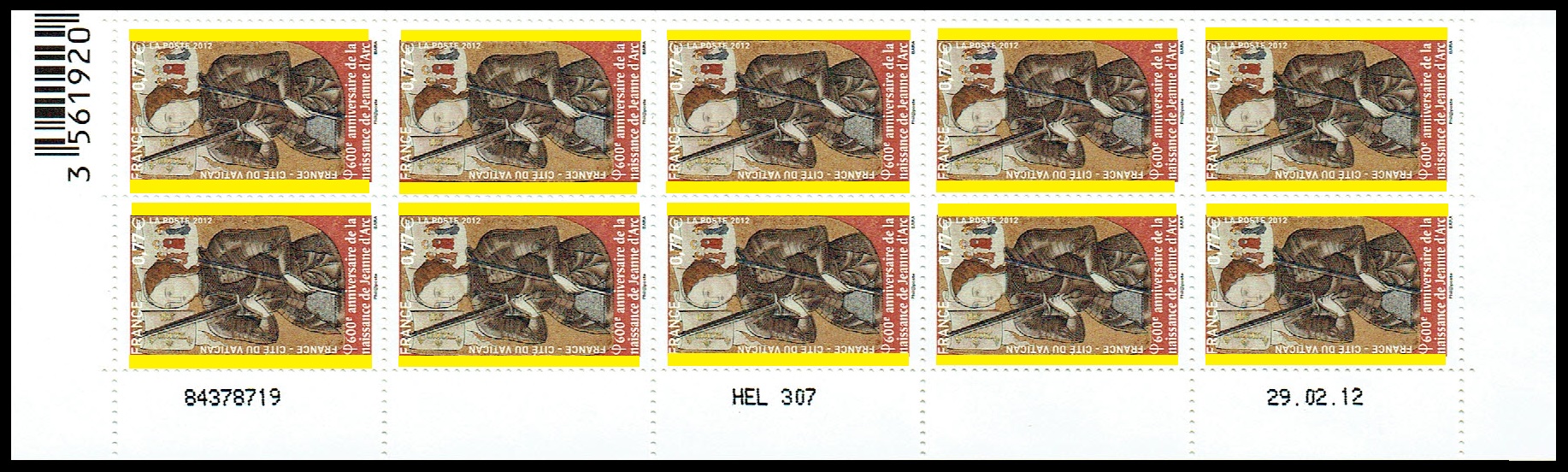

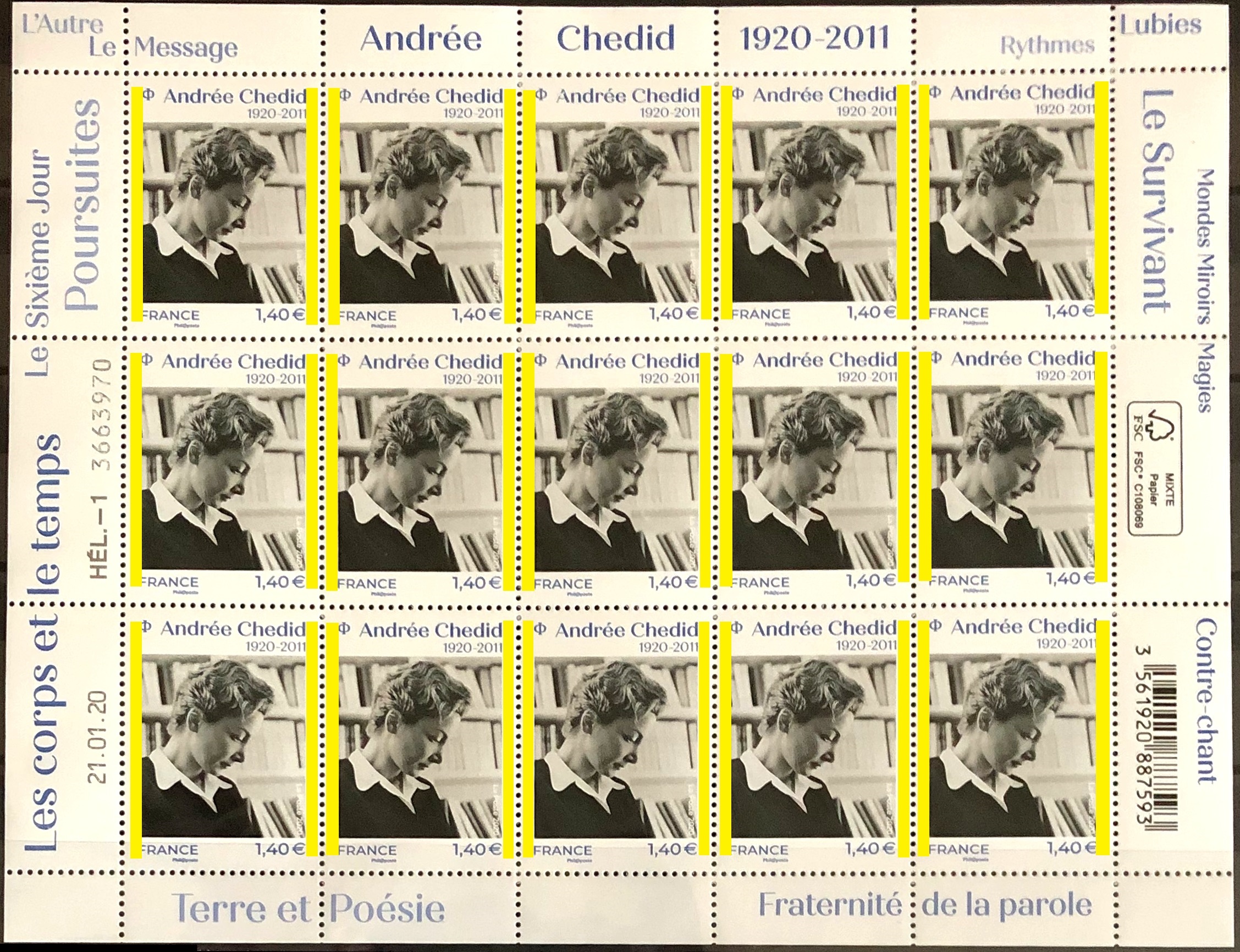

La date est imprimée en typographie sur la presse HEL-1 et en jet d'encre sur les presses HEL-306 et HEL-307.

Presses
Date
HEL-1
HEL-306
HEL-307

Un nouveau bloc dateur a également été installé sur la presse HEL-6 occasionnant un changement de nom en HEL-306 depuis l'émission du timbre « Fondation de Deauville 1860-2010 » émis le 17.05.2010.

Sur le timbre « Le Kiosque des Noctambules - Jean-Michel Othoniel » (HEL-307) émis le 14.02.2011, la date est imprimée en héliogravure et est positionnée perpendiculairement aux autres inscriptions de service.


(Existe également sur un support autocollant)

2.3.7.2.3. Le code-barres

Depuis 2007, un code-barres est imprimé. Il est imprimé en même temps que le timbre et est imprimé en noir.
A défaut de noir dans le timbre, celui-ci peut être de couleur en reprenant la couleur la plus utilisée.

Inscriptions de service
Photos
Code-barres

A défaut de noir dans le timbre, le code-barres est imprimé dans la couleur la plus utilisée. Les inscriptions de service sont imprimées à plat.

Le premier bloc-feuillet (hors bloc-feuillet avec personnalisation attenante) imprimé avec un code-barres a été émis le 07.01.08.

Quelques jours plus tard, le 28.01.08 a été mis en vente le premier bloc-feuillet gommé avec des barres phosphorescentes imprimé avec un code-barres.

Celui-ci est plus petit (30 mm) que sur les timbres émis en feuille et est imprimé dans un cadre blanc de 35 mm x 10 mm.

Repères
Photos
Code-barres


2.3.7.2.3. Les autres repères de couleur

Lors de l'impression sont imprimés dans les marges blanches trois repères de couleur reprenant les couleurs primaires utilisées.

Repères
Photos
Carrés
BOBST
Croix

En cas d'impression avec des barres phosphorescentes, en plus des repères reprenant les couleurs primaires utilisées, des repères phosphorescents sont imprimés.

Sur la nouvelle presse HEL-7 (HEL-307) de nouveaux repères sont apparus:

Repères
Photos
Rectangle noir
(8 mm x 5 mm)
Rectangle noir
(10 mm x 5 mm)

Rectangles de couleur
(10 mm x 4 mm)
(10 mm x 3 mm)
(10 mm x 2 mm)


A noter que l'ajout de la date sur la presse HEL-306 a nécessité, faute de place dans la marge gauche, le déplacement des repères "carrés" sur la marge inférieure.


(Marge gauche avec la date, le numéro de presse, le numéro de feuille et le code-barres)

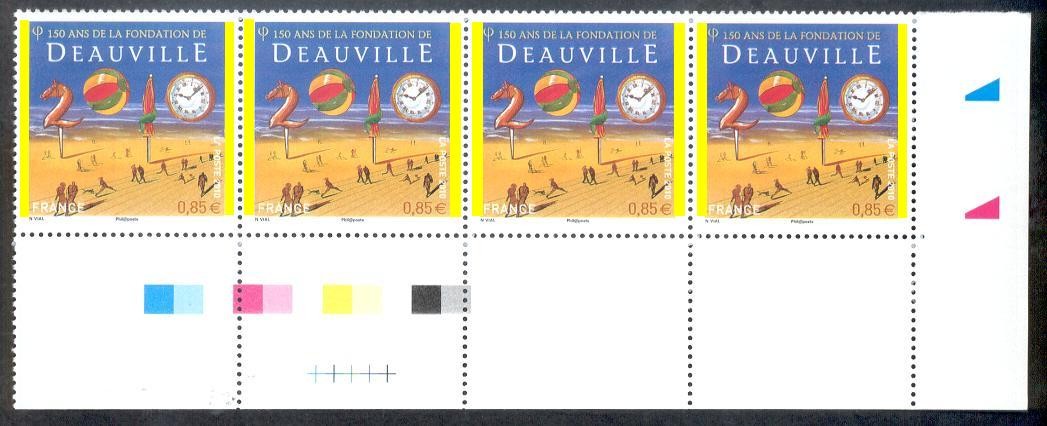

(Bas de feulle avec les repères "Croix" et "Carrés")
